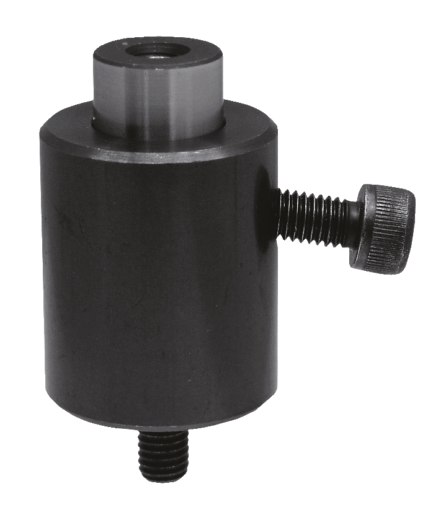

Supporto Cilindrico
acciaio da bonifica
- Sostegno di punti di serraggio iperstatici
- Impedisce vibrazioni e inflessioni
- Adattamento al pezzo tramite la spinta della molla
- Bloccaggio con vite a testa cilindrica
Unità di vendita
74,50 €
Aggiunto al carrello
Abbreviazione denominazione
Supporto Cilindrico
Materiale
corpo base
acciaio da bonifica
A=Diametro esterno
35
J=Vite di montaggio
M8
B
19
C
42
D
52
E
15
F
18,8
F
N
6000
Forza
elastica inizio
F1 ca. N
10
Forza
elastica fine
F2 ca. N
27
G
28,5
K
M8x16
L
M8x20
M
M4x8
SW
5
Descrizione
Materiale
Acciaio da bonifica.
Versione
Corpo base brunito.
Puntale temprato e brunito.
Puntale temprato e brunito.
Nota disegno
J = Vite di montaggio
L = Vite di pressione a sfera
M = Perno filettato con esagono incassato
1) Appoggio per vite
2) Dado esagonale
3) Vite di pressione a sfera
L = Vite di pressione a sfera
M = Perno filettato con esagono incassato
1) Appoggio per vite
2) Dado esagonale
3) Vite di pressione a sfera
