Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:Cementato, brunito e rettificato.Nota:L'altezza di serraggio può essere aumentata con i cilindri di regolazione dell'altezza 04378 e, da 04620-12 a 04620-14 e da 04620-22 a 04620-24, ridotta con supporti a sfera basculante 02000.
Le staffe presentano i seguenti vantaggi:
- serraggio rapido manuale mediante mandrino filettato ed eccentrico elicoidale.
- sostituzione più semplice e veloce del pezzo mediante allontanamento con rotazione della staffa di serraggio.
- versione compatta, quindi poche esigenze di spazio per il serraggio.
- adattamento semplice anche a grandi altezze di serraggio grazie ai cilindri di regolazione dell'altezza.

Le staffe si fissano in due modi:
1) in una cava a T.
2) con il perno filettato M12 direttamente nella piastra, ad es. di un dispositivo.Particolarità:

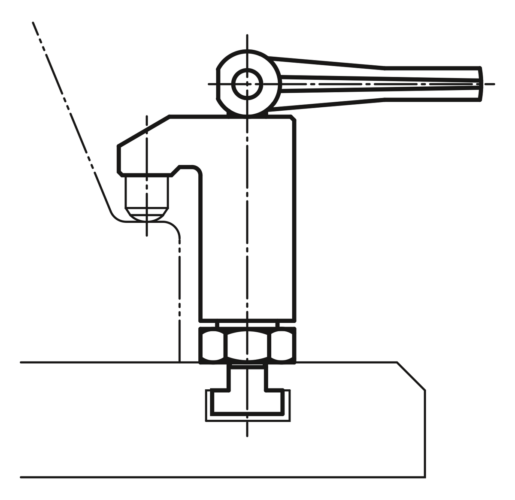

Disegni

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	Altezza di serraggio max. H1	Altezza di serraggio min. H2	H3	H4	Prezzo
04620-11	A	con maniglia a leva eccentrica	30	25	15	54-59	232,30 €
04620-12	C	con maniglia a leva eccentrica e filettatura	70	50	15	73-93	290,95 €
04620-13	C	con maniglia a leva eccentrica e filettatura	98	68	15	91-121	290,95 €
04620-14	C	con maniglia a leva eccentrica e filettatura	135	95	22	118-158	300,15 €
04620-21	B	con vite di serraggio	30	25	15	54-59	168,52 €
04620-22	D	con vite di serraggio e filettatura	70	50	15	73-93	218,81 €
04620-23	D	con vite di serraggio e filettatura	98	68	15	91-121	218,81 €
04620-24	D	con vite di serraggio e filettatura	135	95	22	118-158	227,42 €
