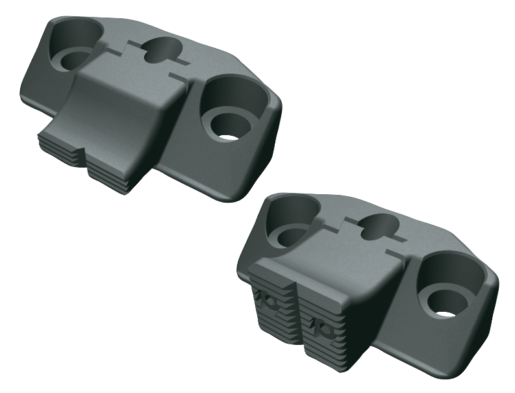

Mini bloccaggio laterale

Indietro

Prodotti
- Sistemi di bloccaggio pezzi
  - Sistema di bloccaggio One Touch
    - Elementi di serraggio e adattatori
      - Mini bloccaggio laterale

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio da bonifica.Versione:Corpo base trattato termicamente e brunito.
Ganascia brunita, trattata termicamente sui bordi.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04482 Mini bloccaggio laterale

140 kB

Disegni (sintesi completa)

Mini bloccaggio laterale forma A

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	B	B1	B2	G	H1	H	H2	H3	J	L1	L	SW	Forza di bloccaggio N	Coppia di serraggio Nm	Prezzo
04482-0808	65	45	25	M8	16	7,5	7	1,5	7	25	39,5	4	4000	8	132,72 €
04482-1210	85	60	35	M12	22	10	9	2	12	40	60	6	9000	26	176,95 €
04482-1614	100	70	40	M16	30	14	13	2	14	50	77	8	17000	60	250,70 €

Mini bloccaggio laterale forma B

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	B	B1	B2	G	H1	H	H2	H3	J	L1	L	SW	Forza di bloccaggio N	Coppia di serraggio Nm	Prezzo
04482-0820	65	45	25	M8	16	19,5	7	1,5	7	25	39,5	4	4000	8	147,65 €
04482-1229	85	60	35	M12	22	29	9	2	12	40	60	6	9000	26	192,22 €
04482-1638	100	70	40	M16	30	38	13	2	14	50	77	8	17000	60	295,55 €
