Piastre base e ganasce in acciaio da cementazione.
Appoggi in accio.
Ganasce per morsa in acciaio speciale.
Perno di serraggio in acciaio per utensili.

Piastre base e ganasce brunite.
Appoggi temprati, in finitura naturale.
Ganasce per morsa in finitura naturale.
Perno di serraggio temprato, in finitura naturale.

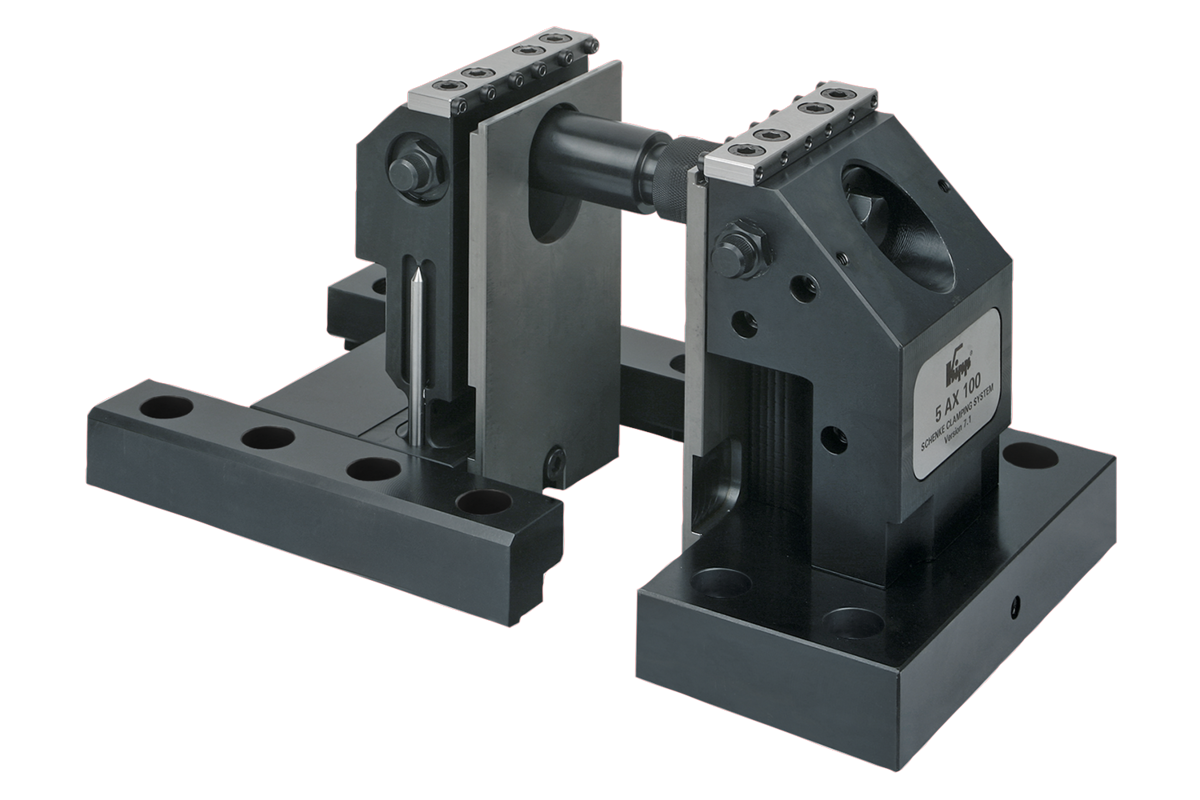

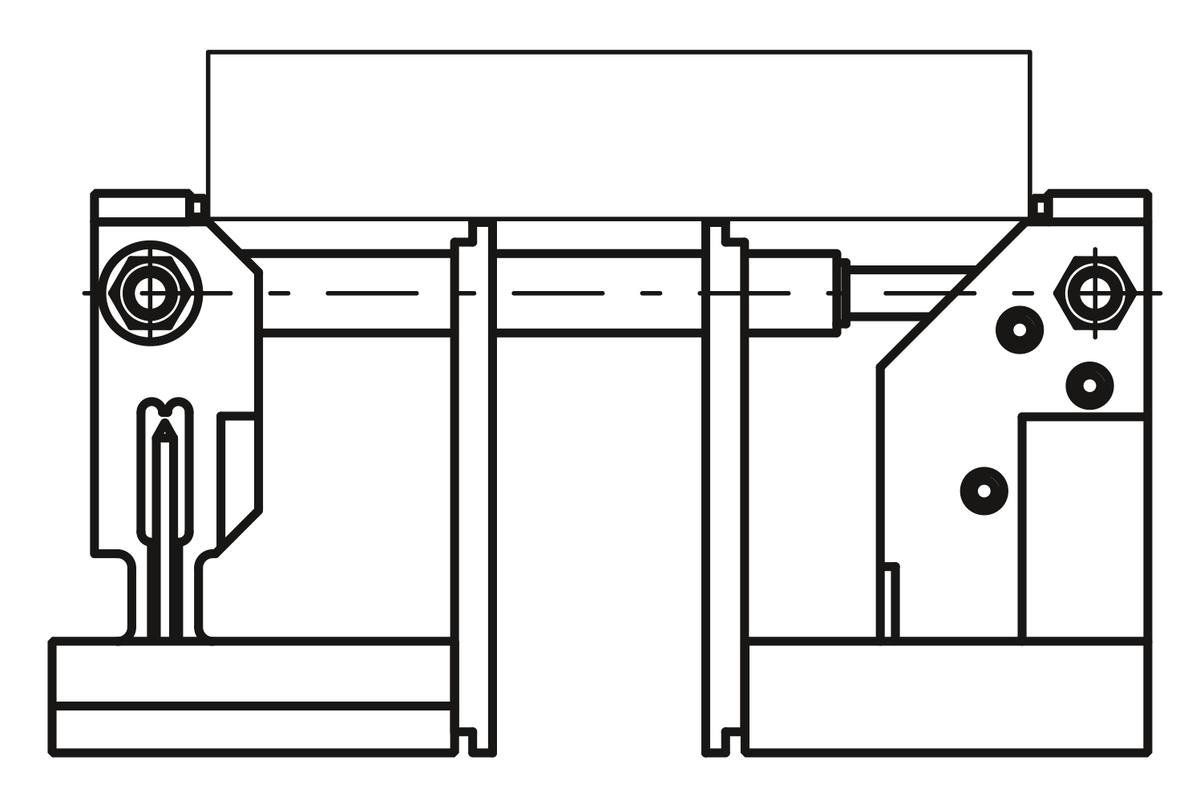

Morsa 5 assi per il montaggio su piastre modulari. Il sistema di bloccaggio consente una lavorazione senza ingombro bordi su 5 lati
con appena 8 mm di profondità di presa. Con questo sistema di bloccaggio sono possibili ampiezze di serraggio di 22 - 236 mm e sono estensibili a piacimento con gli alberi di estensione 41065 disponibili su richiesta.
Con l'inserimento di un albero di avanzamento direttamente sotto l'appoggio del pezzo, su quest'ultimo agisce una forza di serraggio fino a 42 kN che non si perde con la piegatura. L'uso dei puntalini di serraggio con estremità a coppa di 4 mm garantisce un
accoppiamento geometrico senza pre-stampaggio.
Per fissare il tenditore su piastre modulari forate si consigliano le viti a spallamento 07533.
Nel set del tenditore è compreso 1 albero di allungamento con L = 60 mm e L = 120 mm.

* L'altezza di serraggio può essere aumentata con gli adattatori di altezza 41020 e i listelli d'appoggio 41030.

Set di arresto 41070
Viti a spallamento 07533
