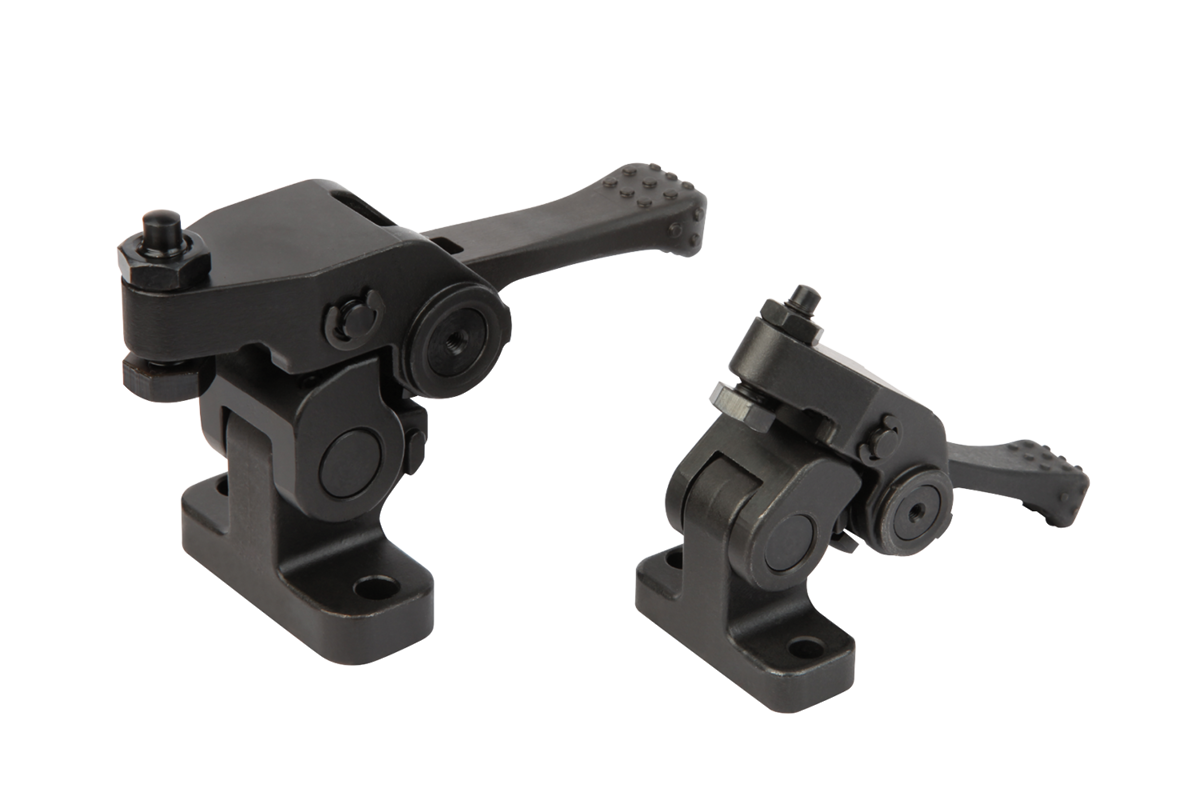

  5. Pressore girevole mini con leva a camma
    6. 04610-100
Abbreviazione denominazione
Pressore
Versione 1
con leva a camma
Versione 2
girevole
Materiale corpo base
acciaio da bonifica
A=Altezza
45
F=Forza di serraggio N
700
H=Larghezza
42
M=Lunghezza
18
Azionamento
leva
B
10
C
25,5
D
25
E
16
F
50
Forza manuale FH N
100*
G
89
I
1
J
32
K
26
L
22
N
20
O
1,5
P
11
Q
5,5
R
8
S
24
Sistema di fissaggio
foro
T
M6
Utilizzo
pezzo grezzo e lavorato
X max.
40,5
X min.
31,5
Y max.
43,5
Y min.
34,5

Descrizione

Materiale
Acciaio da bonifica.
Versione
trattato termicamente e brunito.
Nota

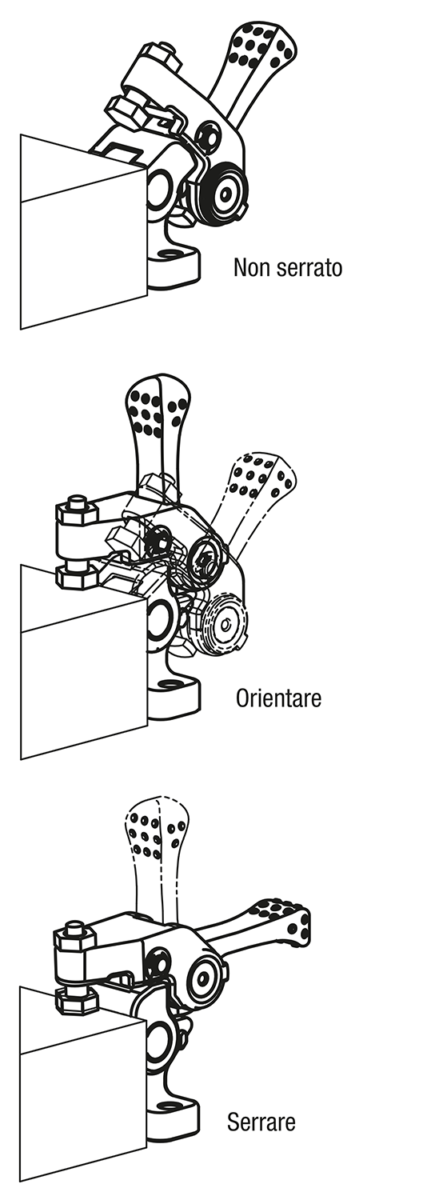

Le staffe girevoli vengono utilizzate principalmente laddove i punti di serraggio devono rimanere liberi per il posizionamento o la rimozione di pezzi.

* Forza manuale consentita per la maniglia.
