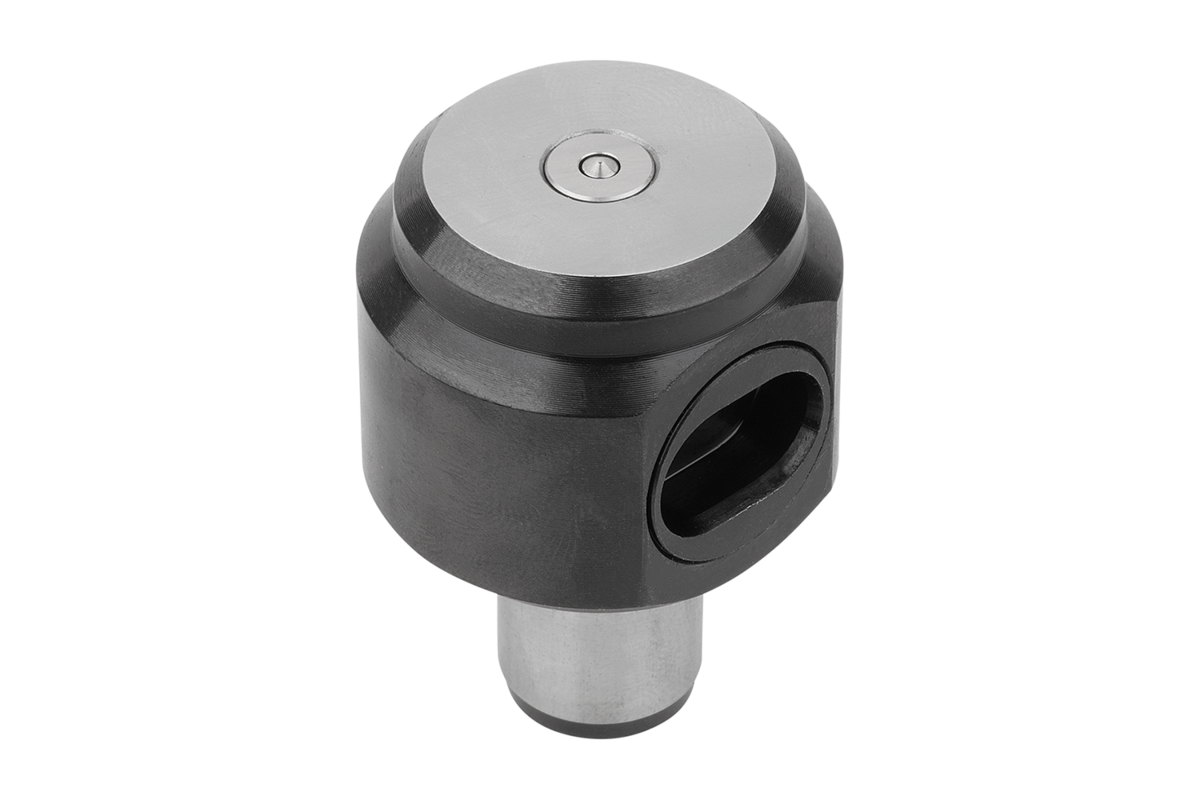

Perno d'appoggio in acciaio da bonifica.
Sensore di contatto in acciaio inox.
Alloggiamento della spina, in acciaio.

Perno d'appoggio brunito, temprato e rettificato.

I perni d'appoggio possono essere utilizzati come supporto, arresto o pressori per i pezzi da lavorare.
Un interruttore di fine corsa, integrato nel perno con sensore di contatto, rileva se un pezzo è a contatto o meno. La pressione del pezzo sul sensore chiude un contatto, facendo sì che il sensore lo rilevi.

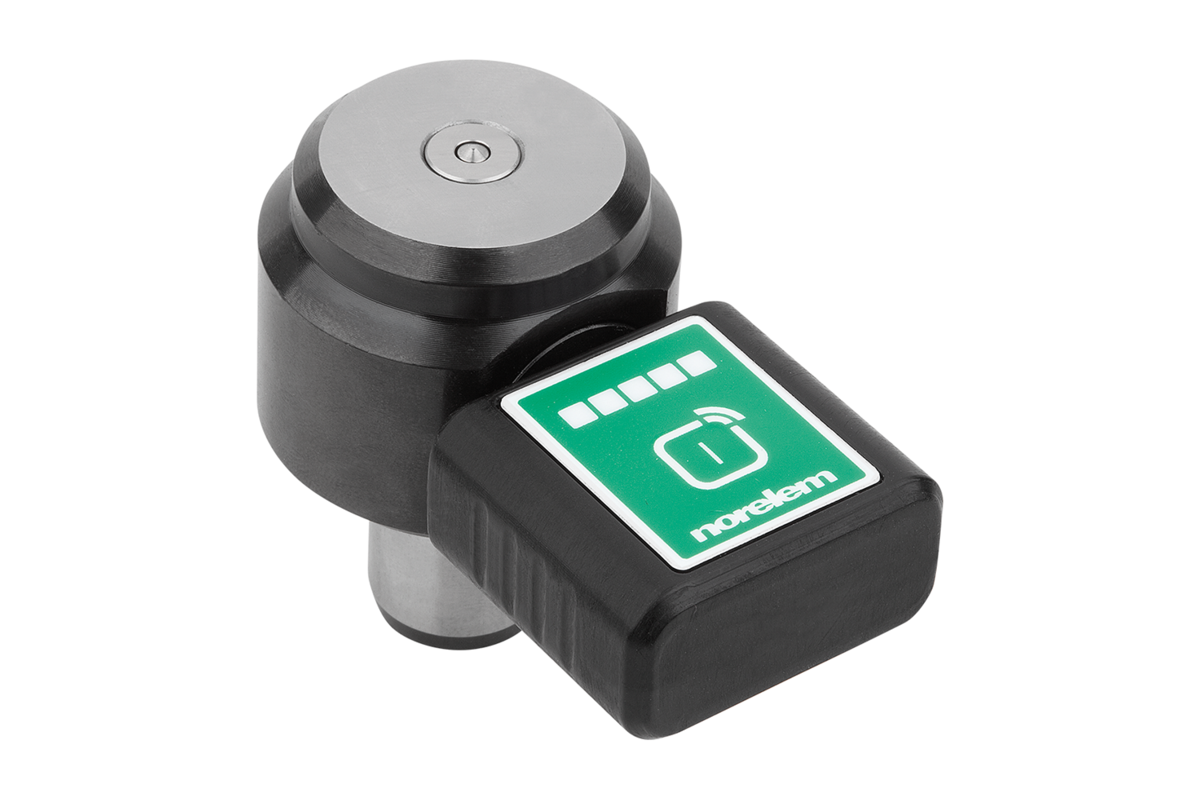

Se il perno d'appoggio è dotato di un trasmettitore Bluetooth, lo stato del sensore può essere rilevato ed elaborato elettronicamente.
L'alimentazione del perno d'appoggio è fornita dal trasmettitore Bluetooth, che può essere sostituito se necessario senza riconfigurazione.
Il trasmettitore Bluetooth 85876 può essere collegato al perno d'appoggio tramite USB Tipo C.

Una trasmissione sicura del segnale può essere garantita solo se il sensore viene premuto dal pezzo a livello della superficie di contatto.

La superficie di contatto del pezzo deve essere superiore a Ø10 mm.

Vedere nota tecnica.

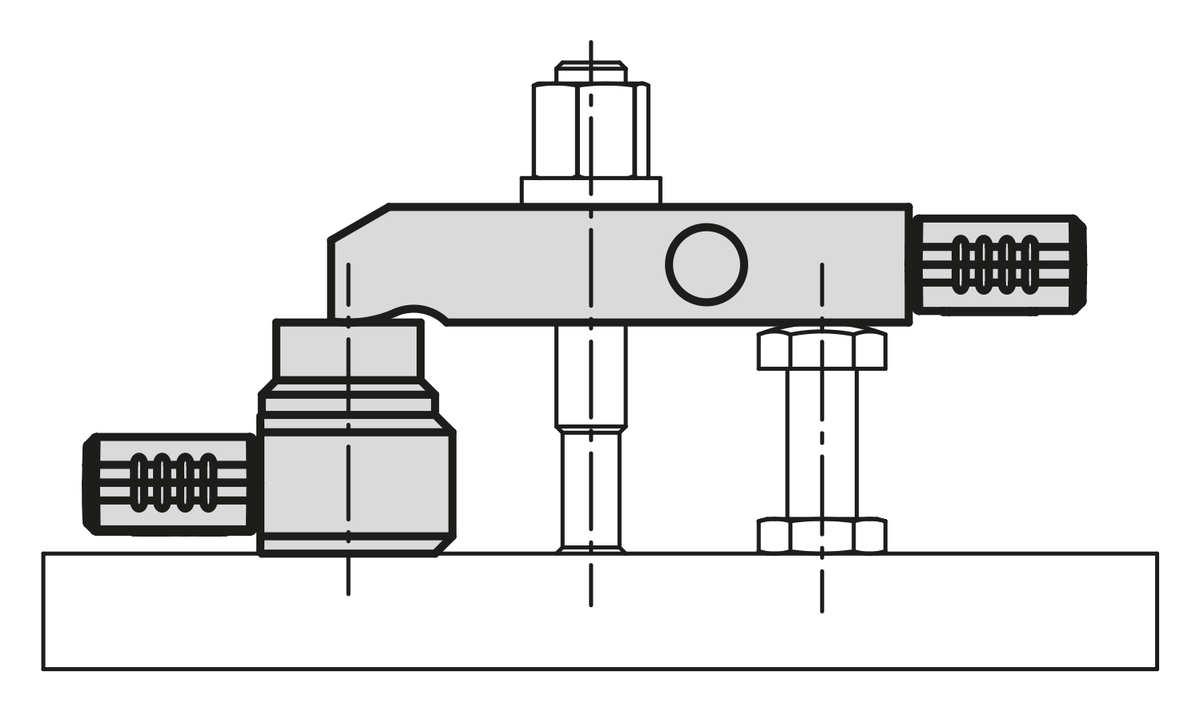

Con l'aiuto dei perni d'appoggio è possibile controllare il posizionamento del pezzo. I perni d'appoggio possono essere utilizzati anche come battute con rilevamento della posizione.
Tolleranza 0,2 mm.

Da 0 °C a +65 °C.

Assicura il perfetto posizionamento del pezzo sul dispositivo.

I perni d'appoggio con sensore di contatto non sono adatti alla protezione delle persone.

1) Sensore di contatto
2) USB Tipo C

Trasmettitore Bluetooth 85876.
Gateway 85875.
