Description

Materiale

Esecuzione in acciaio:

Perno di bloccaggio temprato:

Boccola filettata e perno di bloccaggio in acciaio automatico.



Esecuzione in acciaio inox:

Perno di bloccaggio temprato:

Boccola filettata 1.4305.

Perno di bloccaggio 1.4034.



Impugnatura a fungo in resina termoplastica grigio scuro.

Frenafiletto in poliammide blu.

Versione
Modello in acciaio:
perno di bloccaggio temprato, rettificato e brunito.

Modello in acciaio inox:
perno di bloccaggio temprato, rettificato e non trattato.
Nota
Le spine di posizionamento vengono utilizzate quando si vuole impedire una variazione della posizione di arresto dovuta a forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto.

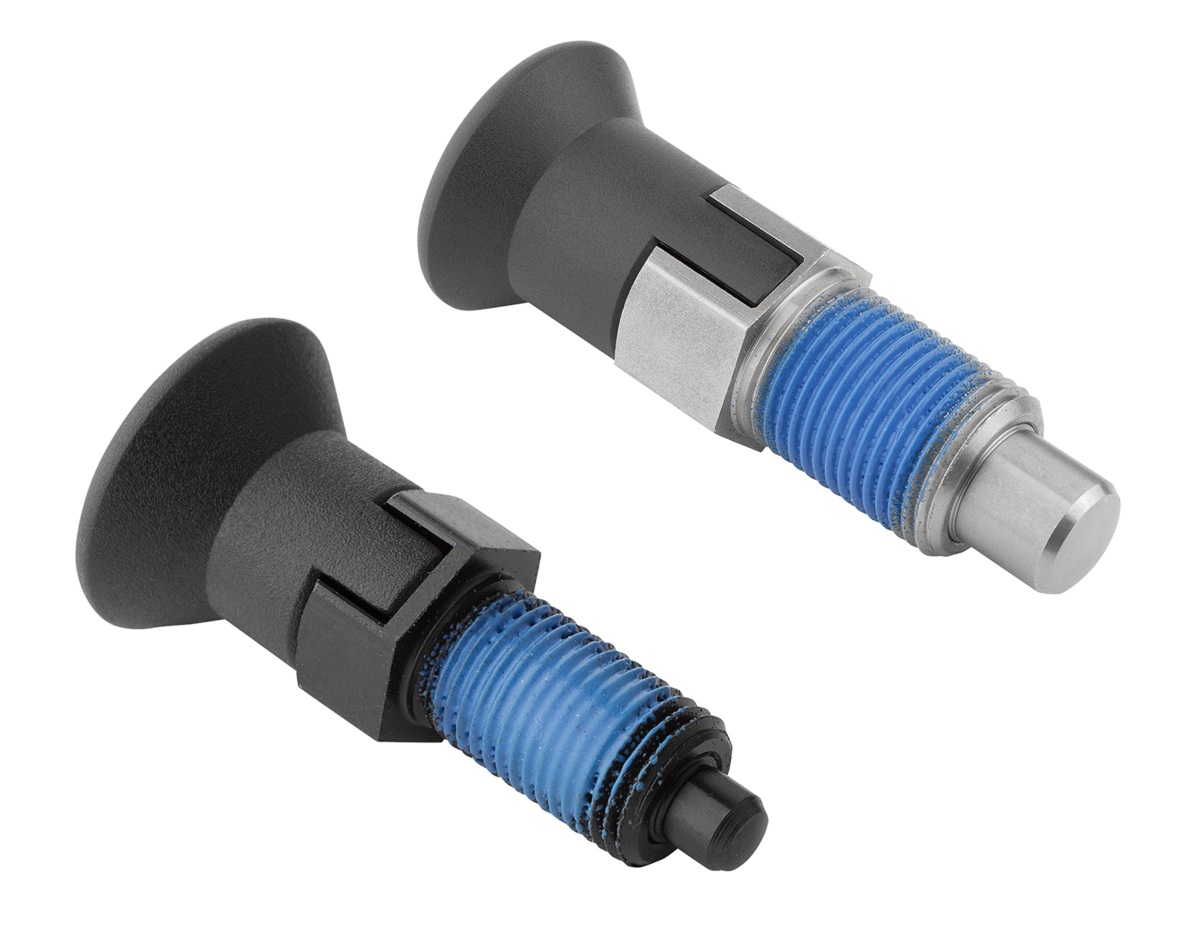

Se il disinnesto deve prolungarsi nel tempo e se occorre evitare che il perno di bloccaggio si sblocchi, si raccomanda la forma CP.
Grazie al frenafiletto è possibile stabilire con precisione la profondità di montaggio in base ai componenti disponibili, evitando così l'utilizzo di battute.
Il frenafiletto è un rivestimento in poliammide aderente applicato su punti specifici.
Su richiesta
Versioni speciali.
