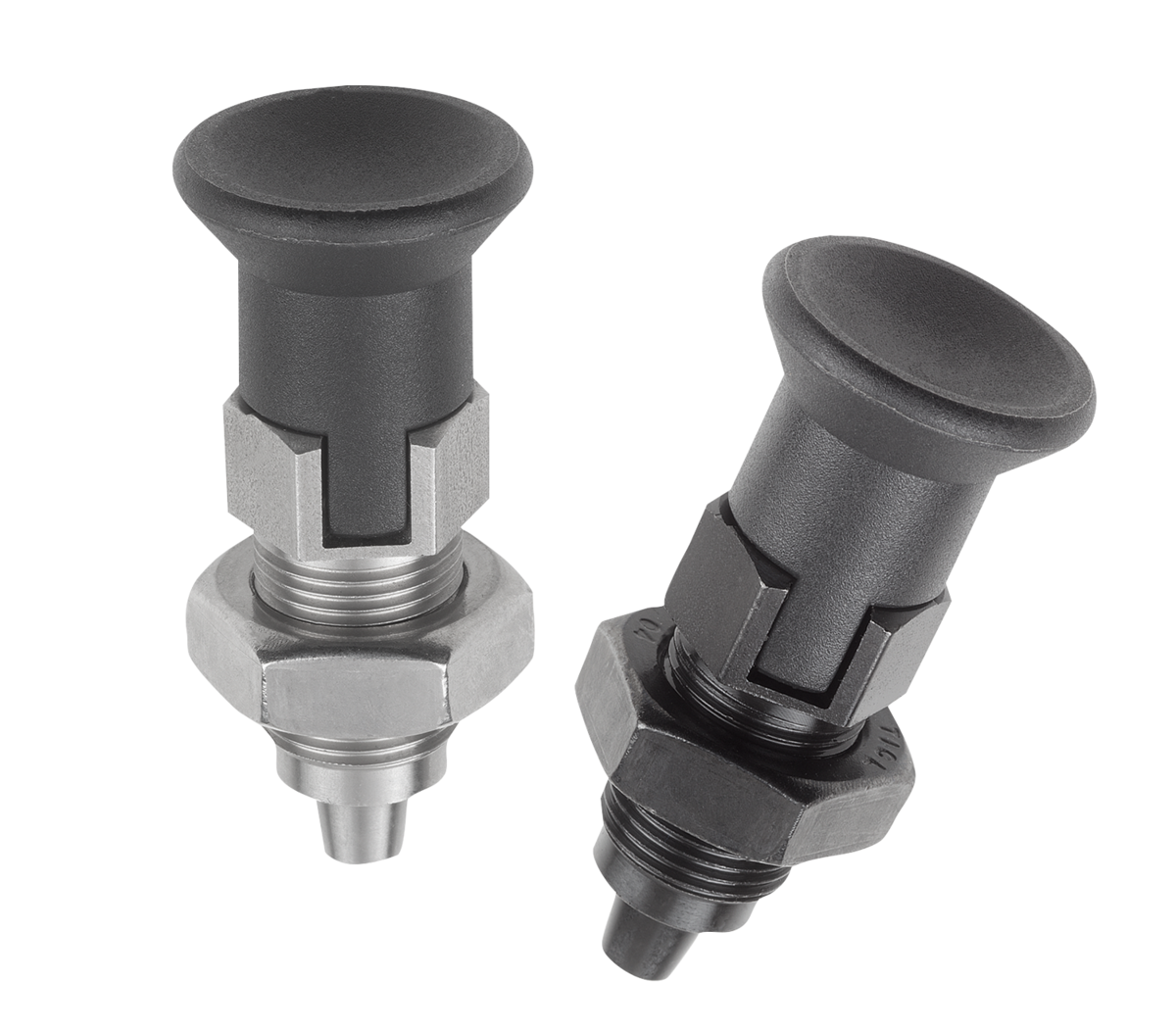

{"product":{"productId":"agid.21747","price":20.82,"name":"Spine di posizione in acciaio o acciaio inox Premium con impugnatura a fungo in plastica, perno di bloccaggio conico, incavo d'arresto e controdado"},"currency":"EUR"}
- Esigenze di produzione più elevate
- I perni di arresto (spine di posizione) consentono l'arresto e il bloccaggio
- Campi di utilizzo: costruzione di macchine, costruzione di dispositivi, costruzione di attrezzi, tecnica di misurazione, uso domestico
- Elevata stabilità
- Materiale: acciaio o acciaio inox
Descrizione
Materiale
Modello in acciaio:
perno di bloccaggio temprato: classe di resistenza 5.8.
Modello in acciaio inox:
perno di bloccaggio temprato:
Corpo filettato 1.4305. Perno di bloccaggio 1.4034.
Impugnatura resina termoplastica colore grigio nerastro.
Versione
Modello in acciaio:
perno di bloccaggio temprato, rettificato e brunito.
Modello in acciaio inox:
perno di bloccaggio temprato, rettificato e non trattato.
perno di bloccaggio temprato, rettificato e brunito.
Modello in acciaio inox:
perno di bloccaggio temprato, rettificato e non trattato.
Nota
Le spine di posizionamento Premium si caratterizzano per gli elevati requisiti di produzione delle spine e del corpo filettato. Inoltre, sul corpo filettato è stato eseguito un centraggio che puo essere usato per aumentare l‘accuratezza del posizionamento. Le spine di posizionamento trovano impiego laddove è necessario impedire una modifica della posizione d‘arresto per effetto delle forze trasversali e dove è richiesta un‘elevata precisione di posizionamento. Solo dopo il disinnesto manuale della spina è possibile modificare la posizione d'arresto. In caso di forte sollecitazione di forze trasversali è necessario usare il foro di centraggio.

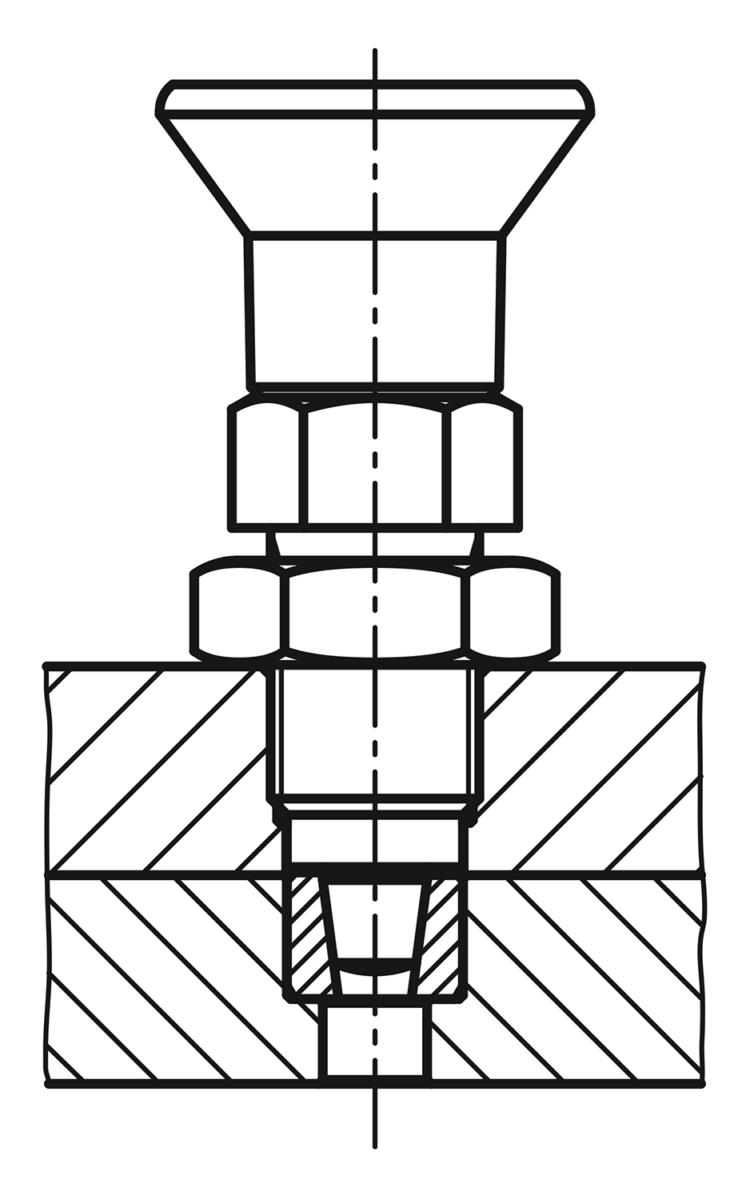

Montaggio
Se si utilizza il centraggio del corpo filettato si suggerisce di eseguire l'accoppiamento sul pezzo di alloggiamento prima della filettatura.
Le superfici di appoggio coniche vengono adattate mediante il corpo filettato e il controdado.
Le superfici di appoggio coniche vengono adattate mediante il corpo filettato e il controdado.
Su richiesta
Modelli speciali e anelli distanziatori.
Accessory
Bussola compatibile conica 03089.
