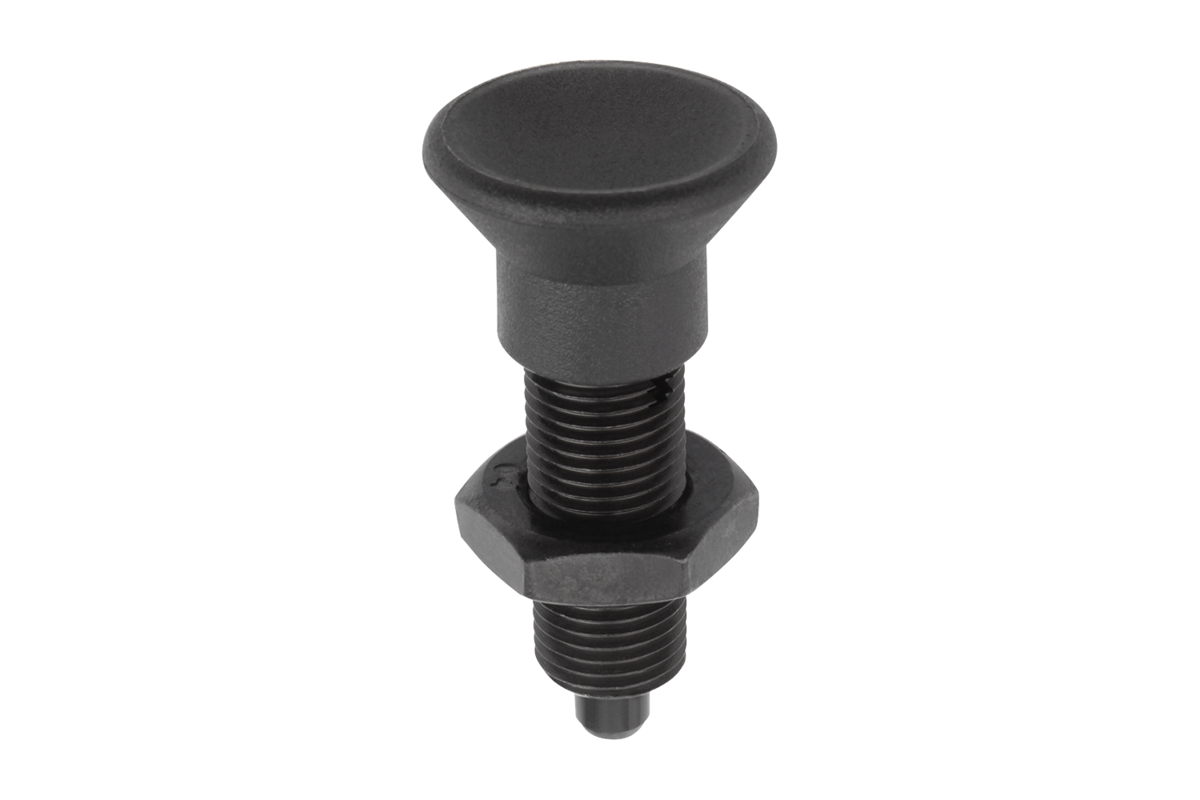

    6. Spine di posizione in acciaio o acciaio inox, senza collare, con impugnatura a fungo in plastica e controdado

Descrizione

Descrizione del prodotto
Le spine di posizione vengono utilizzate per impedire una modifica della posizione di bloccaggio per effetto di forze trasversali. Solo dopo il disinnesto manuale del perno è possibile spostarsi in un'altra posizione di bloccaggio.

Materiale

Modello in acciaio:

corpo filettato e perno di bloccaggio in acciaio automatico.



Versione in acciaio inox:

Corpo filettato 1.4305.

Perno di bloccaggio temprato 1.4034.

Perno di bloccaggio non temprato 1.4305.



Impugnatura a fungo in materiale termoplastico.

Versione
Versione in acciaio:
Corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.

Versione in acciaio inox:
Corpo filettato grezzo.
Perno di bloccaggio temprato e rettificato, grezzo.
Perno di bloccaggio non temprato e non rettificato, grezzo.

Impugnatura a fungo grigio nerastro RAL 7021.
Nota
Per l'avvitamento delle spine di posizione può essere fornita una rondella per avvitamento. Questa va inserita sotto l'impugnatura a fungo sbloccata, in modo che le spine di trascinamento si innestino nella fessura.
Su richiesta
Versioni speciali.
Accessory
Anelli distanziatori 03089.
Kit di connettori per parti a parete sottile 03094-10.
