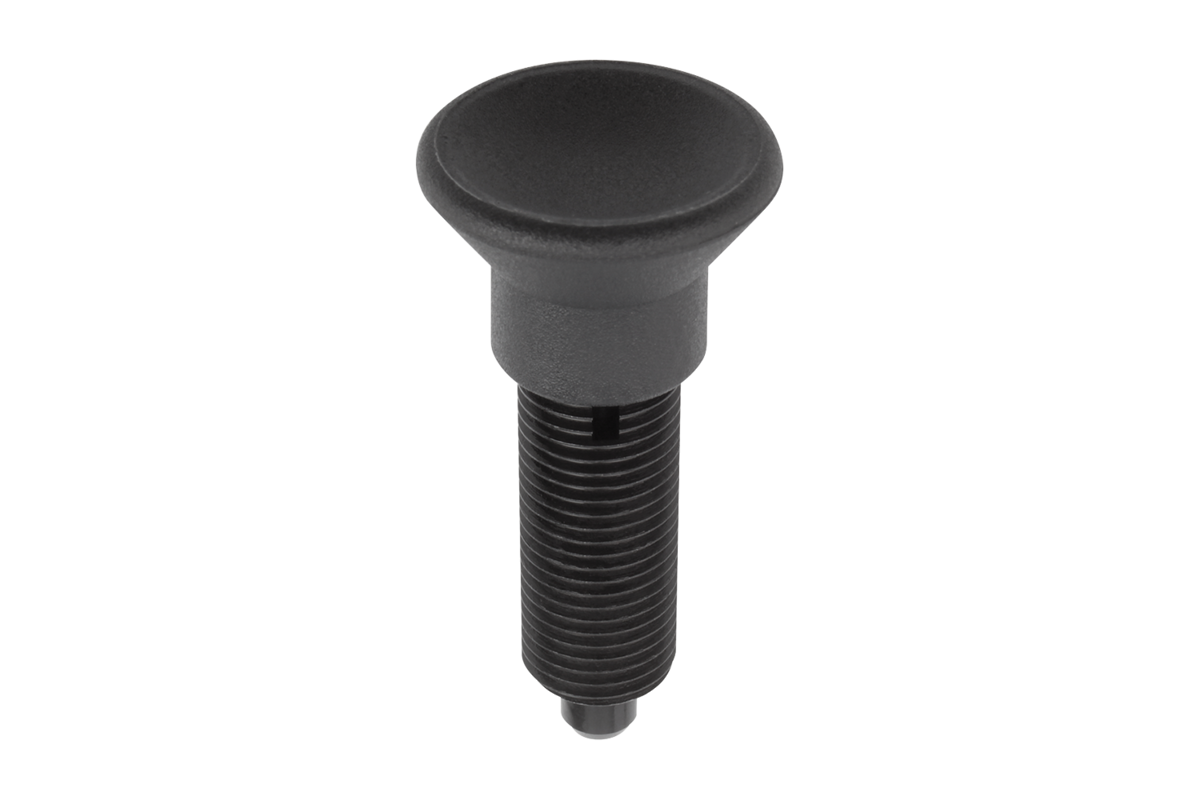

  5. Spine di posizione in acciaio o acciaio inox, senza collare, con impugnatura a fungo in plastica
    6. Spine di posizione in acciaio o acciaio inox, senza collare, con impugnatura a fungo in plastica

Descrizione

Materiale

Modello in acciaio:

corpo filettato e perno di bloccaggio in acciaio automatico.



Versione in acciaio inox:

Corpo filettato 1.4305.

Perno di bloccaggio temprato 1.4034.

Perno di bloccaggio non temprato 1.4305.



Impugnatura a fungo in materiale termoplastico.

Versione
Steel version:
Threaded sleeve black oxidized.
Indexing pin hardened, ground and black oxidized.
Stainless steel version:
Threaded sleeve bright.
Indexing pin not hardened and ground, bright.

Mushroom grip black gray RAL 7021.
Nota
Le spine di posizionamento trovano impiego laddove è necessario impedire una modifica della posizione d'arresto per effetto delle forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto.
Per avvitare la spina di posizionamento può essere fornita una rondella per avvitamento. Questa va inserita sotto l'impugnatura disinserita, in modo che le spine di trascinamento facciano presa sull'intaglio.
Su richiesta
Versioni speciali.
