Materiale
Cilindri di posizionamento in acciaio da bonifica.
Sfere in acciaio per cuscinetti volventi.
Sfere in acciaio per cuscinetti volventi.
Versione
Cilindro di posizionamento trattato termicamente, brunito.
Sfere temprate, finitura naturale.
Sfere temprate, finitura naturale.
Mostra di più
Mostra di meno
Descrizione
Materiale
Cilindri di posizionamento in acciaio da bonifica.
Sfere in acciaio per cuscinetti volventi.
Sfere in acciaio per cuscinetti volventi.
Versione
Cilindro di posizionamento trattato termicamente, brunito.
Sfere temprate, finitura naturale.
Sfere temprate, finitura naturale.
Nota

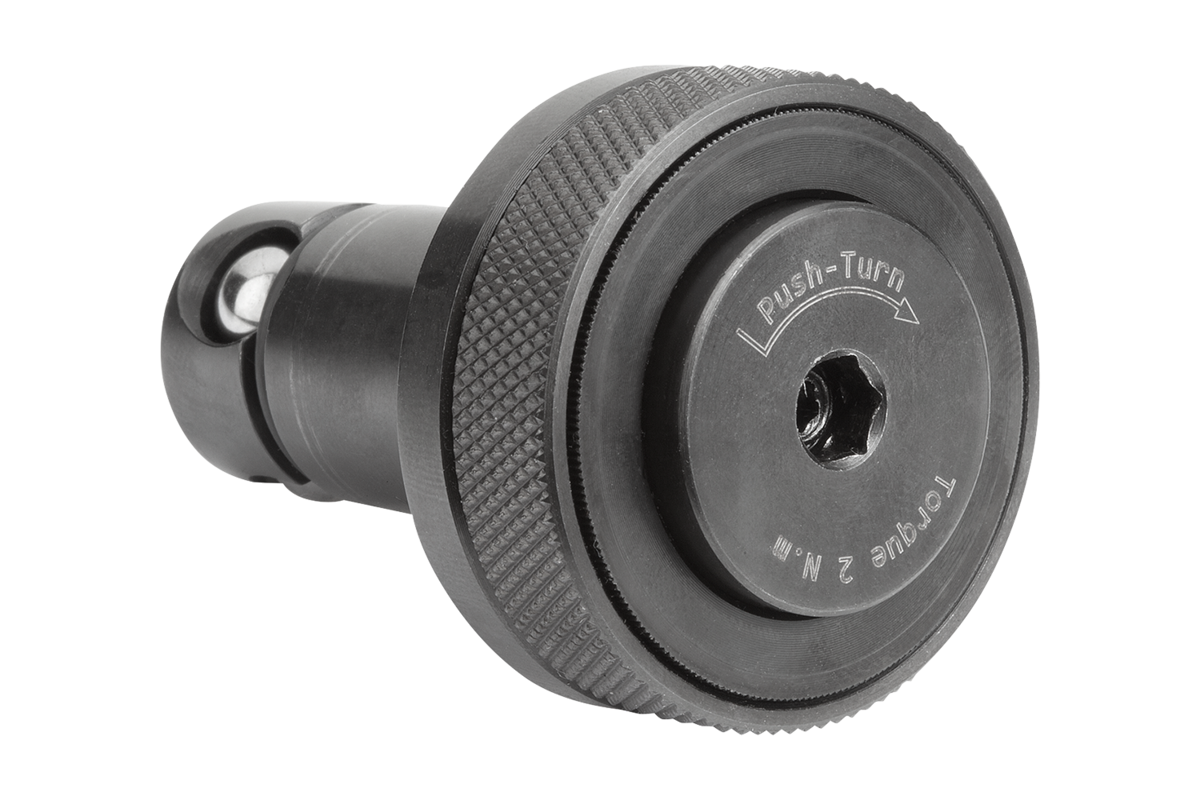

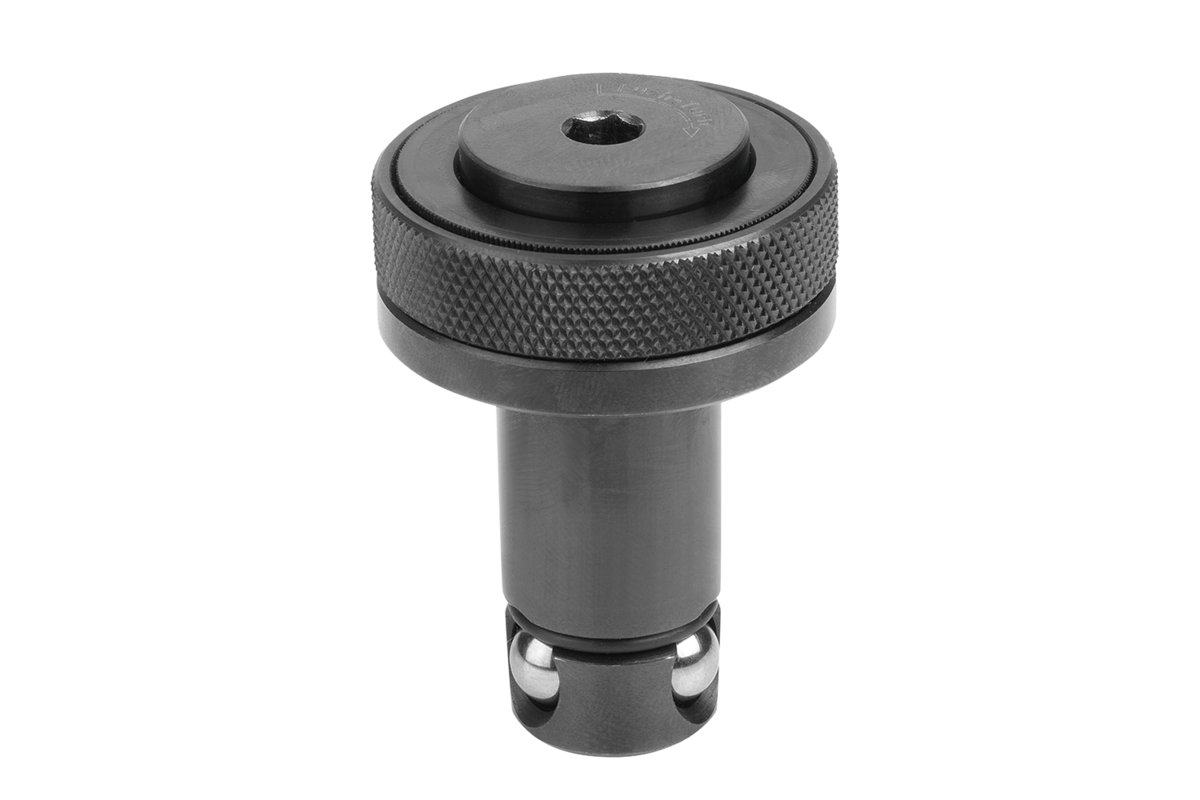

Cilindro di posizionamento con sistema di serraggio rapido per un ulteriore risparmio dei tempi di allestimento.

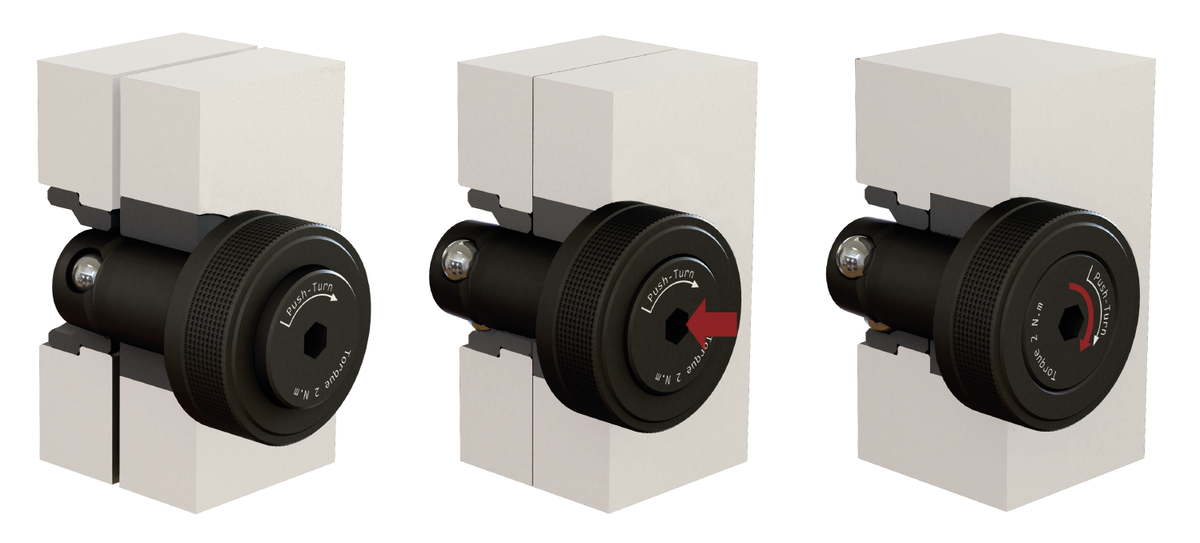

Inserire il cilindro di posizionamento nel foro di alloggiamento e premere il pulsante. In questo modo vengono fatte fuoriuscire le tre sfere per posizionare i componenti. Attraverso il fissaggio successivo della vite di arresto, con una chiave esagonale e con una rotazione di 1/4 di giro, si ottiene un serraggio ad accoppiamento geometrico sicuro dei componenti.
Inserire il cilindro di posizionamento nel foro di alloggiamento e premere il pulsante. In questo modo vengono fatte fuoriuscire le tre sfere per posizionare i componenti. Attraverso il fissaggio successivo della vite di arresto, con una chiave esagonale e con una rotazione di 1/4 di giro, si ottiene un serraggio ad accoppiamento geometrico sicuro dei componenti.
Nota importante sul download dei modelli CAD
Per poter scaricare i nostri modelli CAD, occorre effettuare il login. Se non è stato ancora creato un account, si prega di registrarsi alla voce "Il mio account" (lato destro dello schermo) e di seguire le istruzioni.
Altri clienti hanno acquistato anche
Locating cylinder with quick clamping system
The positioning and clamping system mechanism enables precise and rapid positioning and fastening of tooling and base plates. This ensures additional time saving during setups.
Application:
First, place the positioning cylinder in the bore and press the button. The three positioning balls are forced outwards to position the component. Tighten the setscrew using a hex key so that a positive and secure hold on the component is achieved.
