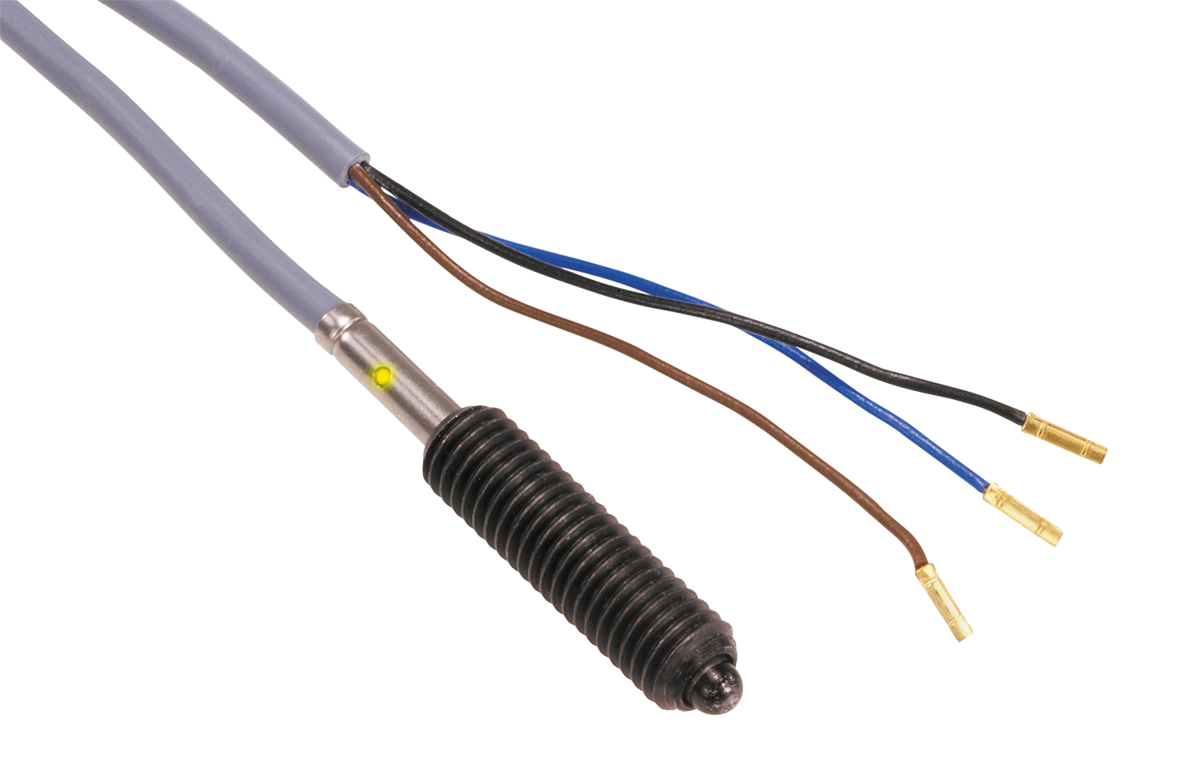

Oltre alla loro funzione meccanica come elementi di arresto e posizionamento, i pressori a molla con sensore di stato servono per verificare se un componente si trova nella posizione desiderata oppure no.
Il sensore rileva se il puntale è inserito o estratto e consente l'elaborazione elettronica di questa informazione sullo stato.

Corpo, puntale e molla in acciaio.
Sensore di stato in acciaio inox.

brunito. Puntale temprato.

Il sensore di stato commuta a una corsa di H.

Sensore induttivo:
Commutazione in uscita: PNP normalmente aperto (NO) o normalmente chiuso (NC)
Tensione d'esercizio 10 - 30 V CC
Corrente d'esercizio <200 mA
Distanza di commutazione 0,8 mm
Frequenza di commutazione 2000 Hz
Resistente al cortocircuito; sì
Protezione da inversione di polarità: sì
Grado di protezione: IP 67
Tipo di attacco: cavo in PVC da 2 m
Certificazione: CE

I pressori a molla con sensore di stato consentono un controllo del processo in funzione dello stato. È possibile garantire che un pezzo o un componente mobile si trovi nella posizione desiderata.

Intervallo di temperature: da -25° C a +70°C

Pressori a molla con sensore di stato non sono adatti per la protezione delle persone.

4) Indicatore LED
BN = Marrone
BK = Nero
BU = Blu

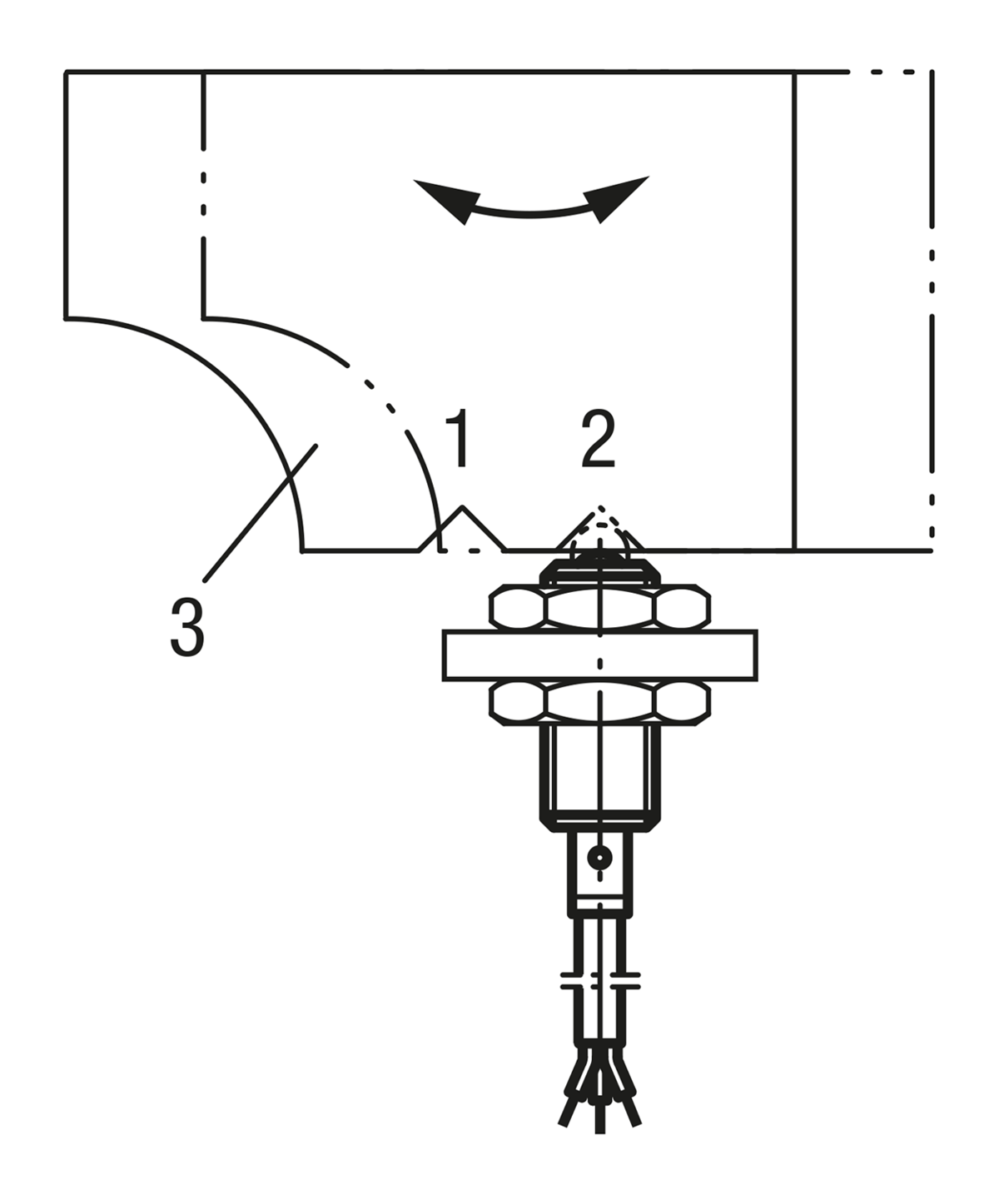

Esempio di applicazione per il controllo della posizione:
Pos. 1: Cursore inserito
Pos. 2: Cursore disinserito
3) Cursore
