- Il perno di bloccaggio si ritrae ruotando di 180° la barra di bloccaggio
- A scelta con calotte barra colorate in plastica
- Il manicotto esagonale funge da ausilio di montaggio
Descrizione
Descrizione del prodotto

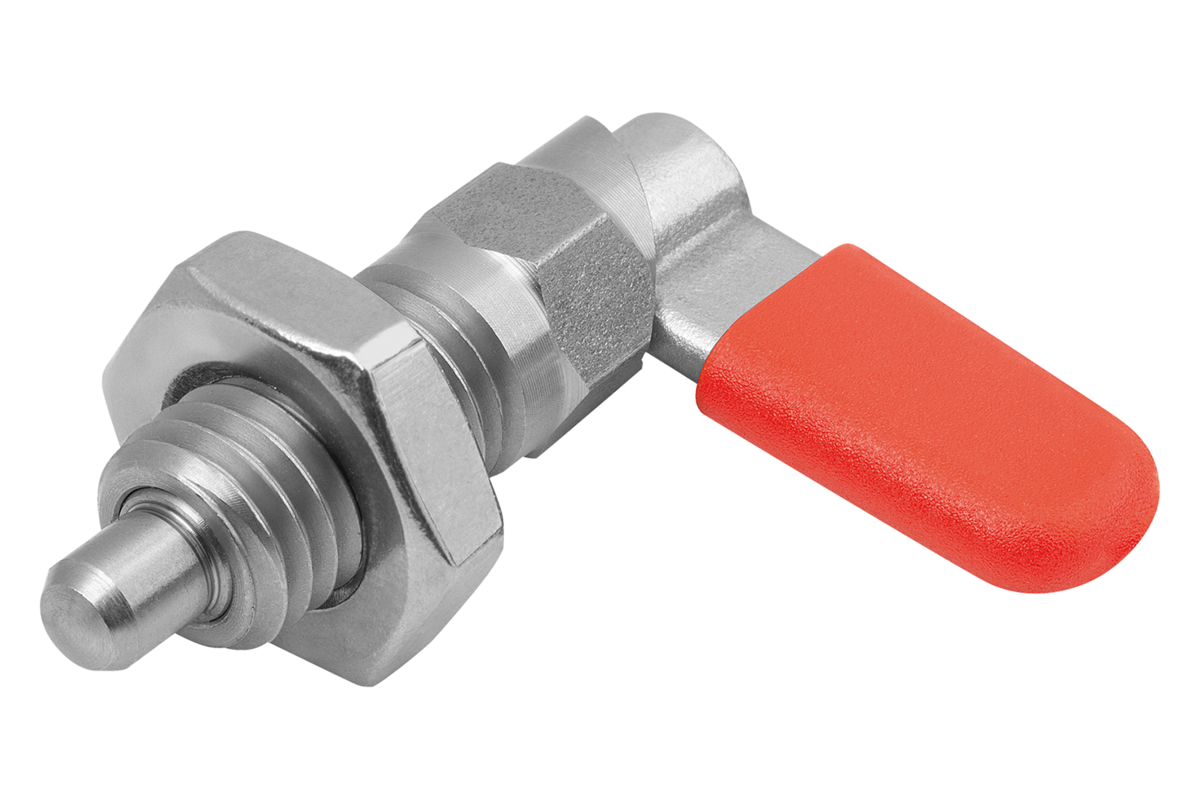

Le spine di posizione a leva vengono utilizzate per impedire una modifica della posizione
d'arresto per effetto di forze trasversali. Ruotando la barra di bloccaggio di 180° il perno di bloccaggio si ritrae ed è possibile modificare la posizione di arresto. Una tacca di bloccaggio fa sì che la barra mantenga questa posizione.
d'arresto per effetto di forze trasversali. Ruotando la barra di bloccaggio di 180° il perno di bloccaggio si ritrae ed è possibile modificare la posizione di arresto. Una tacca di bloccaggio fa sì che la barra mantenga questa posizione.
Materiale
Barra di bloccaggio 1.4308.
Corpo filettato e perno di bloccaggio 1.4305.
Molla di compressione 1.4310.
Calotta barra termoplastica PA.
Corpo filettato e perno di bloccaggio 1.4305.
Molla di compressione 1.4310.
Calotta barra termoplastica PA.
Versione
Corpo filettato, molla di compressione e barra di bloccaggio non trattati.
Perno di bloccaggio rettificato e non trattato.
Calotta barra di bloccaggio in vari colori:
- grigio nero RAL 7021.
- arancione RAL 2004.
- giallo navone RAL 1021.
- rosso RAL 3020.
- verde segnale RAL 6032.
- blu RAL 5017.
- grigio chiaro RAL 7035.
Perno di bloccaggio rettificato e non trattato.
Calotta barra di bloccaggio in vari colori:
- grigio nero RAL 7021.
- arancione RAL 2004.
- giallo navone RAL 1021.
- rosso RAL 3020.
- verde segnale RAL 6032.
- blu RAL 5017.
- grigio chiaro RAL 7035.
Vantaggi
La spina di arresto si ritrae ruotando la levetta di 180°.
A scelta con calotte barra colorate in plastica.
Il manicotto esagonale funge da ausilio di montaggio.
A scelta con calotte barra colorate in plastica.
Il manicotto esagonale funge da ausilio di montaggio.
Su richiesta
Modelli speciali.
Nota disegno
Forma A: senza calotta barra senza dado.
Forma B: senza calotta barra con dado.
Forma C: con calotta barra senza dado.
Forma D: con calotta barra con dado.
Forma B: senza calotta barra con dado.
Forma C: con calotta barra senza dado.
Forma D: con calotta barra con dado.
Accessory
Supporti per spine a leva 03099.
Boccole di posizionamento 03099-50, 03099-60, 03099-61.
Boccole di posizionamento 03099-50, 03099-60, 03099-61.
