Beschreibung

Descrizione del prodotto

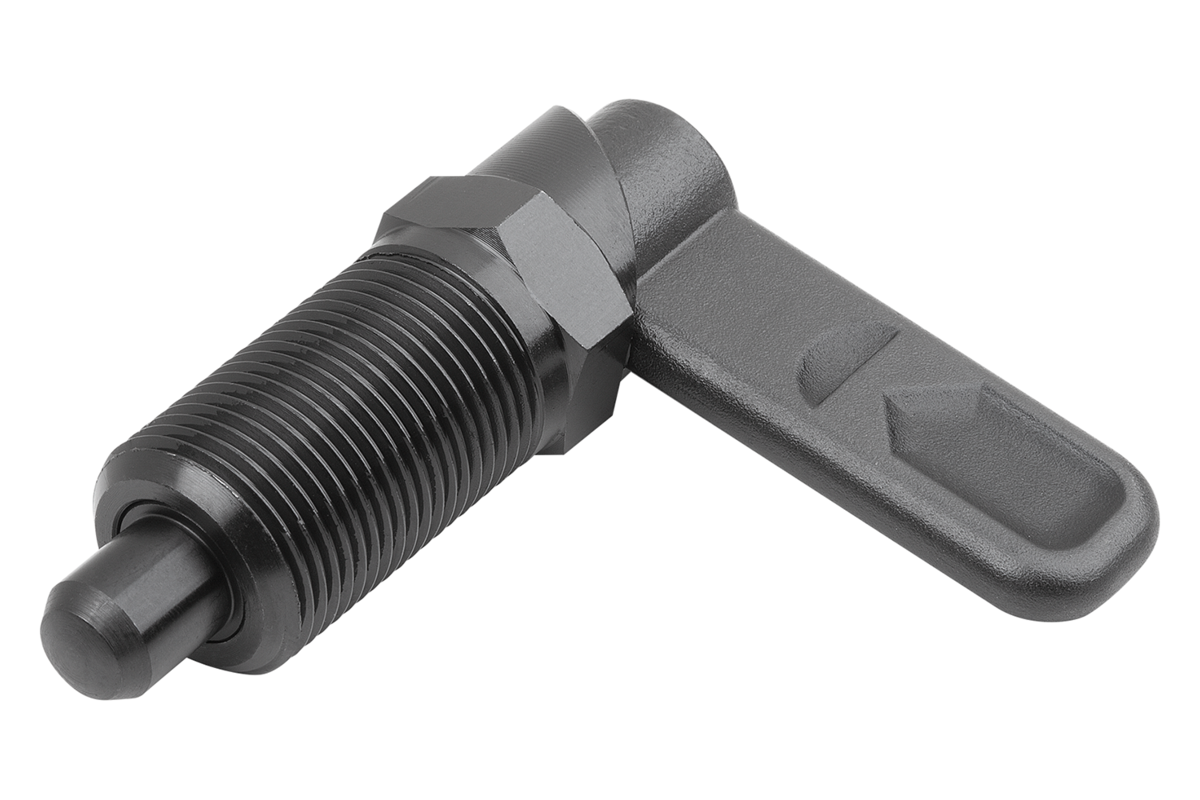

I perni di arresto con leva sono utilizzati per impedire una modifica della posizione d'arresto per effetto di forze trasversali. Il perno di bloccaggio si ritrae ruotando di 180° la barra di bloccaggio; in questo modo è possibile modificare la posizione di arresto. La tacca di bloccaggio mantiene la barra di bloccaggio in questa posizione e quindi il perno di bloccaggio rimane rientrato.
Con una battuta a 180° si evita il salto della tacca di bloccaggio e quindi una fuoriuscita della spina di arresto.
Selezionando il lato della battuta (a sinistra, a destra) si definisce la direzione di rotazione della barra di bloccaggio.
Materiale
Barra di bloccaggio 1.0503.
Boccola filettata e perno di bloccaggio in acciaio automatico.
Molla di compressione 1.4310.
Versione
Corpo filettato e barra di bloccaggio bruniti.
Perno di bloccaggio temprato, rettificato e brunito.
Molla di compressione non trattata.
Vantaggi
La spina di arresto si ritrae ruotando la levetta di 180°.
battuta 180° con direzione di rotazione unilaterale.
Su richiesta
Modelli speciali.
Nota disegno
1) Battuta sinistra
2) Battuta destra
Accessory
Supporti per spine a leva 03099.
Boccole di posizionamento 03099-50, 03099-60, 03099-61.
