Materiale
Alloggiamento e perno in acciaio inox 1.4305.
Manopola in acciaio inox 1.4301.
Versione
Superficie non trattata.
Mostra di più
Mostra di meno
Descrizione
Materiale
Alloggiamento e perno in acciaio inox 1.4305.
Manopola in acciaio inox 1.4301.
Versione
Superficie non trattata.
Nota
Le viti di fissaggio M2 o M3 in acciaio inox sono fornite in dotazione.
Opzione di montaggio 1 per spessore piastra di 6 mm.
Opzione di montaggio 2 per spessore piastra da > 6 a 14 mm.

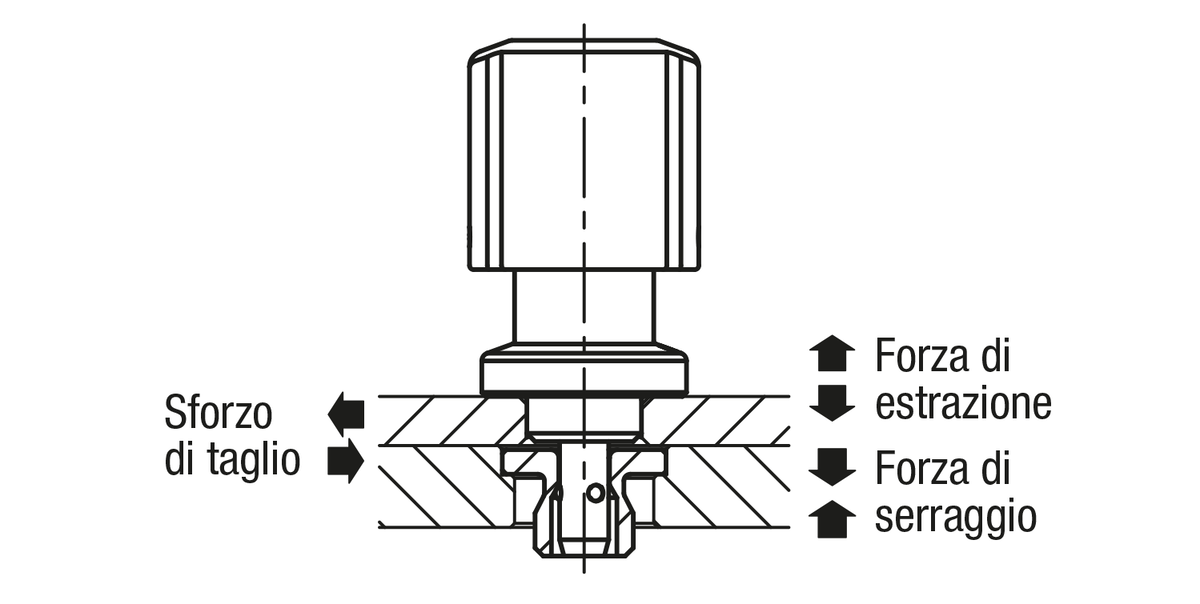

Se la forza di tenuta viene superata, si genera uno spazio superiore a 0,1 mm tra le piastre.
Opzione di montaggio 1 per spessore piastra di 6 mm.
Opzione di montaggio 2 per spessore piastra da > 6 a 14 mm.
Se la forza di tenuta viene superata, si genera uno spazio superiore a 0,1 mm tra le piastre.
Modalità di utilizzo
Assicurarsi che la manopola sia in posizione ”OFF” e che il perno sia retratto.
Far scorrere o posizionare l'imbastitore a sfere sopra la boccola di alloggiamento. Premere la manopola verso il basso e ruotare in posizione ”ON”.
Far scorrere o posizionare l'imbastitore a sfere sopra la boccola di alloggiamento. Premere la manopola verso il basso e ruotare in posizione ”ON”.
Nota disegno
1) Possibilità di montaggio 1
2) Possibilità di montaggio 2
3) Piastra
2) Possibilità di montaggio 2
3) Piastra
Accessory
Boccole di alloggiamento per imbastitori a sfere 03192-02.
