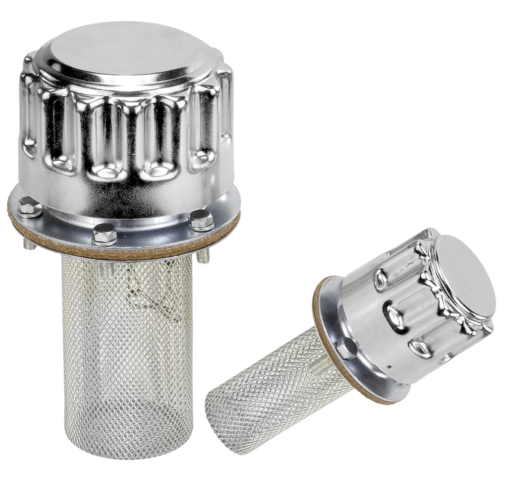

Bocchettone Di Riempimento
con catena
acciaio
cromato
- Con filtro di riempimento
- Coperchio imperdibile
- Guarnizione e viti di arresto incluse
17,25 €
Aggiunto al carrello
Denominazione
Bocchettone Di Riempimento
Ausführung 1
con catena
Materiale corpo base
acciaio
Materiale componente
acciaio
Superficie corpo base
cromato
Superficie componente
zincato

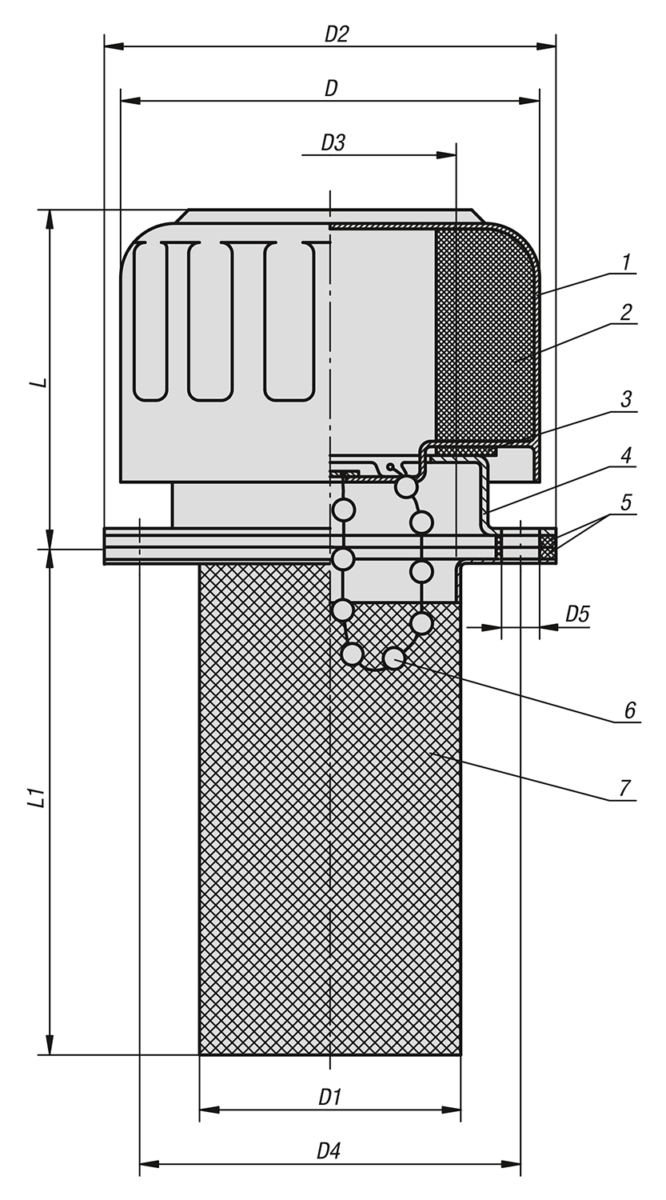

D1=Diametro
49
D=Diametro esterno
80
L1=Lunghezza
80
L=Lunghezza
57
D2
83
D3
44
D4
71,5
D5
6 (6X)
Tipo
con catena
Descrizione
Materiale, versione
1. Otturatore in acciaio al cromo.
2. Filtro d‘aria in poliuretano (schiuma PU), grado di filtrazione 40 μm. Portata d‘aria fino a 720 l/min.
3. Guarnizione piatta in sughero.
4. Flangia di montaggio con viti di arresto, attacco a baionetta.
5. Guarnizione piatta in sughero.
6. Catenella in ottone nichelato.
7. Filtro di riempimento in acciaio zincato.
2. Filtro d‘aria in poliuretano (schiuma PU), grado di filtrazione 40 μm. Portata d‘aria fino a 720 l/min.
3. Guarnizione piatta in sughero.
4. Flangia di montaggio con viti di arresto, attacco a baionetta.
5. Guarnizione piatta in sughero.
6. Catenella in ottone nichelato.
7. Filtro di riempimento in acciaio zincato.
Nota
I bocchettoni di riempimento sono forniti completi di guarnizioni e di viti di arresto (M5).
Non idonei per serbatoi per acqua.
Non idonei per serbatoi per acqua.
