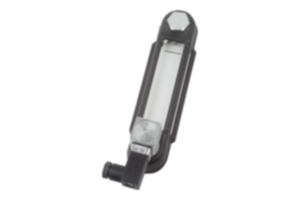

Indicatore di livello dell'olio con monitoraggio elettrico della temperatura
Descrizione articolo/immagini prodotto
DescrizioneMateriale:Alloggiamento in poliammide termoplastica rinforzata con fibra di vetro. Spia di livello in poliammide termoplastica. O-ring e guarnizione piatta in gomma (NBR). Riflettore in plastica PVC. Vite e dado esagonale in acciaio.Versione:Alloggiamento colore nero. Spia di livello in vetro trasparente, elevata resistenza meccanica, resistente all'invecchiamento. Riflettore bianco. Vite e dado esagonale zincati.Nota:Oltre al controllo visivo, gli indicatori di livello dell'olio possono emettere un segnale elettrico quando la temperatura del fluido all'interno del serbatoio raggiunge la soglia di 70 °C. ll monitoraggio della temperatura avviene mediante un interruttore della temperatura (bimetallo). Al raggiungimento della temperatura prestabilita, a seconda del modello, il circuito elettrico viene chiuso (NO) o aperto (NC) mediante il sensore. La spia di livello è costituita da due elementi trasparenti che vengono saldati ad ultrasuoni dopo il montaggio. In questo modo viene garantito l'isolamento di tutto il corpo. La pressione massima è di 1 bar. La coppia massima di serraggio delle viti di fissaggio è di 5 Nm. La spia di livello possiede una buona resistenza meccanica ed è resistente all'olio minerale, alla benzina, ai lubrificanti, al petrolio, ai solventi e alla maggior parte degli agenti chimici. Il contatto con soluzioni alcoliche e con l'acqua calda va evitato.Range di temperatura: Temperatura massima di esercizio 75 °C.Montaggio:Il fissaggio dell'indicatore di livello dell'olio avviene mediante due fori filettati M12 oppure, in alternativa, mediante due fori Ø 12,2 mm (± 0,2 mm) con dadi flangiati. Interasse dei fori di montaggio = L1 ±0,3.Nota disegno:

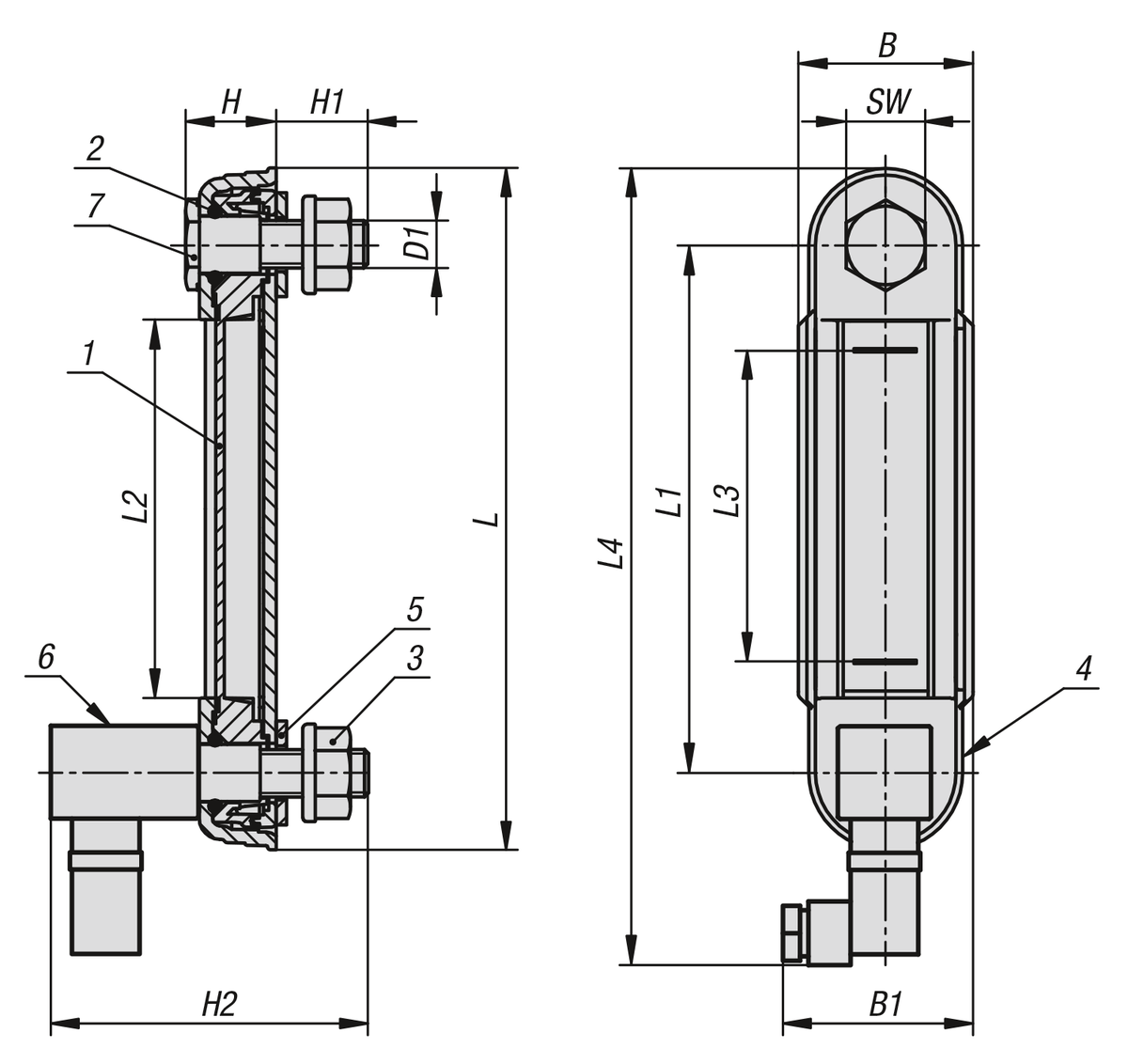

1) Spia di livello 2) O-ring 3) Dado flangiato M12 4) Alloggiamento 5) Guarnizione piatta 6) Sensore di temperatura 7) Vite cava M12
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
