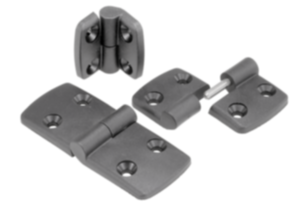

Denominazione
Cerniera
Tipo di prodotto
cerniera
Materiale corpo base
acciaio inox A4
Chiave in acciaio
1.4401
A1=Distanza dei fori sx
15
A2=Distanza tra i fori dx
15
A3=Lunghezza aletta sinistra
25
A4=Lunghezza aletta destra
25
A=Lunghezza
50
B=Larghezza
50
D=Diametro
12
H=Altezza
12,5
B1
30
D1
M06
F1 (N)
8250
F2 (N)
1400
L
12
S
6
Sistema di fissaggio
viti di fissaggio

Descrizione

Materiale
Acciaio inox 1.4401.
Nota

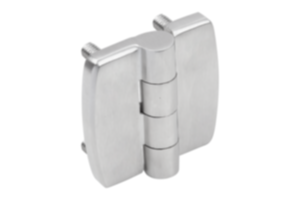

Cerniere per porte a filo interno.
Le cerniere possono essere utilizzate a destra e a sinistra.
Grazie al perno saldato e invisibile, le cerniere sono resistenti all'usura.

I valori di carico indicati delle cerniere sono valori indicativi non vincolanti che non tengono conto dei fattori di sicurezza e sono dati con esclusione di qualsiasi responsabilità. I valori indicati sono solo a scopo informativo e non costituiscono una garanzia legalmente vincolante delle caratteristiche. I valori di carico sono determinati in condizioni di laboratorio. Ogni utente deve valutare individualmente se la cerniera è adatta alla rispettiva applicazione. I diversi materiali a cui le cerniere sono attaccate e i tipi di fissaggio, le condizioni atmosferiche e l'usura possono influenzare i valori accertati.
