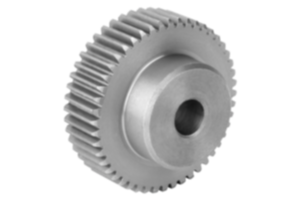

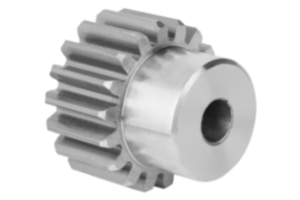

Ruote dentate cilindriche in acciaio, modulo 6 a dentatura fresata, dentatura dritta, angolo di pressione 20°
22400

Ruote dentate cilindriche in acciaio, modulo 6 a dentatura...

Indietro

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli
DescrizioneMateriale:Acciaio 1.0503 (C45).Versione:Dentatura fresata, dritta.
Angolo di pressione 20°, non trattato.
Nota:Fino a 25 denti con mozzo unilaterale, da 28 denti come disco. Le ruote dentate frontali possiedono un foro di centraggio o sono preforate (variabile in base al tipo di lavorazione). Per questo motivo, la dimensione D2 max. indicata nella tabella è il valore massimo del foro con cui vengono fornite le ruote dentate frontali. Questo foro pilota / foro di centraggio può essere dotato dal cliente di un foro calibrato, di un foro calibrato con scanalatura o di un foro filettato. In alternativa, il cliente può montare delle bussole per ridurre il diametro.Nota disegno:
Forma A: con mozzo
Forma B: senza mozzo
Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica 22400 Ruote dentate cilindriche in acciaio, modulo 6 a dentatura fresata, dentatura dritta, angolo di pressione 20° 199 kB

Disegni (sintesi completa)

Ruote dentate cilindriche in acciaio, modulo 6 a dentatura fresata, dentatura dritta, angolo di pressione 20°

Ruote dentate cilindriche in acciaio, modulo 6, dentatura fresata, dentatura dritta, angolo di pressione 20°,
forma A, con mozzo

Maggiori informazioni

Disegni

Ruote dentate cilindriche in acciaio, modulo 6, dentatura fresata, dentatura dritta, angolo di pressione 20°,
forma A, con mozzo

Selezione/filtro articoli

N. ordineFormaB

DD1D2
max.
D3LNumero
denti
CADAcc.PrezzoOrdinare
22400-0160600012A60847220548012 54,08 €
22400-0160600013A60907820608013 71,06 €
22400-0160600015A601029020708015 80,20 €
22400-0160600016A601089520758016 87,15 €
22400-0160600018A6012010820808018 94,05 €
22400-0160600020A6013212020908020 87,42 €
22400-0160600024A60156144251108024 110,95 €
22400-0160600025A60162150251108025 130,44 €

Ruote dentate cilindriche in acciaio, modulo 6, dentatura fresata, dentatura dritta, angolo di pressione 20°, forma B, senza mozzo

Maggiori informazioni

Disegni

Ruote dentate cilindriche in acciaio, modulo 6, dentatura fresata, dentatura dritta, angolo di pressione 20°, forma B, senza mozzo

Selezione/filtro articoli

N. ordineFormaB

DD1D2
max.
ModuloNumero
denti
CADAcc.PrezzoOrdinare
22400-0260600028B6018016825628 109,32 €
22400-0260600030B6019218025630 115,21 €
22400-0260600032B6020419225632 129,48 €
22400-0260600035B6022221025635 178,30 €
22400-0260600038B6024022825638 181,94 €
22400-0260600040B6025224025640 186,12 €
