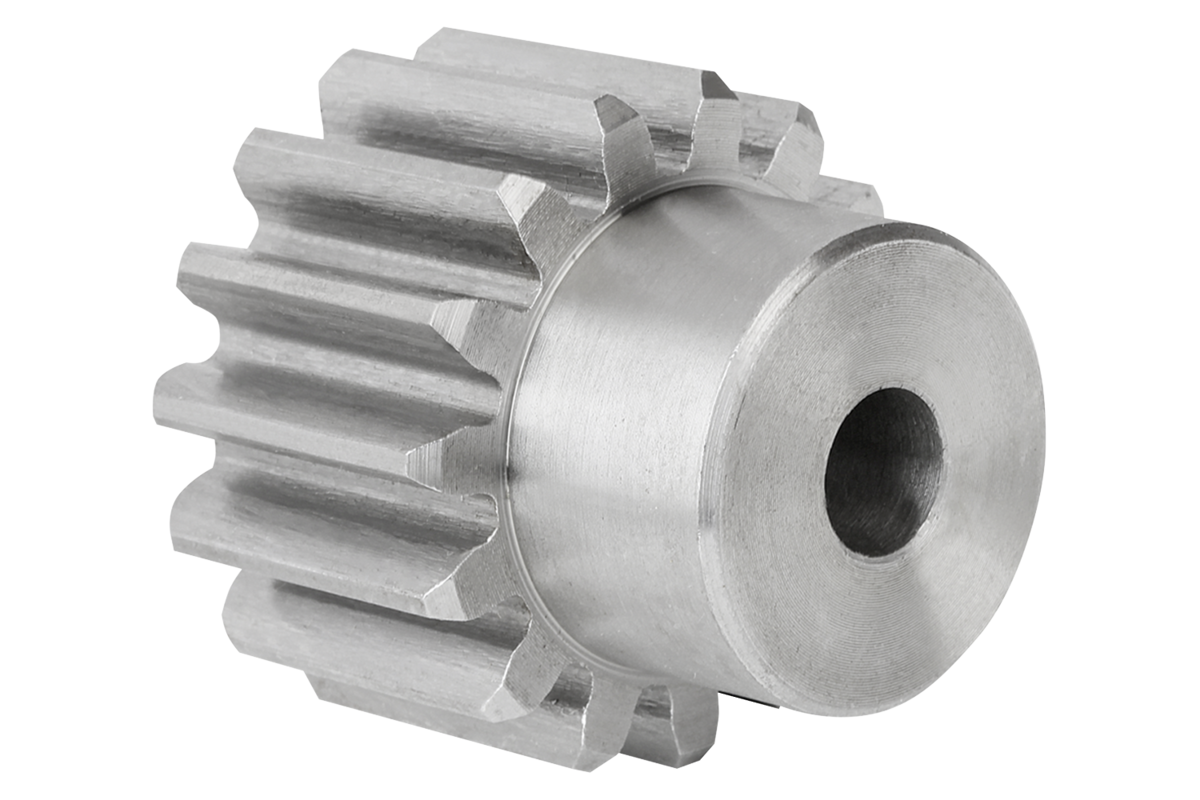

Ruote dentate cilindriche in acciaio, modulo 4 a dentatura fresata, dentatura dritta, angolo di pressione 20°
22400

Ruote dentate cilindriche in acciaio, modulo 4 a dentatura...

Indietro

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli
DescrizioneMateriale:Acciaio 1.0503 (C45).Versione:Dentatura fresata, dritta.
Angolo di pressione 20°, non trattato.
Nota:Fino a 36 denti con mozzo unilaterale, da 38 denti come disco. Le ruote dentate frontali possiedono un foro di centraggio o sono preforate (variabile in base al tipo di lavorazione). Per questo motivo, la dimensione D2 max. indicata nella tabella è il valore massimo del foro con cui vengono fornite le ruote dentate frontali. Questo foro pilota / foro di centraggio può essere dotato dal cliente di un foro calibrato, di un foro calibrato con scanalatura o di un foro filettato. In alternativa, il cliente può montare delle bussole per ridurre il diametro.Nota disegno:
Forma A: con mozzo
Forma B: senza mozzo
Particolarità:
RoHS
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
 Scheda tecnica 22400 Ruote dentate cilindriche in acciaio, modulo 4 a dentatura fresata, dentatura dritta, angolo di pressione 20° 204 kB

Disegni (sintesi completa)

Ruote dentate cilindriche in acciaio, modulo 4 a dentatura fresata, dentatura dritta, angolo di pressione 20°

Ruote dentate cilindriche in acciaio, modulo 4, dentatura fresata, dentatura dritta, angolo di pressione 20°, forma A, con mozzo

Maggiori informazioni

Disegni

Ruote dentate cilindriche in acciaio, modulo 4, dentatura fresata, dentatura dritta, angolo di pressione 20°, forma A, con mozzo

Selezione/filtro articoli

N. ordineFormaB

DD1D2
max.
D3LModuloNumero
denti
CADAcc.PrezzoOrdinare
22400-0140400012A405648143560412 27,47 €
22400-0140400013A406052144060413 35,12 €
22400-0140400014A406456144560414 38,24 €
22400-0140400015A406860144560415 36,75 €
22400-0140400016A407264165060416 37,81 €
22400-0140400017A407668165060417 44,26 €
22400-0140400018A408072165060418 40,97 €
22400-0140400019A408476166060419 47,40 €
22400-0140400020A408880166060420 43,29 €
22400-0140400021A409284167060421 50,42 €
22400-0140400022A409688167060422 51,47 €
22400-0140400023A4010092207560423 53,62 €
22400-0140400024A4010496207560424 54,91 €
22400-0140400025A40108100207560425 51,19 €
22400-0140400026A40112104207560426 58,55 €
22400-0140400027A40116108207560427 60,72 €
22400-0140400028A40120112207560428 63,38 €
22400-0140400029A40124116207560429 66,75 €
22400-0140400030A40128120207560430 65,54 €
22400-0140400031A40132124208060431 70,25 €
22400-0140400032A40136128208060432 71,04 €
22400-0140400033A40140132208060433 77,44 €
22400-0140400034A40144136208060434 76,82 €
22400-0140400035A40148140208060435 75,74 €
22400-0140400036A40152144258060436 79,30 €

Ruote dentate cilindriche in acciaio, modulo 4, dentatura fresata, dentatura dritta, angolo di pressione 20°, forma B, senza mozzo

Maggiori informazioni

Disegni

Ruote dentate cilindriche in acciaio, modulo 4, dentatura fresata, dentatura dritta, angolo di pressione 20°, forma B, senza mozzo

Selezione/filtro articoli

N. ordineFormaB

DD1D2
max.
ModuloNumero
denti
CADAcc.PrezzoOrdinare
22400-0240400038B4016015225438 62,65 €
22400-0240400040B4016816025440 69,29 €
22400-0240400045B4018818025445 76,41 €
22400-0240400048B4020019225448 84,30 €
22400-0240400050B4020820025450 90,88 €
22400-0240400052B4021620825452 93,05 €
22400-0240400055B4022822025455 119,57 €
22400-0240400057B4023622825457 124,33 €
22400-0240400060B4024824025460 138,43 €
22400-0240400065B4026826025465 145,94 €
22400-0240400070B4028828025470 151,83 €
22400-0240400075B4030830025475 163,56 €
22400-0240400076B4031230430476 170,82 €
22400-0240400080B4032832030480 187,06 €
22400-0240400085B4034834030485 201,50 €
22400-0240400090B4036836030490 223,65 €
22400-0240400095B4038838030495 254,83 €
22400-0240400100B40408400304100 278,83 €
22400-0240400110B40448440304110 329,13 €
22400-0240400114B40464456304114 351,87 €
