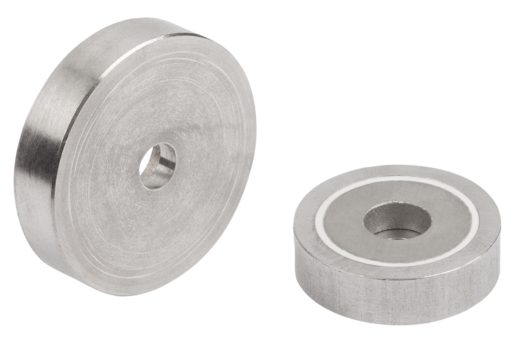

Magnete
magnete piatto
Smco
- Elementi di fissaggio flessibili, facilmente rimovibili ad accoppiamento di forze
- Campi di utilizzo: costruzione di macchine, costruzione di impianti
- Temperatura fino a 350 °C
- Montaggio: inserimento a pressione, avvitamento o incollaggio
- Sistema schermato
21,70 €
Aggiunto al carrello
Denominazione
Magnete
Ausführung 1
magnete piatto
Versione 2
rotondo
Materiale corpo base
Smco
Materiale componente
acciaio inox
Superficie componente
grezzo
D1=Foro di montaggio
4,5
D=Diametro esterno
25 ±0,15
F5=Forza di adesione N
80
H=Altezza
7
Tmax=Temperatura* max. °C
350
D2
8
H1
4
Sistema di fissaggio
foro cilindrico
Descrizione
Materiale
Alloggiamento in acciaio inox 1.4104.
Nucleo magnetico SmCo (samario-cobalto).
Nucleo magnetico SmCo (samario-cobalto).
Nota
Sistema schermato.
Range di temperatura
max. 350 °C.
Montaggio
I magneti sono montabili tramite pressione, avvitamento o incollaggio.

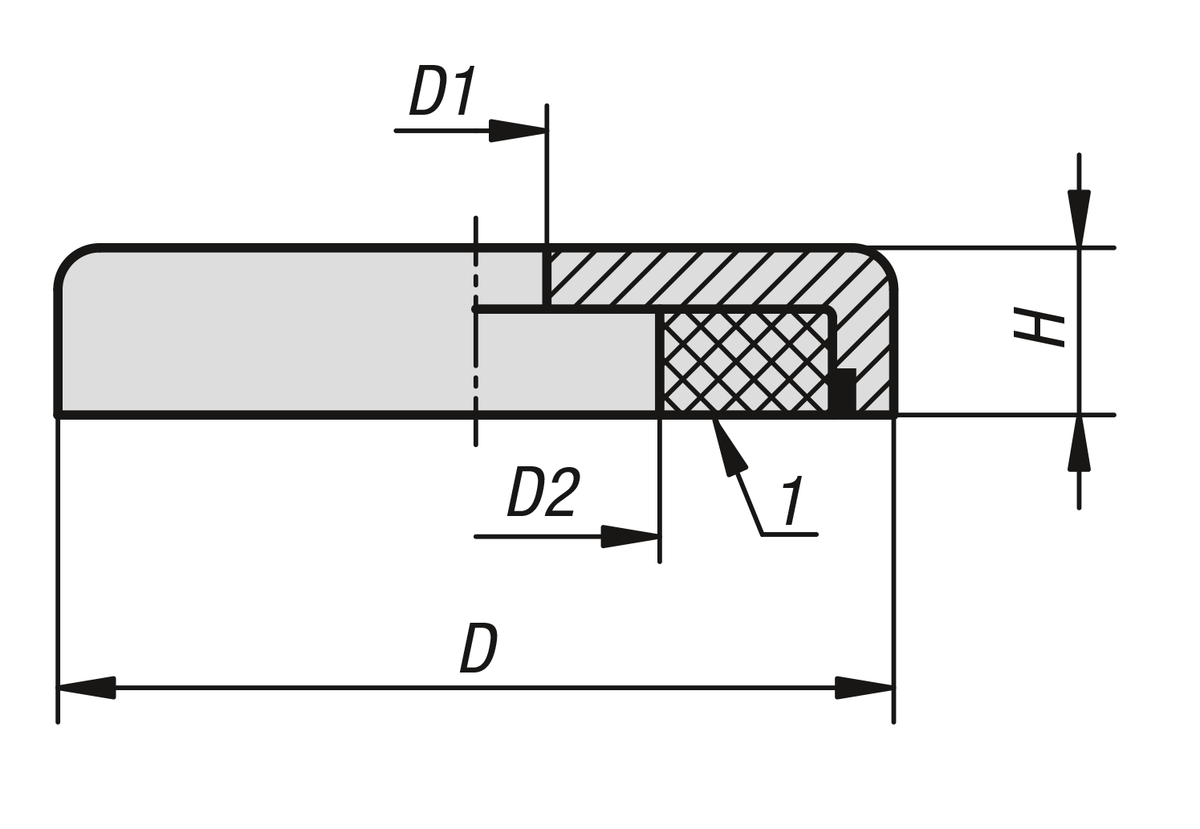

Nota disegno
1) Superficie di contatto
