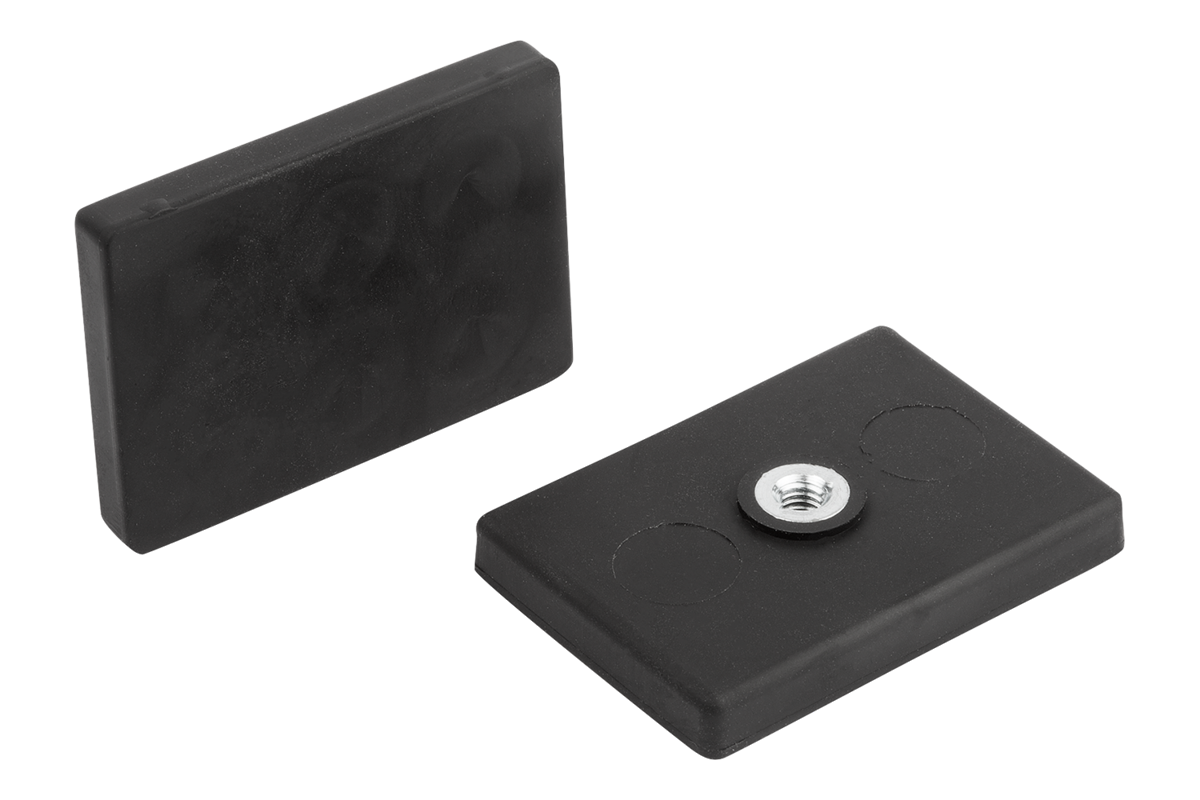

  5. Magneti con filetto interno (magneti piatti) in NdFeB, rettangolari, con rivestimento protettivo in gomma
    6. 09112-10-14331
Denominazione
Magnete
Forma
A
Ausführung 1
magnete piatto
Versione 2
rettangolare
Materiale corpo base
NDFEB
Materiale componente
gomma
Colore componenti
nero
B=Larghezza
31
D1=Diametro
10
D2=Filettatura
M04
F5=Forza di adesione N
105
H=Altezza
6,9
L=Lunghezza
43
Tmax=Temperatura* max. °C
60
H1
6
H2
4,5
Sistema di fissaggio
filettatura interna

Descrizione

Materiale
Alloggiamento in acciaio.
Nucleo magnetico NdFeB (neodimio).
Rivestimento protettivo in gomma TPE.
Versione
Alloggiamento zincato.
Rivestimento in gomma sintetica, colore nero.
Nota
Magnete piatto con filettatura interna, sistema schermato. Grazie alla protezione in gomma, il coefficiente d'attrito aumenta in modo tale da ottenere elevate forze d'attrito statiche laterali.
Range di temperatura
max. 60 °C.
Montaggio
Tenuta ottimale su lamiere sottili con superficie sensibile.
Nota disegno
1) Superficie di contatto
