Denominazione

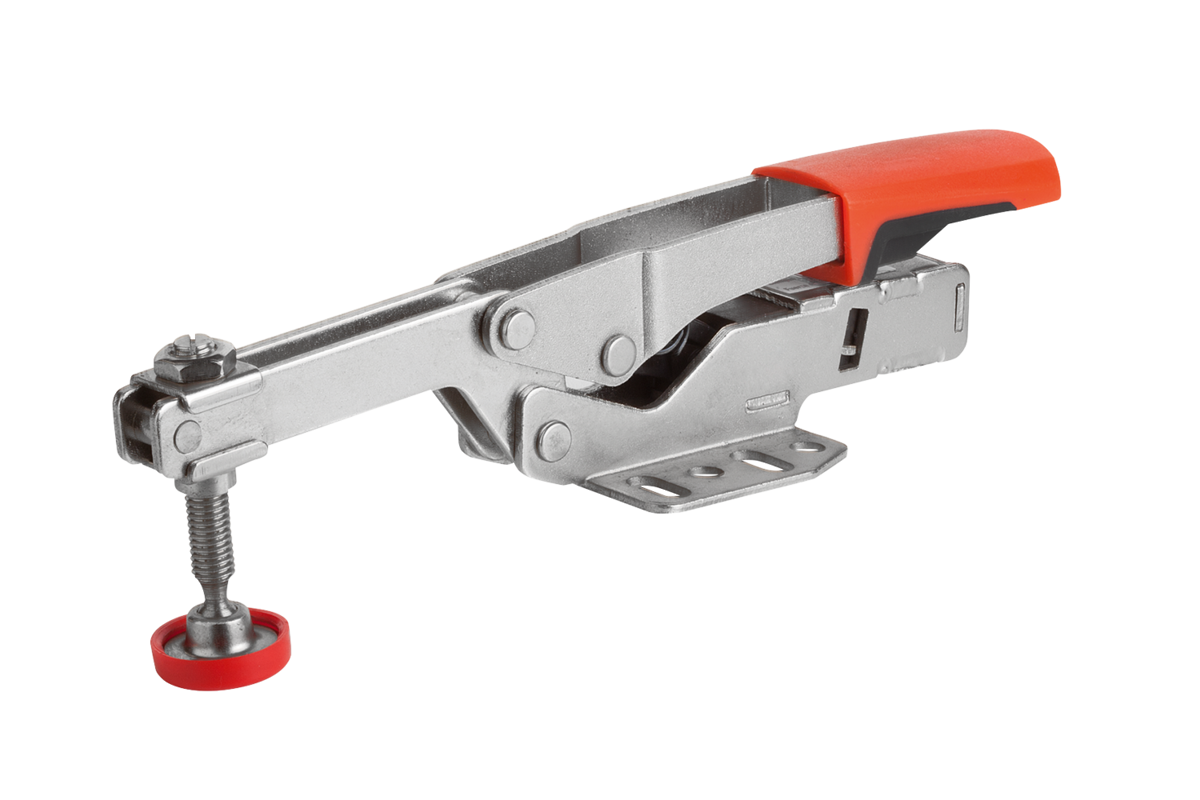

Dispositivo Di Bloccaggio Rapido Variabile
Ausführung 1
orizzontale
Versione 2
piede orizzontale
Materiale corpo base
acciaio
H=Max. altezza di serraggio
60
A
25,4
A1
53
A2
38
A3
25,4
B
33
B1
60
B2
13
B3
8
B4
48
B5
38
B6
32
D
6,5
D1
24,5
F (kN)
2,5
H
64
H1
36
H2
175
H3
14
H4
68
H5
44
L
217
L1
77
L2
113
L3
58
L4
72

Descrizione

Materiale
Acciaio.
Impugnatura in plastica a 2 componenti.
Versione
trattato termicamente e zincato.
Impugnatura resistente all'olio.
Nota

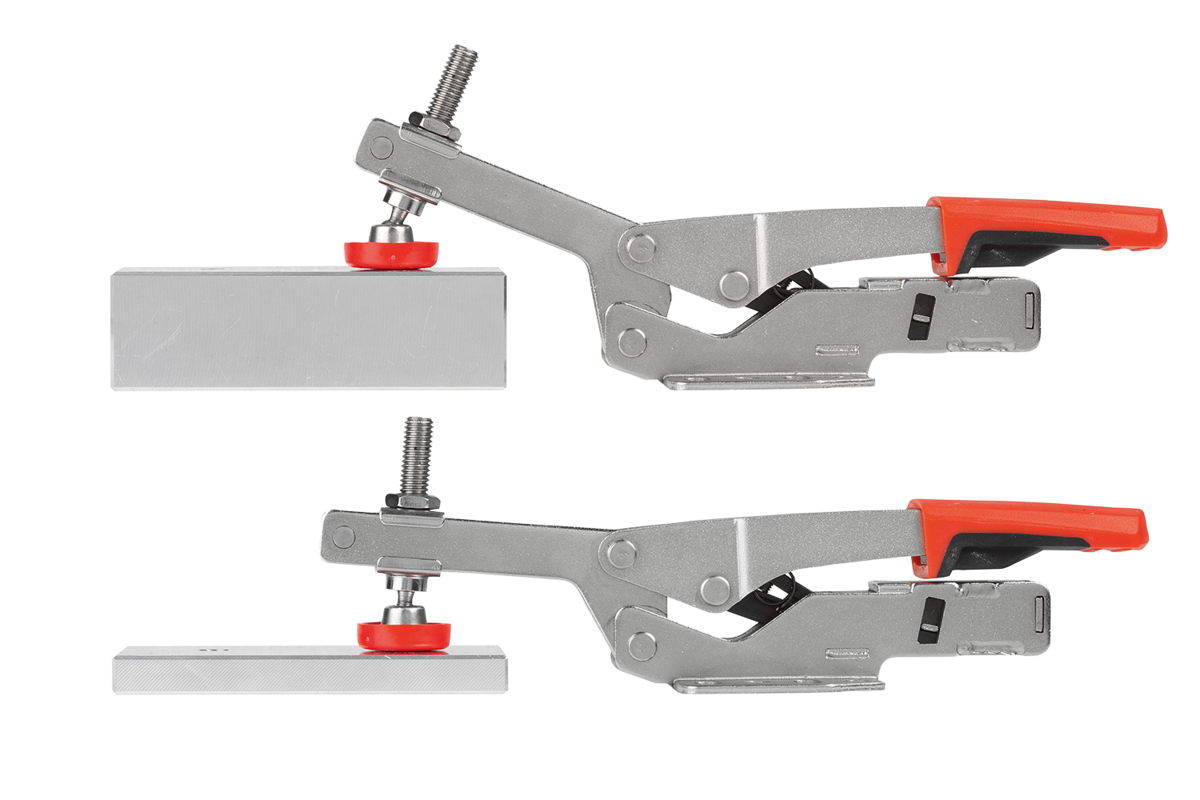

Il dispositivo di bloccaggio rapido si adatta automaticamente all'altezza del pezzo in lavorazione. Adattamento continuo dell'altezza di serraggio entro i 35 mm con forza di bloccaggio quasi costante senza variazione manuale della posizione della vite di pressione.
La forza di serraggio può essere regolata secondo le esigenze fino a 2.500 N tramite una vite di regolazione posta sotto alla leva dello snodo.
La disposizione dei fori nella piastra base è adatta per millimetri e pollici.
