04624-60Cilindro idraulico a vite a doppia azione |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|

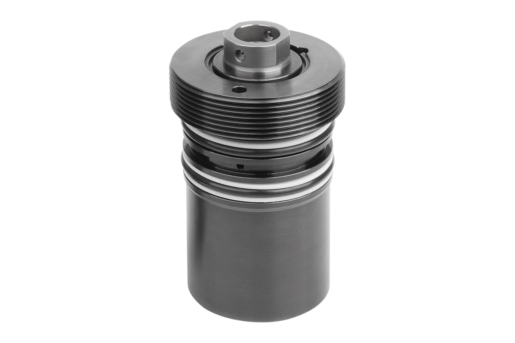

DescrizioneDescrizione del prodotto:Con i cilindri a vite a doppia azione è possibile eseguire corse lineari cadenzate. I cilindri a vite a doppia azione sono azionati con forze in entrambe le direzioni di marcia. I cilindri a vite a doppia azione possono essere utilizzati come cilindri di pressione o di trazione. Questi cilindri a vite sono spesso utilizzati nelle piastre di staffaggio e nelle piastre per gli strumenti di stampaggio a iniezione della plastica.
Il raschiatore metallico integrato impedisce di danneggiare la superficie dell'asta del pistone, poiché i trucioli non possono penetrare nel cilindro a vite. La protezione della guarnizione garantisce la longevità dei prodotti.Materiale:Alloggiamento e pistone in acciaio.
Guarnizione NBR.Versione:Alloggiamento brunito.
Pistone temprato.Nota:Grazie al design compatto dei cilindri a vite, all'interno non viene installato alcun arresto per la corsa di ritorno del pistone. Per i cilindri a vite è necessario rispettare la profondità di installazione specificata, poiché la parte inferiore del foro di installazione funge da arresto per la corsa di ritorno.
Durante la realizzazione dei canali forati per i cilindri a vite, è necessario fare attenzione che non rimangano trucioli nei fori. Questi possono danneggiare le guarnizioni dei cilindri a vite, con conseguenti perdite nel prodotto.
Per evitare di danneggiare le guarnizioni durante il montaggio, assicurarsi che gli smussi di ingresso e i fori trasversali per l'alimentazione dell'olio siano ben arrotondati.
I pressori non sono compresi nella fornitura.
Osservare le istruzioni di sicurezza.Modalità di utilizzoCanali forati.Dati tecnici:Pressione d'esercizio max.: 500 bar.Montaggio:Vedere il profilo di installazione.Su richiesta:Diametri e corse del pistone più grandi.Accessori:- Perno d'appoggio 02153.
- Supporti oscillanti 02000, 02080, 02081, 02005, 02006.

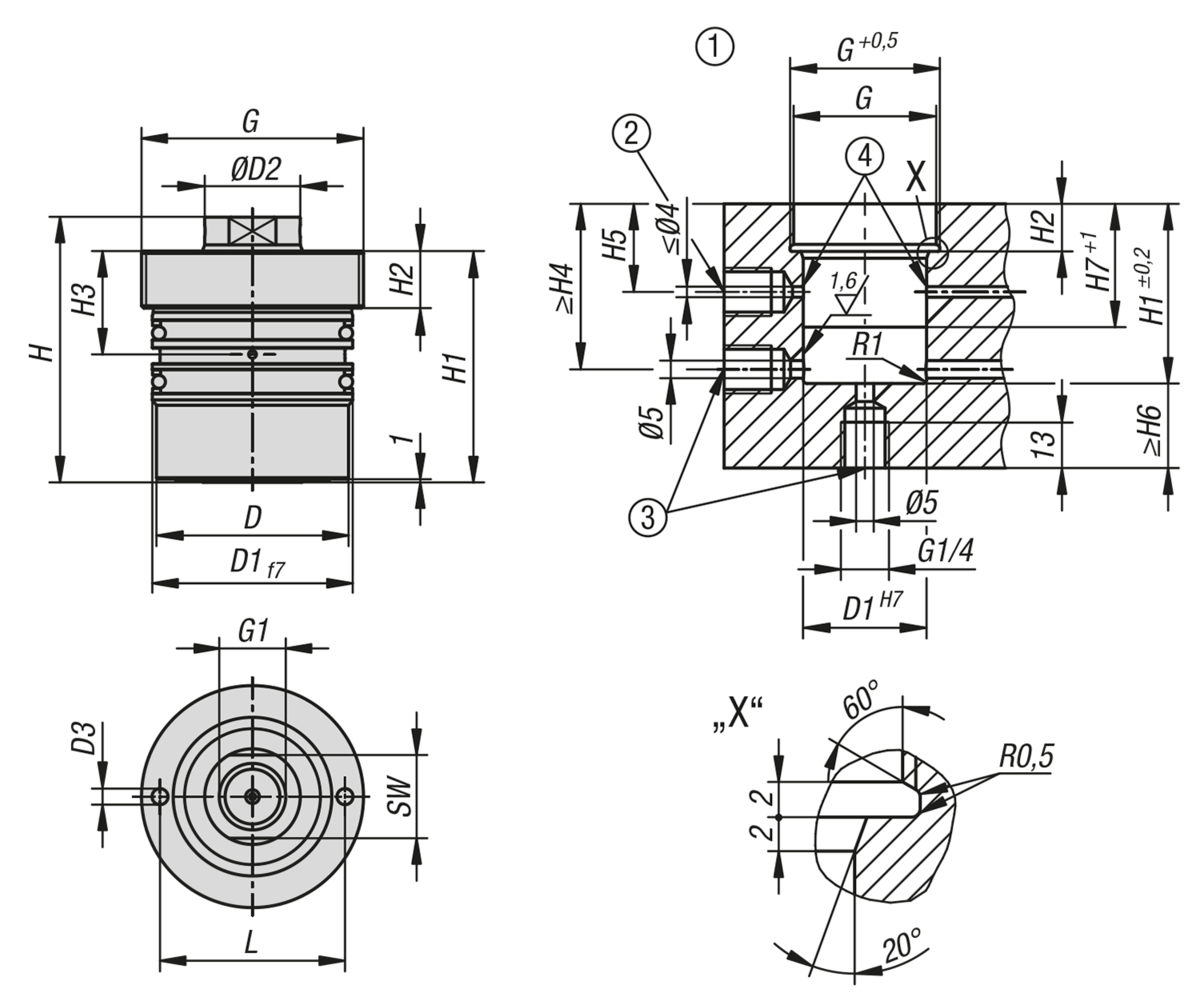

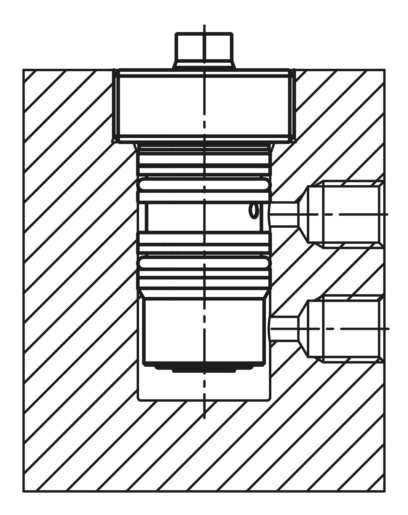

- Pinzas de forma hexagonal 07114.Nota disegno:1) Profilo di montaggio
2) Rientro del cilindro

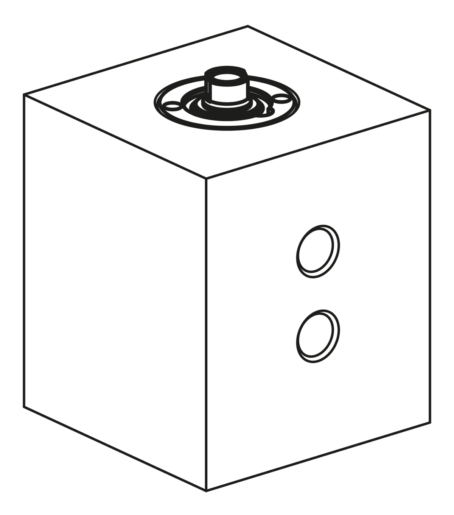

3) Alimentazione alternativa di olio, uscita del cilindro
4) Bordi arrotondati, max. R0,5 DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Diametro
del pistone | Corsa | Tipo di
attacco | D | D1 | D2 | D3 | G | G1 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | L | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-60-161613061 | 16 | 16 | canali forati | 20 | 22 | 10 | 3,5 | M30x1,5 | M6x15 | 56 | 50 | 12 | 24 | 41 | 24 | 8 | 38 | 23 | 8 |  | | 167,90 € | | | 04624-60-163213061 | 16 | 32 | canali forati | 20 | 22 | 10 | 3,5 | M30x1,5 | M6x15 | 72 | 66 | 12 | 24 | 41 | 24 | 8 | 38 | 23 | 8 | | | 174,80 € | | | 04624-60-165013061 | 16 | 50 | canali forati | 20 | 22 | 10 | 3,5 | M30x1,5 | M6x15 | 90 | 84 | 12 | 24 | 41 | 24 | 8 | 38 | 23 | 8 | | | 182,85 € | | | 04624-60-201613061 | 20 | 16 | canali forati | 26 | 28 | 12 | 4,2 | M36x1,5 | M8x16 | 57 | 51 | 12 | 25 | 43 | 25 | 10 | 40 | 28 | 10 | | | 170,20 € | | | 04624-60-203213061 | 20 | 32 | canali forati | 26 | 28 | 12 | 4,2 | M36x1,5 | M8x16 | 73 | 67 | 12 | 25 | 43 | 25 | 10 | 40 | 28 | 10 | | | 175,95 € | | | 04624-60-205013061 | 20 | 50 | canali forati | 26 | 28 | 12 | 4,2 | M36x1,5 | M8x16 | 91 | 85 | 12 | 25 | 43 | 25 | 10 | 40 | 28 | 10 | | | 184,00 € | | | 04624-60-252013061 | 25 | 20 | canali forati | 33 | 35 | 16 | 5,2 | M42x1,5 | M10x17 | 63 | 56 | 12 | 25 | 43 | 25 | 11 | 40 | 30 | 13 | | | 174,80 € | | | 04624-60-255013061 | 25 | 50 | canali forati | 33 | 35 | 16 | 5,2 | M42x1,5 | M10x17 | 93 | 86 | 12 | 25 | 43 | 25 | 11 | 40 | 30 | 13 | | | 186,30 € | | | 04624-60-322513061 | 32 | 25 | canali forati | 43 | 45 | 20 | 5,2 | M56x2 | M12x18 | 74 | 64 | 14,5 | 28 | 44 | 28 | 13 | 41 | 40 | 17 | | | 224,25 € | | | 04624-60-325013061 | 32 | 50 | canali forati | 43 | 45 | 20 | 5,2 | M56x2 | M12x18 | 99 | 89 | 14,5 | 28 | 44 | 28 | 13 | 41 | 40 | 17 | | | 244,95 € | | | 04624-60-402513061 | 40 | 25 | canali forati | 53 | 55 | 25 | 5,2 | M64x2 | M16x27 | 78 | 68 | 16,5 | 30 | 49 | 30 | 16 | 46 | 50 | 22 | | | 253,00 € | | | 04624-60-405013061 | 40 | 50 | canali forati | 53 | 55 | 25 | 5,2 | M64x2 | M16x27 | 103 | 93 | 16,5 | 30 | 49 | 30 | 16 | 46 | 50 | 22 | | | 273,70 € | |
| N. ordine | Diametro
del pistone | Forza di compressione
a 100 bar
(kN) | Forza di trazione
a 100 bar
(kN) | Forza di compressione
a 500 bar
(kN)
| Forza di trazione
a 500 bar
(kN) | Fabbisogno di olio / 10 mm
Corsa
(cm³) | Fabbisogno di olio / 10 mm
Corsa di ritorno
(cm³) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-60-161613061 | 16 | 2 | 1,22 | 10 | 6,10 | 2 | 1,22 | | | 167,90 € | | | 04624-60-163213061 | 16 | 2 | 1,22 | 10 | 6,10 | 2 | 1,22 | | | 174,80 € | | | 04624-60-165013061 | 16 | 2 | 1,22 | 10 | 6,10 | 2 | 1,22 | | | 182,85 € | | | 04624-60-201613061 | 20 | 3,14 | 2,02 | 15,70 | 10 | 3,14 | 2,02 | | | 170,20 € | | | 04624-60-203213061 | 20 | 3,14 | 2,02 | 15,70 | 10 | 3,14 | 2,02 | | | 175,95 € | | | 04624-60-205013061 | 20 | 3,14 | 2,02 | 15,70 | 10 | 3,14 | 2,02 | | | 184,00 € | | | 04624-60-252013061 | 25 | 4,91 | 2,9 | 24,50 | 14,50 | 4,91 | 2,90 | | | 174,80 € | | | 04624-60-255013061 | 25 | 4,91 | 2,9 | 24,50 | 14,50 | 4,91 | 2,90 | | | 186,30 € | | | 04624-60-322513061 | 32 | 8,04 | 4,9 | 40,20 | 24,50 | 8,04 | 4,90 | | | 224,25 € | | | 04624-60-325013061 | 32 | 8,04 | 4,9 | 40,20 | 24,50 | 8,04 | 4,90 | | | 244,95 € | | | 04624-60-402513061 | 40 | 12,57 | 7,66 | 62,80 | 38,30 | 12,57 | 7,66 | | | 253,00 € | | | 04624-60-405013061 | 40 | 12,57 | 7,66 | 62,80 | 38,30 | 12,57 | 7,66 | | | 273,70 € | |
