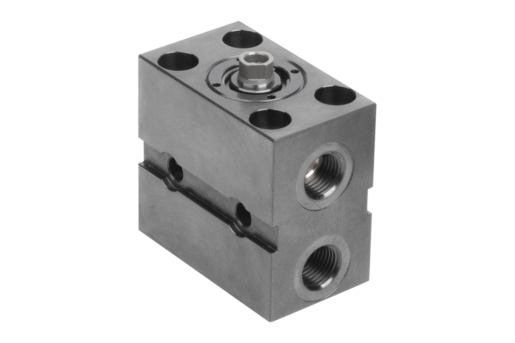

DescrizioneDescrizione del prodotto:I cilindri a blocco con filettatura interna dell'asta del pistone sono ideali per situazioni di bloccaggio in cui sono richieste corse brevi con forze elevate. I cilindri a blocco possono essere utilizzati come cilindri di pressione o di trazione. Nelle aste dei pistoni possono essere avvitati vari tipi di pressori con filettatura interna. I cilindri a blocco garantiscono un'elevata pressione di esercizio e sono facili da fissare con viti a testa cilindrica grazie alla loro forma compatta e cubica. Nei cilindri a blocco è installata di serie una doppia guarnizione idraulica. Ciò offre il vantaggio di un funzionamento continuo quasi privo di perdite nell'area della guarnizione sul lato dell'asta. I cilindri a blocco sono dotati di serie di raschiatori metallici per evitare la penetrazione di trucioli.Materiale:Alloggiamento e pistone in acciaio.
Guarnizione NBR.Versione:Alloggiamento brunito.
Pistone temprato.Nota:Evitare forze trasversali sui cilindri a blocco.
Se il cilindro a blocco è avvitato trasversalmente all'asse del cilindro, si raccomanda un supporto aggiuntivo per il cilindro a blocco. Se il cilindro a blocco viene utilizzato come cilindro di spinta, il supporto deve trovarsi sul lato inferiore; se viene utilizzato come cilindro di trazione, deve trovarsi sul lato dell'asta.
Il carico dinamico ammesso durante la corsa di avanzamento del pistone deve essere rispettato.
Per i cilindri a blocco ad azione semplice è necessario prevedere un raccordo di ventilazione.
Evitare la penetrazione di liquidi di taglio e di raffreddamento nel cilindro.
I pressori non sono compresi nella fornitura.
Osservare le istruzioni di sicurezza.Modalità di utilizzo- Raccordo filettato
- Raccordo flangiato con O-ringDati tecnici:Pressione d'esercizio max.: 500 bar.Montaggio:Vedere il profilo di installazione.Vantaggi:- Raschiatore metallico integrato.
- Molteplici possibilità di fissaggio.
- Ampia area di corsa da 8 mm a 200 mm
- Ampia gamma di forze da 2 kN a 392 kN.
- Dimensioni di montaggio ridotte.
- - Utilizzo di una guarnizione idraulica doppia.Accessori:- Perno d'appoggio 02153.
- Supporti oscillanti 02000, 02080, 02081, 02005, 02006.
- Pinzas de forma hexagonal 07114.Fornitura2 pz. O-ring inclusi (per uso con raccordo flangiato con O-Ring).Nota disegno:Forma A: fori longitudinali e trasversali, raccordo filettato
Forma B: lato inferiore, foro centrale, raccordo flangiato O-ring
Forma C: lato largo, raccordo flangiato con O-ring
1) Profilo dell'installazione DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |

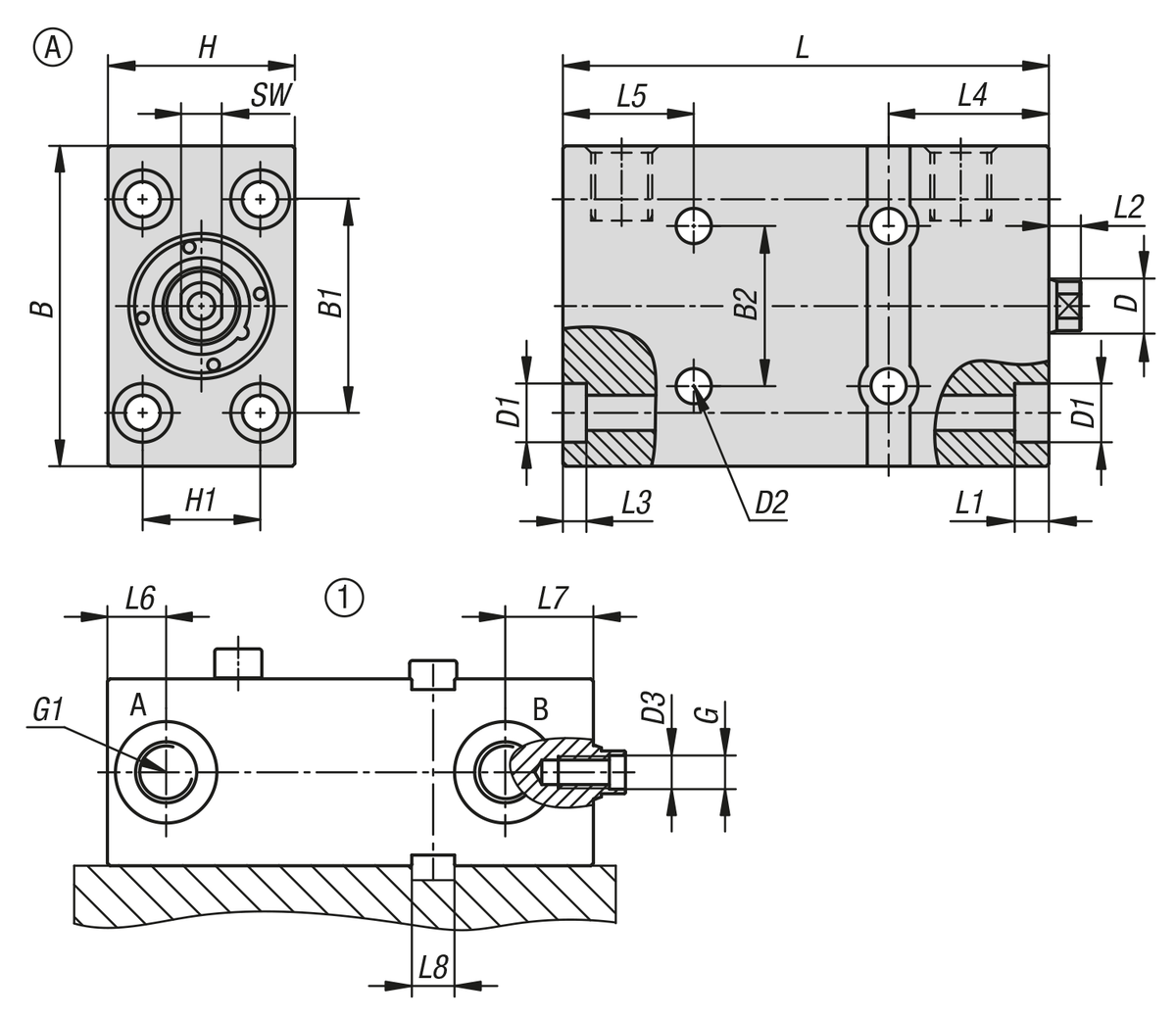

Cilindro a blocco idraulico con raschiatore in metallo ad azione doppia / semplice con ritorno della molla, forma A |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Diametro
del pistone | Corsa | Tipo di
attacco | B
| B1 | B2 | D | D1 | D2 | D3 | G | G1 | H | H1 | H2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-50-160821011 | A | ad azione singola | 16 | 8 | raccordo filettato | 60 | 40 | 30 | 10 | 11 | 6,5 | 6,3x3 | M6x15 | G1/4 | 35 | 22 | 2 |  | | 144,90 € | | | 04624-50-162021011 | A | ad azione singola | 16 | 20 | raccordo filettato | 60 | 40 | 30 | 10 | 11 | 6,5 | 6,3x3 | M6x15 | G1/4 | 35 | 22 | 2 | | | 162,15 € | | | 04624-50-200821011 | A | ad azione singola | 20 | 8 | raccordo filettato | 60 | 40 | 40 | 12 | 11 | 6,5 | 8,5x3 | M8x16 | G1/4 | 35 | 22 | 2 | | | 144,90 € | | | 04624-50-202021011 | A | ad azione singola | 20 | 20 | raccordo filettato | 60 | 40 | 40 | 12 | 11 | 6,5 | 8,5x3 | M8x16 | G1/4 | 35 | 22 | 2 | | | 166,75 € | | | 04624-50-250821011 | A | ad azione singola | 25 | 8 | raccordo filettato | 65 | 50 | 50 | 16 | 14 | 8,5 | 10,5x4 | M10x17 | G1/4 | 45 | 30 | 2 | | | 148,35 € | | | 04624-50-252021011 | A | ad azione singola | 25 | 20 | raccordo filettato | 65 | 50 | 50 | 16 | 14 | 8,5 | 10,5x4 | M10x17 | G1/4 | 45 | 30 | 2 | | | 174,80 € | | | 04624-50-321021011 | A | ad azione singola | 32 | 10 | raccordo filettato | 75 | 55 | 55 | 20 | 18 | 10,5 | 12,5x4 | M12x18 | G1/4 | 55 | 35 | 3 | | | 179,40 € | | | 04624-50-322021011 | A | ad azione singola | 32 | 20 | raccordo filettato | 75 | 55 | 55 | 20 | 18 | 10,5 | 12,5x4 | M12x18 | G1/4 | 55 | 35 | 3 | | | 202,40 € | | | 04624-50-401021011 | A | ad azione singola | 40 | 10 | raccordo filettato | 85 | 63 | 63 | 25 | 18 | 10,5 | 16,5x7 | M16x27 | G1/4 | 63 | 40 | 3 | | | 198,95 € | | | 04624-50-402021011 | A | ad azione singola | 40 | 20 | raccordo filettato | 85 | 63 | 63 | 25 | 18 | 10,5 | 16,5x7 | M16x27 | G1/4 | 63 | 40 | 3 | | | 247,25 € | | | 04624-50-161611011 | A | a doppia azione | 16 | 16 | raccordo filettato | 60 | 40 | 30 | 10 | 11 | 6,5 | 6,3x3 | M6x15 | G1/4 | 35 | 22 | 2 | | | 144,90 € | | | 04624-50-163211011 | A | a doppia azione | 16 | 32 | raccordo filettato | 60 | 40 | 30 | 10 | 11 | 6,5 | 6,3x3 | M6x15 | G1/4 | 35 | 22 | 2 | | | 162,15 € | | | 04624-50-165011011 | A | a doppia azione | 16 | 50 | raccordo filettato | 60 | 40 | 30 | 10 | 11 | 6,5 | 6,3x3 | M6x15 | G1/4 | 35 | 22 | 2 | | | 162,15 € | | | 04624-50-201611011 | A | a doppia azione | 20 | 16 | raccordo filettato | 60 | 40 | 40 | 12 | 11 | 6,5 | 8,5x3 | M8x16 | G1/4 | 35 | 22 | 2 | | | 147,20 € | | | 04624-50-203211011 | A | a doppia azione | 20 | 32 | raccordo filettato | 60 | 40 | 40 | 12 | 11 | 6,5 | 8,5x3 | M8x16 | G1/4 | 35 | 22 | 2 | | | 149,50 € | | | 04624-50-205011011 | A | a doppia azione | 20 | 50 | raccordo filettato | 60 | 40 | 40 | 12 | 11 | 6,5 | 8,5x3 | M8x16 | G1/4 | 35 | 22 | 2 | | | 157,55 € | | | 04624-50-252011011 | A | a doppia azione | 25 | 20 | raccordo filettato | 65 | 50 | 50 | 16 | 14 | 8,5 | 10,5x4 | M10x17 | G1/4 | 45 | 30 | 2 | | | 148,35 € | | | 04624-50-255011011 | A | a doppia azione | 25 | 50 | raccordo filettato | 65 | 50 | 50 | 16 | 14 | 8,5 | 10,5x4 | M10x17 | G1/4 | 45 | 30 | 2 | | | 174,80 € | | | 04624-50-322511011 | A | a doppia azione | 32 | 25 | raccordo filettato | 75 | 55 | 55 | 20 | 18 | 10,5 | 12,5x4 | M12x18 | G1/4 | 55 | 35 | 3 | | | 179,40 € | | | 04624-50-325011011 | A | a doppia azione | 32 | 50 | raccordo filettato | 75 | 55 | 55 | 20 | 18 | 10,5 | 12,5x4 | M12x18 | G1/4 | 55 | 35 | 3 | | | 225,40 € | | | 04624-50-402511011 | A | a doppia azione | 40 | 25 | raccordo filettato | 85 | 63 | 63 | 25 | 18 | 10,5 | 16,5x7 | M16x27 | G1/4 | 63 | 40 | 3 | | | 198,95 € | | | 04624-50-405011011 | A | a doppia azione | 40 | 50 | raccordo filettato | 85 | 63 | 63 | 25 | 18 | 10,5 | 16,5x7 | M16x27 | G1/4 | 63 | 40 | 3 | | | 247,25 € | |
| N. ordine | Forma | Tipo
di stampo | Diametro
del pistone | Corsa | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | SW | Superficie del pistone
effettiva
(cm²) | Forza di compressione
a 100 bar
(kN) | Forza di trazione
a 100 bar
(kN) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-50-160821011 | A | ad azione singola | 16 | 8 | 56 | 6,4 | 6 | 4,4 | 30 | - | 11 | 16,5 | 8 | 8 | 2 | 2 | - | | | 144,90 € | | | 04624-50-162021011 | A | ad azione singola | 16 | 20 | 91 | 6,4 | 6 | 4,4 | 30 | - | 11 | 16,5 | 8 | 8 | 2 | 2 | - | | | 162,15 € | | | 04624-50-200821011 | A | ad azione singola | 20 | 8 | 61 | 6,4 | 7 | 4,4 | 30 | - | 11 | 16,5 | 8 | 10 | 3,1 | 3,1 | - | | | 144,90 € | | | 04624-50-202021011 | A | ad azione singola | 20 | 20 | 95 | 6,4 | 7 | 4,4 | 30 | - | 11 | 16,5 | 8 | 10 | 3,1 | 3,1 | - | | | 166,75 € | | | 04624-50-250821011 | A | ad azione singola | 25 | 8 | 64 | 8,6 | 7 | 6,4 | 33 | - | 11 | 18 | 10 | 13 | 4,9 | 4,9 | - | | | 148,35 € | | | 04624-50-252021011 | A | ad azione singola | 25 | 20 | 94 | 8,6 | 7 | 6,4 | 33 | - | 11 | 18 | 10 | 13 | 4,9 | 4,9 | - | | | 174,80 € | | | 04624-50-321021011 | A | ad azione singola | 32 | 10 | 75 | 10,6 | 10 | 7,6 | 38 | - | 11 | 22 | 12 | 17 | 8 | 8 | - | | | 179,40 € | | | 04624-50-322021011 | A | ad azione singola | 32 | 20 | 100 | 10,6 | 10 | 7,6 | 38 | - | 11 | 22 | 12 | 17 | 8 | 8 | - | | | 202,40 € | | | 04624-50-401021011 | A | ad azione singola | 40 | 10 | 79 | 10,6 | 10 | 10,6 | 40 | - | 11 | 24 | 12 | 22 | 12,5 | 12,6 | - | | | 198,95 € | | | 04624-50-402021011 | A | ad azione singola | 40 | 20 | 104 | 10,6 | 10 | 10,6 | 40 | - | 11 | 24 | 12 | 22 | 12,5 | 12,6 | - | | | 247,25 € | | | 04624-50-161611011 | A | a doppia azione | 16 | 16 | 56 | 6,4 | 6 | 4,4 | 30 | - | 11 | 16,5 | 8 | 8 | 2 | 2 | 1,2 | | | 144,90 € | | | 04624-50-163211011 | A | a doppia azione | 16 | 32 | 73 | 6,4 | 6 | 4,4 | 30 | - | 11 | 16,5 | 8 | 8 | 2 | 2 | 1,2 | | | 162,15 € | | | 04624-50-165011011 | A | a doppia azione | 16 | 50 | 91 | 6,4 | 6 | 4,4 | 30 | 24,5 | 11 | 16,5 | 8 | 8 | 2 | 2 | 1,2 | | | 162,15 € | | | 04624-50-201611011 | A | a doppia azione | 20 | 16 | 61 | 6,4 | 7 | 4,4 | 30 | - | 11 | 16,5 | 8 | 10 | 3,1 | 3,1 | 2 | | | 147,20 € | | | 04624-50-203211011 | A | a doppia azione | 20 | 32 | 77 | 6,4 | 7 | 4,4 | 30 | - | 11 | 16,5 | 8 | 10 | 3,1 | 3,1 | 2 | | | 149,50 € | | | 04624-50-205011011 | A | a doppia azione | 20 | 50 | 95 | 6,4 | 7 | 4,4 | 30 | 24,5 | 11 | 16,5 | 8 | 10 | 3,1 | 3,1 | 2 | | | 157,55 € | | | 04624-50-252011011 | A | a doppia azione | 25 | 20 | 64 | 8,6 | 7 | 6,4 | 33 | - | 11 | 18 | 10 | 13 | 4,9 | 4,9 | 2,9 | | | 148,35 € | | | 04624-50-255011011 | A | a doppia azione | 25 | 50 | 94 | 8,6 | 7 | 6,4 | 33 | 26 | 11 | 18 | 10 | 13 | 4,9 | 4,9 | 2,9 | | | 174,80 € | | | 04624-50-322511011 | A | a doppia azione | 32 | 25 | 75 | 10,6 | 10 | 7,6 | 38 | - | 11 | 22 | 12 | 17 | 8 | 8 | 4,9 | | | 179,40 € | | | 04624-50-325011011 | A | a doppia azione | 32 | 50 | 100 | 10,6 | 10 | 7,6 | 38 | 27 | 11 | 22 | 12 | 17 | 8 | 8 | 4,9 | | | 225,40 € | | | 04624-50-402511011 | A | a doppia azione | 40 | 25 | 79 | 10,6 | 10 | 10,6 | 40 | - | 11 | 24 | 12 | 22 | 12,5 | 12,6 | 7,7 | | | 198,95 € | | | 04624-50-405011011 | A | a doppia azione | 40 | 50 | 104 | 10,6 | 10 | 10,6 | 40 | 27 | 11 | 24 | 12 | 22 | 12,5 | 12,6 | 7,7 | | | 247,25 € | |
|

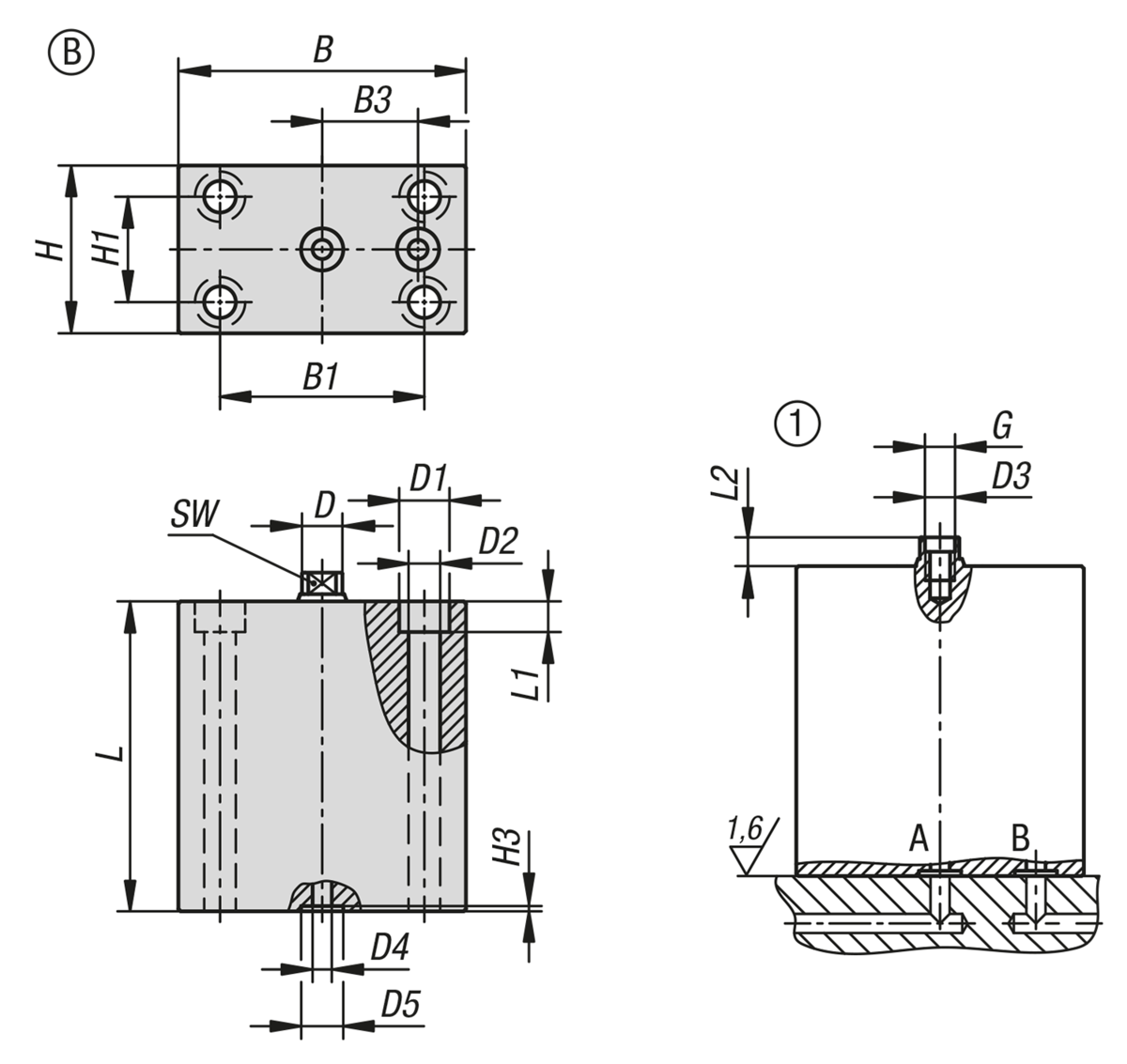

Cilindro a blocco idraulico con raschiatore in metallo ad azione doppia / semplice con ritorno della molla, forma B |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Diametro
del pistone | Corsa | Tipo di
attacco | B
| B1 | B3
| D | D1 | D2 | D3 | D4 | D5 | G | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-50-160822021 | B | ad azione singola | 16 | 8 | Raccordo O-ring flangiato | 60 | 40 | 20 | 10 | 11 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | | | 164,45 € | | | 04624-50-162022021 | B | ad azione singola | 16 | 20 | Raccordo O-ring flangiato | 60 | 40 | 20 | 10 | 11 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | | | 182,85 € | | | 04624-50-200822021 | B | ad azione singola | 20 | 8 | Raccordo O-ring flangiato | 60 | 40 | 22 | 12 | 11 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | | | 167,90 € | | | 04624-50-202022021 | B | ad azione singola | 20 | 20 | Raccordo O-ring flangiato | 60 | 40 | 22 | 12 | 11 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | | | 184,00 € | | | 04624-50-250822021 | B | ad azione singola | 25 | 8 | Raccordo O-ring flangiato | 65 | 50 | 25 | 16 | 14 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | | | 167,90 € | | | 04624-50-252022021 | B | ad azione singola | 25 | 20 | Raccordo O-ring flangiato | 65 | 50 | 25 | 16 | 14 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | | | 194,35 € | | | 04624-50-321022021 | B | ad azione singola | 32 | 10 | Raccordo O-ring flangiato | 75 | 55 | 27,5 | 20 | 18 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | | | 198,95 € | | | 04624-50-322022021 | B | ad azione singola | 32 | 20 | Raccordo O-ring flangiato | 75 | 55 | 27,5 | 20 | 18 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | | | 244,95 € | | | 04624-50-401022021 | B | ad azione singola | 40 | 10 | Raccordo O-ring flangiato | 85 | 63 | 31,5 | 25 | 18 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | | | 231,15 € | | | 04624-50-402022021 | B | ad azione singola | 40 | 20 | Raccordo O-ring flangiato | 85 | 63 | 31,5 | 25 | 18 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | | | 278,30 € | | | 04624-50-161612021 | B | a doppia azione | 16 | 16 | Raccordo O-ring flangiato | 60 | 40 | 20 | 10 | 11 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | | | 164,45 € | | | 04624-50-163212021 | B | a doppia azione | 16 | 32 | Raccordo O-ring flangiato | 60 | 40 | 20 | 10 | 11 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | | | 182,85 € | | | 04624-50-165012021 | B | a doppia azione | 16 | 50 | Raccordo O-ring flangiato | 60 | 40 | 20 | 10 | 11 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | | | 182,85 € | | | 04624-50-201612021 | B | a doppia azione | 20 | 16 | Raccordo O-ring flangiato | 60 | 40 | 22 | 12 | 11 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | | | 161,00 € | | | 04624-50-203212021 | B | a doppia azione | 20 | 32 | Raccordo O-ring flangiato | 60 | 40 | 22 | 12 | 11 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | | | 164,45 € | | | 04624-50-205012021 | B | a doppia azione | 20 | 50 | Raccordo O-ring flangiato | 60 | 40 | 22 | 12 | 11 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | | | 170,20 € | | | 04624-50-252012021 | B | a doppia azione | 25 | 20 | Raccordo O-ring flangiato | 65 | 50 | 25 | 16 | 14 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | | | 167,90 € | | | 04624-50-255012021 | B | a doppia azione | 25 | 50 | Raccordo O-ring flangiato | 65 | 50 | 50 | 16 | 14 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | | | 174,80 € | | | 04624-50-322512021 | B | a doppia azione | 32 | 25 | Raccordo O-ring flangiato | 75 | 55 | 27,5 | 20 | 18 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | | | 198,95 € | | | 04624-50-325012021 | B | a doppia azione | 32 | 50 | Raccordo O-ring flangiato | 75 | 55 | 27,5 | 20 | 18 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | | | 244,95 € | | | 04624-50-402512021 | B | a doppia azione | 40 | 25 | Raccordo O-ring flangiato | 85 | 63 | 31,5 | 25 | 18 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | | | 231,15 € | | | 04624-50-405012021 | B | a doppia azione | 40 | 50 | Raccordo O-ring flangiato | 85 | 63 | 31,5 | 25 | 18 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | | | 278,30 € | |
| N. ordine | Forma | Tipo
di stampo | Diametro
del pistone | Corsa | H | H1 | H3 | L | L1 | L2 | SW | Superficie del pistone
effettiva
(cm²) | Forza di compressione
a 100 bar
(kN) | Forza di trazione
a 100 bar
(kN) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-50-160822021 | B | ad azione singola | 16 | 8 | 35 | 22 | 1,1 | 56 | 6,4 | 6 | 8 | 2 | 2 | - | | | 164,45 € | | | 04624-50-162022021 | B | ad azione singola | 16 | 20 | 35 | 22 | 1,1 | 91 | 6,4 | 6 | 8 | 2 | 2 | - | | | 182,85 € | | | 04624-50-200822021 | B | ad azione singola | 20 | 8 | 35 | 22 | 1,1 | 61 | 6,4 | 7 | 10 | 3,1 | 3,1 | - | | | 167,90 € | | | 04624-50-202022021 | B | ad azione singola | 20 | 20 | 35 | 22 | 1,1 | 95 | 6,4 | 7 | 10 | 3,1 | 3,1 | - | | | 184,00 € | | | 04624-50-250822021 | B | ad azione singola | 25 | 8 | 45 | 30 | 1,1 | 64 | 8,6 | 7 | 13 | 4,9 | 4,9 | - | | | 167,90 € | | | 04624-50-252022021 | B | ad azione singola | 25 | 20 | 45 | 30 | 1,1 | 94 | 8,6 | 7 | 13 | 4,9 | 4,9 | - | | | 194,35 € | | | 04624-50-321022021 | B | ad azione singola | 32 | 10 | 55 | 35 | 1,1 | 75 | 10,6 | 10 | 17 | 8 | 8 | - | | | 198,95 € | | | 04624-50-322022021 | B | ad azione singola | 32 | 20 | 55 | 35 | 1,1 | 100 | 10,6 | 10 | 17 | 8 | 8 | - | | | 244,95 € | | | 04624-50-401022021 | B | ad azione singola | 40 | 10 | 63 | 40 | 1,1 | 79 | 10,6 | 10 | 22 | 12,5 | 12,6 | - | | | 231,15 € | | | 04624-50-402022021 | B | ad azione singola | 40 | 20 | 63 | 40 | 1,1 | 104 | 10,6 | 10 | 22 | 12,5 | 12,6 | - | | | 278,30 € | | | 04624-50-161612021 | B | a doppia azione | 16 | 16 | 35 | 22 | 1,1 | 56 | 6,4 | 6 | 8 | 2 | 2 | 1,2 | | | 164,45 € | | | 04624-50-163212021 | B | a doppia azione | 16 | 32 | 35 | 22 | 1,1 | 73 | 6,4 | 6 | 8 | 2 | 2 | 1,2 | | | 182,85 € | | | 04624-50-165012021 | B | a doppia azione | 16 | 50 | 35 | 22 | 1,1 | 91 | 6,4 | 6 | 8 | 2 | 2 | 1,2 | | | 182,85 € | | | 04624-50-201612021 | B | a doppia azione | 20 | 16 | 35 | 22 | 1,1 | 61 | 6,4 | 7 | 10 | 3,1 | 3,1 | 2 | | | 161,00 € | | | 04624-50-203212021 | B | a doppia azione | 20 | 32 | 35 | 22 | 1,1 | 77 | 6,4 | 7 | 10 | 3,1 | 3,1 | 2 | | | 164,45 € | | | 04624-50-205012021 | B | a doppia azione | 20 | 50 | 35 | 22 | 1,1 | 95 | 6,4 | 7 | 10 | 3,1 | 3,1 | 2 | | | 170,20 € | | | 04624-50-252012021 | B | a doppia azione | 25 | 20 | 45 | 30 | 1,1 | 64 | 8,6 | 7 | 13 | 4,9 | 4,9 | 2,9 | | | 167,90 € | | | 04624-50-255012021 | B | a doppia azione | 25 | 50 | 45 | 30 | 1,1 | 94 | 8,6 | 7 | 13 | 4,9 | 4,9 | 2,9 | | | 174,80 € | | | 04624-50-322512021 | B | a doppia azione | 32 | 25 | 55 | 35 | 1,1 | 75 | 10,6 | 10 | 17 | 8 | 8 | 4,9 | | | 198,95 € | | | 04624-50-325012021 | B | a doppia azione | 32 | 50 | 55 | 35 | 1,1 | 100 | 10,6 | 10 | 17 | 8 | 8 | 4,9 | | | 244,95 € | | | 04624-50-402512021 | B | a doppia azione | 40 | 25 | 63 | 40 | 1,1 | 79 | 10,6 | 10 | 22 | 12,5 | 12,6 | 7,7 | | | 231,15 € | | | 04624-50-405012021 | B | a doppia azione | 40 | 50 | 63 | 40 | 1,1 | 104 | 10,6 | 10 | 22 | 12,5 | 12,6 | 7,7 | | | 278,30 € | |
|

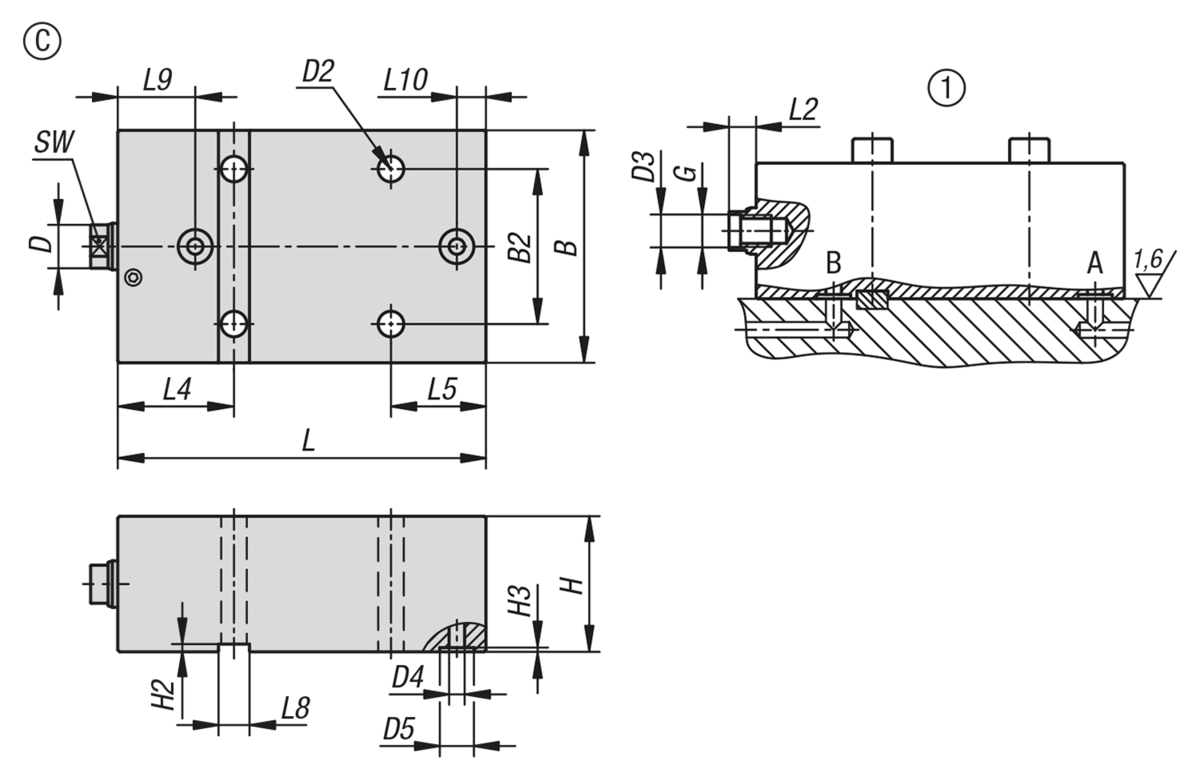

Cilindro a blocco idraulico con raschiatore in metallo ad azione doppia / semplice con ritorno della molla, forma C |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Tipo
di stampo | Diametro
del pistone | Corsa | Tipo di
attacco | B
| B2 | D | D2 | D3 | D4 | D5 | G | H | H2 | H3 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-50-160822031 | C | ad azione singola | 16 | 8 | Raccordo O-ring flangiato | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 143,75 € | | | 04624-50-162022031 | C | ad azione singola | 16 | 20 | Raccordo O-ring flangiato | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 161,00 € | | | 04624-50-200822031 | C | ad azione singola | 20 | 8 | Raccordo O-ring flangiato | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 144,90 € | | | 04624-50-202022031 | C | ad azione singola | 20 | 20 | Raccordo O-ring flangiato | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 166,75 € | | | 04624-50-250822031 | C | ad azione singola | 25 | 8 | Raccordo O-ring flangiato | 65 | 50 | 16 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | 45 | 2 | 1,1 | | | 147,20 € | | | 04624-50-252022031 | C | ad azione singola | 25 | 20 | Raccordo O-ring flangiato | 65 | 50 | 16 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | 45 | 2 | 1,1 | | | 173,65 € | | | 04624-50-321022031 | C | ad azione singola | 32 | 10 | Raccordo O-ring flangiato | 75 | 55 | 20 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | 55 | 3 | 1,1 | | | 162,15 € | | | 04624-50-322022031 | C | ad azione singola | 32 | 20 | Raccordo O-ring flangiato | 75 | 55 | 20 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | 55 | 3 | 1,1 | | | 202,40 € | | | 04624-50-401022031 | C | ad azione singola | 40 | 10 | Raccordo O-ring flangiato | 85 | 63 | 25 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | 63 | 3 | 1,1 | | | 175,95 € | | | 04624-50-402022031 | C | ad azione singola | 40 | 20 | Raccordo O-ring flangiato | 85 | 63 | 25 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | 63 | 3 | 1,1 | | | 219,65 € | | | 04624-50-161612031 | C | a doppia azione | 16 | 16 | Raccordo O-ring flangiato | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 139,15 € | | | 04624-50-163212031 | C | a doppia azione | 16 | 32 | Raccordo O-ring flangiato | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 148,35 € | | | 04624-50-165012031 | C | a doppia azione | 16 | 50 | Raccordo O-ring flangiato | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 148,35 € | | | 04624-50-201612031 | C | a doppia azione | 20 | 16 | Raccordo O-ring flangiato | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 147,20 € | | | 04624-50-203212031 | C | a doppia azione | 20 | 32 | Raccordo O-ring flangiato | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 149,50 € | | | 04624-50-205012031 | C | a doppia azione | 20 | 50 | Raccordo O-ring flangiato | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 157,55 € | | | 04624-50-252012031 | C | a doppia azione | 25 | 20 | Raccordo O-ring flangiato | 65 | 50 | 16 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | 45 | 2 | 1,1 | | | 136,85 € | | | 04624-50-255012031 | C | a doppia azione | 25 | 50 | Raccordo O-ring flangiato | 65 | 50 | 16 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | 45 | 2 | 1,1 | | | 156,40 € | | | 04624-50-322512031 | C | a doppia azione | 32 | 25 | Raccordo O-ring flangiato | 75 | 55 | 20 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | 55 | 3 | 1,1 | | | 162,15 € | | | 04624-50-325012031 | C | a doppia azione | 32 | 50 | Raccordo O-ring flangiato | 75 | 55 | 20 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | 55 | 3 | 1,1 | | | 202,40 € | | | 04624-50-402512031 | C | a doppia azione | 40 | 25 | Raccordo O-ring flangiato | 85 | 63 | 25 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | 63 | 3 | 1,1 | | | 175,95 € | | | 04624-50-405012031 | C | a doppia azione | 40 | 50 | Raccordo O-ring flangiato | 85 | 63 | 25 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | 63 | 3 | 1,1 | | | 219,65 € | |
| N. ordine | Forma | Tipo
di stampo | Diametro
del pistone | Corsa | L | L4 | L5 | L8 | L9 | L10 | SW | Superficie del pistone
effettiva
(cm²) | Forza di compressione
a 100 bar
(kN) | Forza di trazione
a 100 bar
(kN) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04624-50-160822031 | C | ad azione singola | 16 | 8 | 56 | 30 | - | 8 | 20,5 | 7 | 8 | 2 | 2 | - | | | 143,75 € | | | 04624-50-162022031 | C | ad azione singola | 16 | 20 | 91 | 30 | - | 8 | 20,5 | 7 | 8 | 2 | 2 | - | | | 161,00 € | | | 04624-50-200822031 | C | ad azione singola | 20 | 8 | 61 | 30 | - | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | - | | | 144,90 € | | | 04624-50-202022031 | C | ad azione singola | 20 | 20 | 95 | 30 | - | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | - | | | 166,75 € | | | 04624-50-250822031 | C | ad azione singola | 25 | 8 | 64 | 33 | - | 10 | 21 | 7,5 | 13 | 4,9 | 4,9 | - | | | 147,20 € | | | 04624-50-252022031 | C | ad azione singola | 25 | 20 | 94 | 33 | - | 10 | 21 | 7,5 | 13 | 4,9 | 4,9 | - | | | 173,65 € | | | 04624-50-321022031 | C | ad azione singola | 32 | 10 | 75 | 38 | - | 12 | 25 | 10 | 17 | 8 | 8 | - | | | 162,15 € | | | 04624-50-322022031 | C | ad azione singola | 32 | 20 | 100 | 38 | - | 12 | 25 | 10 | 17 | 8 | 8 | - | | | 202,40 € | | | 04624-50-401022031 | C | ad azione singola | 40 | 10 | 79 | 40 | - | 12 | 27 | 10 | 22 | 12,5 | 12,6 | - | | | 175,95 € | | | 04624-50-402022031 | C | ad azione singola | 40 | 20 | 104 | 40 | - | 12 | 27 | 10 | 22 | 12,5 | 12,6 | - | | | 219,65 € | | | 04624-50-161612031 | C | a doppia azione | 16 | 16 | 56 | 30 | - | 8 | 20,5 | 7 | 8 | 2 | 2 | 1,2 | | | 139,15 € | | | 04624-50-163212031 | C | a doppia azione | 16 | 32 | 73 | 30 | - | 8 | 20,5 | 7 | 8 | 2 | 2 | 1,2 | | | 148,35 € | | | 04624-50-165012031 | C | a doppia azione | 16 | 50 | 91 | 30 | 24,5 | 8 | 20,5 | 7 | 8 | 2 | 2 | 1,2 | | | 148,35 € | | | 04624-50-201612031 | C | a doppia azione | 20 | 16 | 61 | 30 | - | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | 2 | | | 147,20 € | | | 04624-50-203212031 | C | a doppia azione | 20 | 32 | 77 | 30 | - | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | 2 | | | 149,50 € | | | 04624-50-205012031 | C | a doppia azione | 20 | 50 | 95 | 30 | 24,5 | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | 2 | | | 157,55 € | | | 04624-50-252012031 | C | a doppia azione | 25 | 20 | 64 | 33 | - | 10 | 21 | 7,5 | 13 | 4,9 | 4,9 | 2,9 | | | 136,85 € | | | 04624-50-255012031 | C | a doppia azione | 25 | 50 | 94 | 33 | 26 | 10 | 21 | 7,5 | 13 | 4,9 | 4,9 | 2,9 | | | 156,40 € | | | 04624-50-322512031 | C | a doppia azione | 32 | 25 | 75 | 38 | - | 12 | 25 | 10 | 17 | 8 | 8 | 4,9 | | | 162,15 € | | | 04624-50-325012031 | C | a doppia azione | 32 | 50 | 100 | 38 | 27 | 12 | 25 | 10 | 17 | 8 | 8 | 4,9 | | | 202,40 € | | | 04624-50-402512031 | C | a doppia azione | 40 | 25 | 79 | 40 | - | 12 | 27 | 10 | 22 | 12,5 | 12,6 | 7,7 | | | 175,95 € | | | 04624-50-405012031 | C | a doppia azione | 40 | 50 | 104 | 40 | 27 | 12 | 27 | 10 | 22 | 12,5 | 12,6 | 7,7 | | | 219,65 € | |
|
