        Morsa a leva rotante pneumatica a doppia azione

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:Le morse a leva rotante sono ideali per sistemi di serraggio in condizioni di spazio ristretto. Grazie alla loro compattezza, le morse a leva rotante possono essere utilizzate in vari modi nei sistemi di serraggio con poco spazio e quindi spesso consentono soluzioni flessibili.Materiale:Alloggiamento in alluminio.
Pistone in acciaio.Versione:Pistone temprato.Nota:Nella morsa a leva rotante, la leva di serraggio è collegata all'asta del pistone. L'alimentazione d'aria per le morse a leva rotante avviene tramite canali forati.La leva di bloccaggio si muove verso il pezzo con una corsa rettilinea e lo blocca. Per rilasciare il pezzo, la leva di serraggio si ritrae a tal punto che il pezzo può essere estratto dall'alto senza collisioni. La corsa singola di una morsa a leva rotante dipende dalla selezione della leva di serraggio.

Gli elementi di serraggio devono essere controllati regolarmente per verificare la presenza di sporco e, se necessario, devono essere puliti.
È necessario assicurarsi che non si formino nidi di trucioli nell'area girevole della leva della morsa a leva rotante dovuti alla posizione di montaggio.

Durante l'installazione, la superficie della flangia della morsa a leva rotante deve essere adattata all'altezza del pezzo e deve essere disponibile un posizionamento orizzontale del punto di serraggio.
Posizionando correttamente la morsa a leva rotante, le tolleranze del pezzo possono essere compensate in modo ottimale nonostante la leva di serraggio corta.
Con la morse a leva rotante è possibile generare forze elevate. È necessario assicurarsi che i pezzi e i dispositivi di serraggio siano progettati per questi carichi.
Le morse a leva rotante possono essere dotate di leve di serraggio individuali. La forza di serraggio di una morsa a leva rotante dipende dalla lunghezza della leva di serraggio.

La leva di serraggio per morsa a leva rotante non è inclusa nella fornitura.

Osservare le istruzioni di sicurezza.Modalità di utilizzoCanali forati.Dati tecnici:Pressione d'esercizio max.: 6 bar.Montaggio:Vedere il profilo di installazione.Vantaggi:- Nessuna forza trasversale durante il serraggio.
- Dimensioni di montaggio ridotte.
- Ampia scelta di leve di serraggio.
- Accessibilità al pezzo senza collisioni.

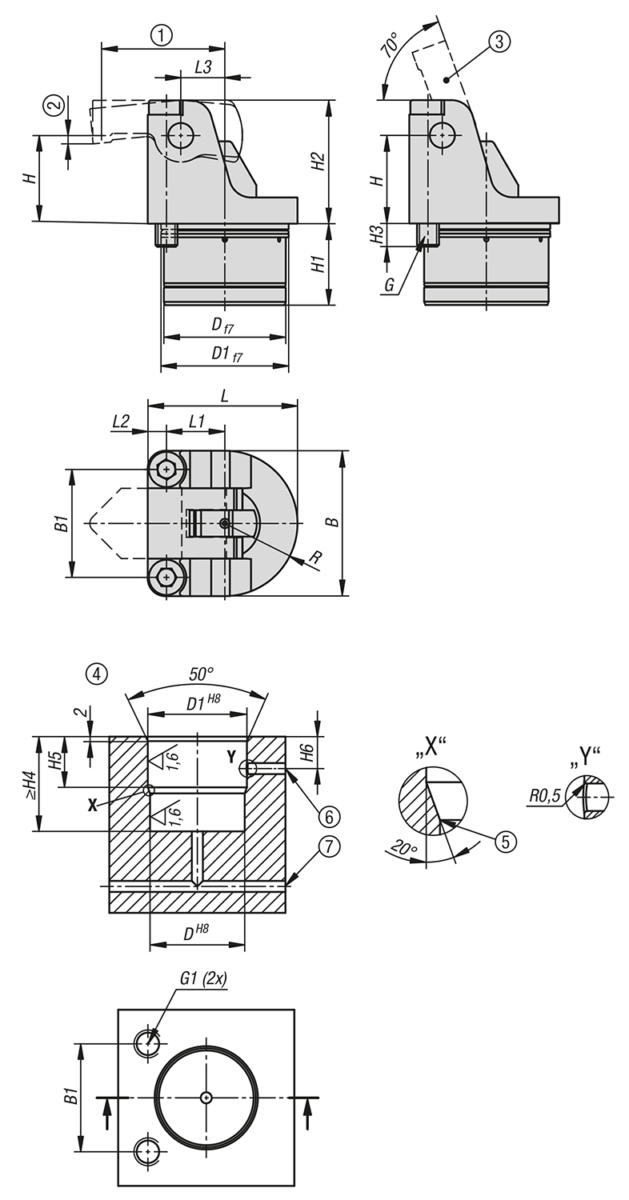

- Alimentazione a pressione senza fili.Su richiesta:Diametri e corse del pistone più grandi e con controllo di posizione.Accessori:Leva di serraggio per morsa a leva rotante 04624-30.Fornituran. 4 viti a testa cilindrica DIN EN ISO 4762 classe di resistenza 8.8 incluse.Nota disegno:

1) Lunghezza della leva di serraggio (vedi 04624-30)
2) Corsa (vedi 04624-30)
3) vedere accessori
4) Profilo di installazione
5) Bordi smussati
6) allentare
7) serrare

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04624-19 Morsa a leva rotante pneumatica a doppia azione

305 kB

Nota tecnica per morsa a leva rotante pneumatica

20,9 kB

Disegni

Selezione/filtro articoli

N. ordine	Diametro del pistone	Tipo di attacco	B	B1	D	D1	G	G1	H	H1	H2	H3	Prezzo
04624-19-121304	12	canali forati	27	19,5	20	21	M4x25	M4x8	15	22	21	7	218,50 €
04624-19-161304	16	canali forati	34	25	27	28	M5x35	M5x11	20	24	28	10,5	232,30 €
04624-19-201304	20	canali forati	40	30	34	35	M6x40	M6x10	25	27,5	35	9	300,15 €
04624-19-251304	25	canali forati	52	38,5	43	44	M8x50	M8x12	31,25	32	43,75	11,5	318,55 €
04624-19-321304	32	canali forati	66	49	57	58	M10x65	M10x16	40	37	56	15,5	334,65 €

N. ordine	Diametro del pistone	H4	H5	H6	L	L1	L2	L3	R	Forza del pistone a 6 bar (kN)	Superficie del pistone effettiva (cm²)	Prezzo
04624-19-121304	12	22,5	12	9,5	27	9,75	3,75	7,5	13,5	0,14	2,27	218,50 €
04624-19-161304	16	24,5	13	10	35	13,5	4,5	10	17	0,27	4,52	232,30 €
04624-19-201304	20	28	15	11	41,5	16,5	5	12,5	20	0,42	7,06	300,15 €
04624-19-251304	25	33	19	13	53,5	20,75	6,75	15,63	26	0,68	11,34	318,55 €
04624-19-321304	32	38	21	14,5	68	26,5	8,5	20	33	1,27	21,23	334,65 €
