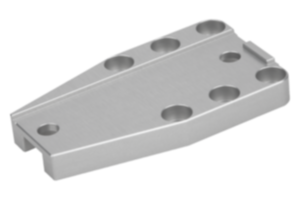

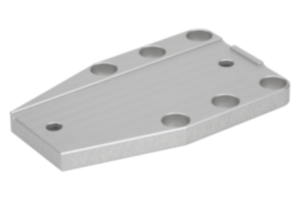

Piastre di supporto alluminio per morse a vite di precisione

33225-16

Piastre di supporto alluminio per morse a vite di precisione

Prodotti
- THE BIG GREEN BOOK
  - norelem controlla - Elementi di misurazione e controllo
    - Elementi standard per dispositivi di controllo e di prova
      - Piastre di supporto alluminio per morse a vite di precisione

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alluminio.Versione:Alluminio anodizzato.Nota:La piastre di supporto alluminio possono essere utilizzate come piastra d'appoggio per morse a vite di precisione 33225-10.
Le morse a vite di precisione possono essere montate, con l'ausilio delle piastre di supporto, su tutti i sistemi di posizionamento con dimensione B=29 o B=46.Accessori:Compatibile con tavole di posizionamento (21100, 21102, 21104, 21120, 21122, 21124), tavole ortogonali (21130, 21132, 21133, 21134, 21136, 21137) e tavole elevatrici (21140, 21142).Particolarità:

RoHS

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 33225-16 Piastre di supporto alluminio per morse a vite di precisione

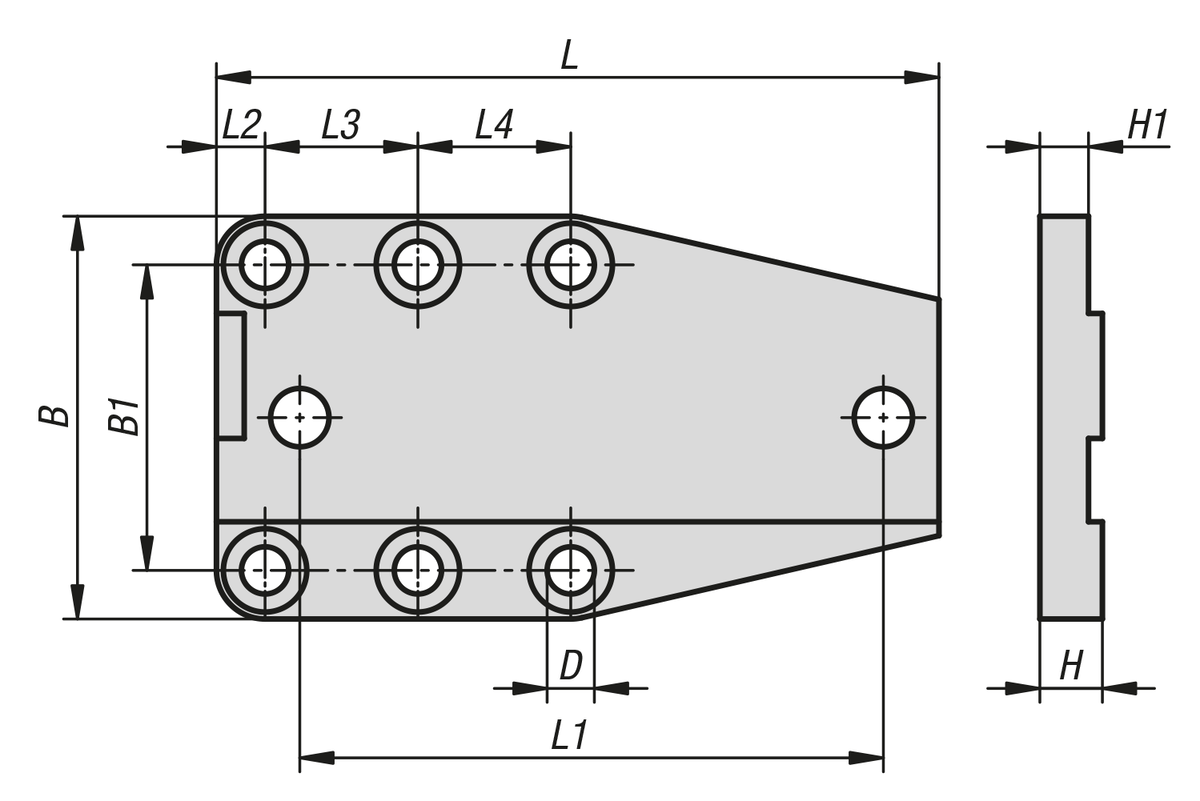

Disegni

Piastre di supporto alluminio per morse a vite di precisione

Selezione/filtro articoli

N. ordine	B	B1	D	H	H1	L	L1	L2	L3	L4	CAD	Acc.	Prezzo	Ordinare
33225-16-152952	29	22	3,4	7	6	52	42	3,5	11	11			44,09 €
33225-16-254677	46	36	4,5	7	6	77	62,5	5	18	18			53,22 €
