Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio inox.Nota:Ganasce intercambiabili per le morse a vite di precisione 33225-10.

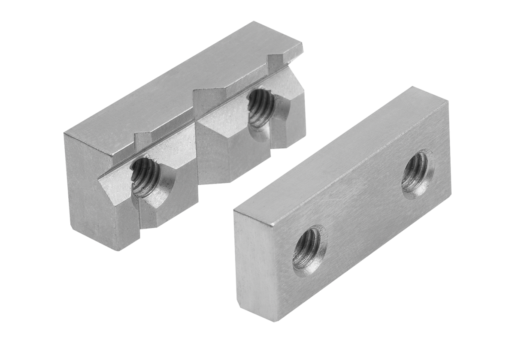

Forma A: set ganasce composto da una ganascia a prisma e ganasce lisce.

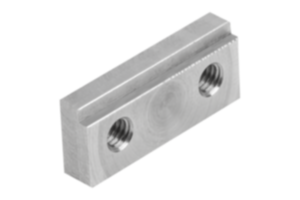

Forma B: ganasce a gradino.
Forma C: ganasce a prisma con perno di arresto.FornituraForma A: 1x ganasce a prisma e 1x ganasce liscia.
Forma B: 1x ganasce a gradino.
Forma C: 1x ganasce a prisma con perno di arresto.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 33225-15 Ganasce acciaio inox per morse a vite di precisione

441 kB

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	Versione 2	Forma	VPE	B	B1	B2	B3	D	D1	H	H1	H2	H3	L	L1	L2	L3	Prezzo
33225-15-1520	1 pz. prisma	1 pz. liscio	A	Set	15	8,5	10,2	-	M2	-	6,3	3,3	4	-	4/3	1	0,5	-	36,42 €
33225-15-2520	1 pz. prisma	1 pz. liscio	A	Set	25	15	17	-	M4	-	10,3	5	7	-	6,2/4,5	2	1	-	48,33 €
33225-15-3520	1 pz. prisma	1 pz. liscio	A	Set	35	21	23,8	-	M5	-	14,4	7	9,8	-	8,2/6	2,5	1,8	-	62,91 €
33225-15-1501	liscio	separato	B	-	15	8,5	-	-	M2	-	6,3	3,3	-	4,8	3	-	-	1	9,26 €
33225-15-2501	liscio	separato	B	-	25	15	-	-	M4	-	10,3	5	-	8,5	4,5	-	-	1,3	13,24 €
33225-15-3501	liscio	separato	B	-	35	21	-	-	M5	-	14,4	7	-	12,4	6	-	-	1,5	22,51 €
33225-15-1511	prisma	con perno di arresto	C	-	15	8,5	10,2	2,5	M2	1	6,3	3,3	4	-	4	1	0,5	-	13,24 €
33225-15-2511	prisma	con perno di arresto	C	-	25	15	17	4	M4	2	10,3	5	7	-	6,2	2	1	-	19,87 €
33225-15-3511	prisma	con perno di arresto	C	-	35	21	23,8	6	M5	3	14,4	7	9,8	-	8,2	2,5	1,8	-	29,13 €
