Ganasce di supporto con prisma per ganascia fissa DS e ES

41505-04

Ganasce di supporto con prisma per ganascia fissa DS e ES

Prodotti
- THE BIG GREEN BOOK
  - Tecnica di serraggio
    - Tecnica di serraggio con morsa a vite
      - Sistemi di serraggio multiplo
        Ganasce di supporto con prisma per ganascia fissa DS e ES

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio per utensili.Versione:temprato e rettificato (HRC 55).Nota:Le ganasce di supporto a prisma vengono utilizzate per il serraggio di pezzi circolari. La scanalatura longitudinale sul lato posteriore consente un allineamento preciso sulle ganasce fisse ES e DS.Utilizzo:Le ganasce di supporto con prisma vengono avvitate sulle battute fisse ES e DS.Vantaggi:I pezzi circolari possono essere serrati alle ganasce di supporto con prisma con precisione di ripetibilità.Particolarità:

RoHS

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 41505-04 Ganasce di supporto con prisma per ganascia fissa DS e ES

Disegni

Ganasce di supporto con prisma per ganascia fissa DS e ES

Selezione/filtro articoli

N. ordine	Larghezza sistema	L	B	H	L1	B1	B2	D	max. diametro di serraggio	D1 per vite DIN 912	CAD	Acc.	Prezzo	Ordinare
41505-04-05070	50	54,98	50	25	23,5	30	5	42	70	M5			84,53 €

Altri articoli di questa categoria

<< | < | 1-10 | 11-15 | > | >>

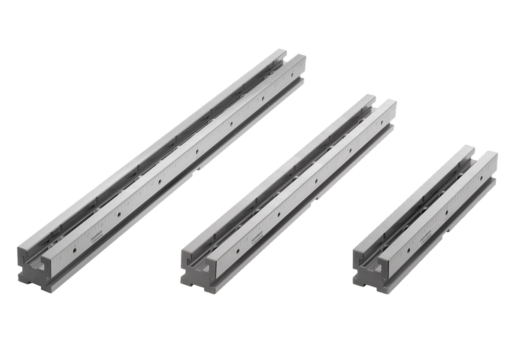

Guide di serraggio per sistema di bloccaggio multiplo

41500

Guide di serraggio
per sistema di bloccaggio multiplo

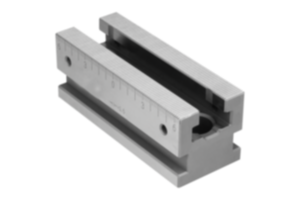

Guide di serraggio corte per sistema di bloccaggio multiplo

41500-05

Guide di serraggio corte
per sistema di bloccaggio multiplo

Morsetto a V

41501

Morsetto a V

Morsetto a cuneo con ganascia fissa per sistema di bloccaggio multiplo

41501-05

Morsetto a cuneo con ganascia fissa
per sistema di bloccaggio multiplo

Ganasce fisse ES per sistema di bloccaggio multiplo

41502

Ganasce fisse ES
per sistema di bloccaggio multiplo

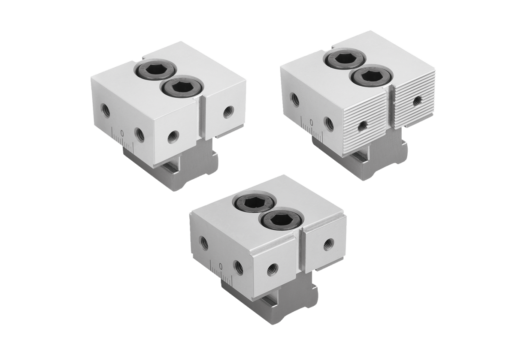

Ganasce fisse DS per sistema di bloccaggio multiplo
