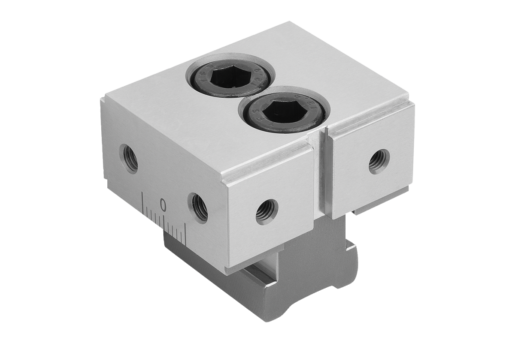

Ganascia fissa DS
1355
acciaio per utensili
temprato e rettificato
- Battute per il serraggio su guide di serraggio
- Collegamento ad accoppiamento geometrico tramite dentatura di precisione
- Modello largo, truciolatura difficile
- Compatibile con sistema di bloccaggio multiplo
106,26 €
Aggiunto al carrello
Denominazione
Ganascia fissa DS
Forma
C
Ausführung 1
1355
Materiale corpo base
acciaio per utensili
Superficie corpo base
temprato e rettificato
B=Larghezza
50
D1=Filettatura interna
M06
D3=Vite a testa cilindrica
M10X30
D=Filettatura interna
M05
H=Altezza
25
L=Lunghezza
44
Adatti per larghezza di sistem
50
B1
30
D1
M06
H1
12,5
H2
2
L1
2
L2
24
L3
18
Larghezza cava
5
Tipo di stampo
separato
Descrizione
Materiale
Acciaio per utensili.
Versione
temprato e rettificato (HRC 55 ±2).
Nota
I fori di montaggio laterali servono per fissare i finecorsa pezzo. Con i due fori di avvitamento sulle superfici di serraggio si possono montare ulteriori listelli di appoggio per una profondità di serraggio ottimale dei pezzi.
Utilizzo
Le ganasce fisse DS vengono posizionate sulle guide di serraggio in base alla situazione di serraggio.. Le dentature consentono, tramite la stretta della vite di fissaggio, un collegamento ad accoppiamento geometrico.
Le ganasce fisse DS garantiscono una forza di serraggio attraverso la vite di fissaggio con un collegamento ed accoppiamento geometrico. Vengono impiegate preferibilmente per lavorazioni con forze maggiori.
Le ganasce fisse DS garantiscono una forza di serraggio attraverso la vite di fissaggio con un collegamento ed accoppiamento geometrico. Vengono impiegate preferibilmente per lavorazioni con forze maggiori.
Vantaggi
La precisione della posizione viene garantita dalla scala laterale.
Fornitura
Ganascia fissa DS.
Vite di fissaggio.
Tassello.
Vite di fissaggio.
Tassello.
