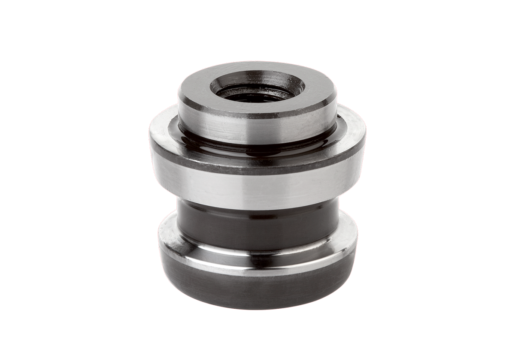

      - UNILOCK Modulo base 5 assi grandezza del sistema 50 mm

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:Corpo base ossidato.
Superfici funzionali temprate e rettificate.Nota:I moduli base a 5 assi UNILOCK, sistema con passo da 50, possono essere adattati direttamente a tavole con sistema a griglia di fori o a tavole con cave a T, nonché a piastre a griglia. Inoltre, il modulo di base con sistema a passo 50 può essere combinato con il sistema a passo 80. Pezzi da lavorare più piccoli possono essere facilmente bloccati con il sistema di serraggio modulare.

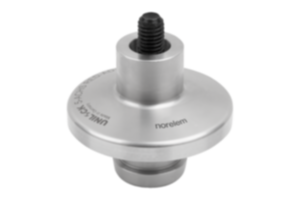

Adatto al sistema di serraggio a punto zero UNILOCK con bullone di fissaggio UNILOCK D=18 mm.
Con un bullone di fissaggio appropriato è possibile montarli anche sui sistemi di serraggio a punto zero convenzionali.

Con i bulloni di fissaggio UNILOCK e le viti M8,M10 si possono ottenere le seguenti forze di serraggio:
- forza di serraggio (M8) 15.000 N
- forza di serraggio (M10) 25.000 N
Forza di serraggio con vite a testa cilindrica DIN EN ISO 4762 -12.9

I bulloni di fissaggio possono essere serrati solo in combinazione con un'unità di cambio montata nel modulo di serraggioParticolarità:
