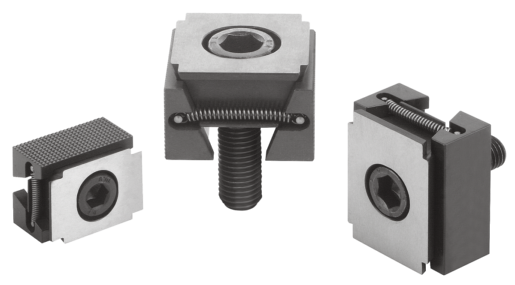

04524Morsetto a V, superfici di fissaggio lisce o zigrinate |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Doppio cuneo e segmenti di bloccaggio in acciaio da bonifica.Versione:Doppio cuneo e segmenti di bloccaggio, temprato colore nero.Nota:Grazie al principio di funzionamento che li contraddistingue, i morsetti a V sono adatti per serraggi multipli. Le superfici del cuneo consentono di raggiungere forze di serraggio notevoli.
I morsetti a V possono essere utilizzati per il serraggio sia in un foro filettato, sia in una cava a T. Se si avvita la vite di serraggio, i due segmenti di bloccaggio entrano in movimento e spingono i pezzi da lavorare contro le ganasce rigide del dispositivo di lavorazione.
Il foro oblungo integrato nel doppio cuneo consente di spostare i morsetti a V e di compensare le tolleranze.
Percorso di spostamento:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm

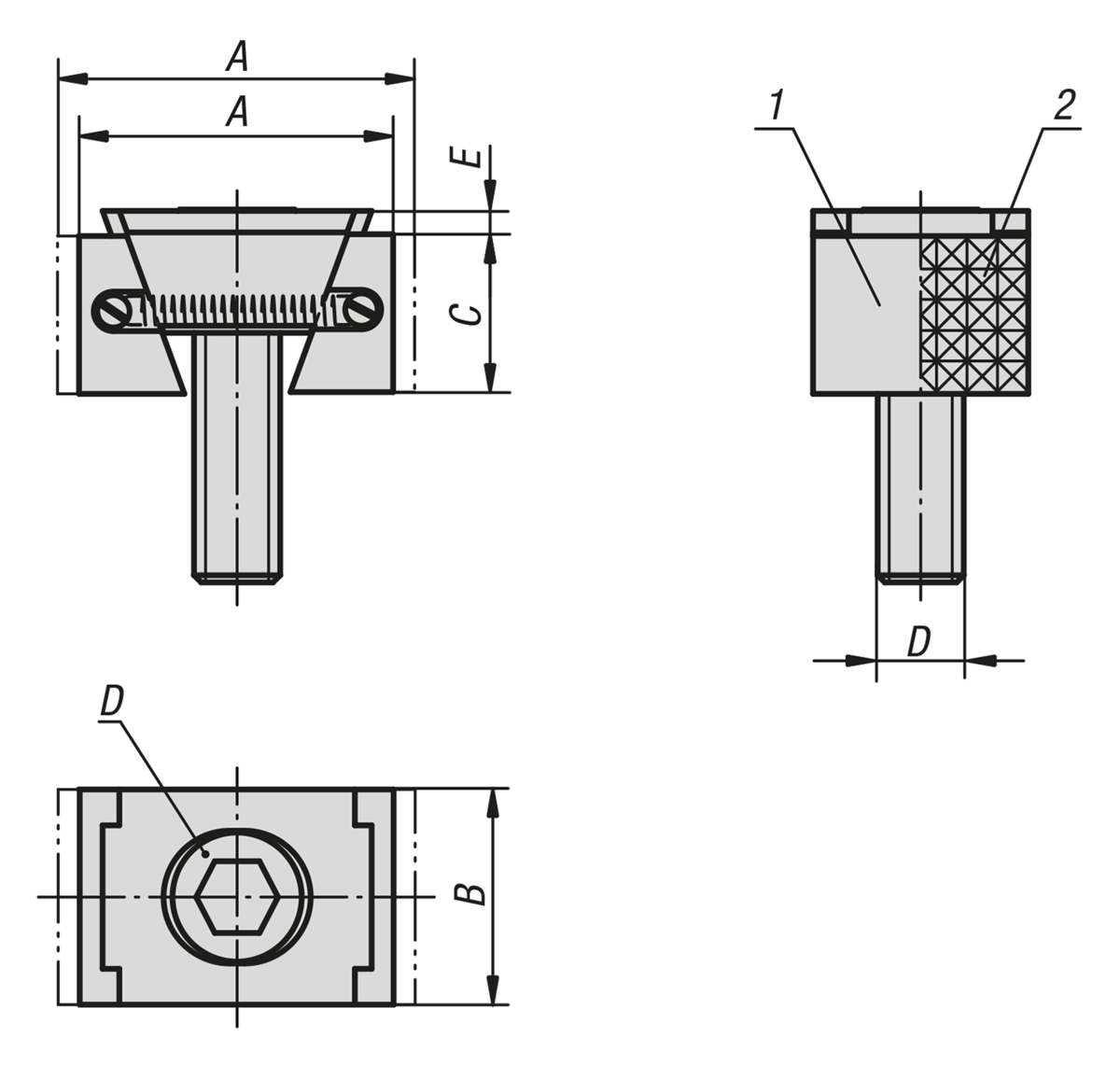

M16 = ±1,5 mmNota disegno:D) Vite a testa cilindrica DIN 6912
1) Superfici di contatto lucide
2) Superfici di contatto zigrinate
3) Morsetto a V
4) Pezzo da lavorare
5) Battuta fissa |
Selezione/filtro articoli |
|
| N. ordine | Versione 1 | Versione 2 | A
min. | A
max. | B | C | D | E | Forza di
bloccaggio
max. kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04524-1108 | liscio | stretto | 30,5 | 33,5 | 24 | 15 | M8X25 | 2 | 15 | 25 |  | | 102,55 € | | | 04524-1110 | liscio | stretto | 32 | 37 | 28 | 19 | M10X25 | 3,5 | 20 | 49 | | | 135,60 € | | | 04524-1112 | liscio | stretto | 44 | 49,5 | 30 | 22 | M12X40 | 3,5 | 30 | 85 | | | 150,48 € | | | 04524-1116 | liscio | stretto | 55 | 62 | 40 | 29 | M16X60 | 4 | 50 | 210 | | | 213,34 € | | | 04524-2108 | zigrinato | stretto | 30,5 | 33,5 | 24 | 15 | M8X25 | 2 | 15 | 25 | | | 109,69 € | | | 04524-2110 | zigrinato | stretto | 32 | 37 | 28 | 19 | M10X25 | 3,5 | 20 | 49 | | | 145,14 € | | | 04524-2112 | zigrinato | stretto | 44 | 49,5 | 30 | 22 | M12X40 | 3,5 | 30 | 85 | | | 156,94 € | | | 04524-2116 | zigrinato | stretto | 55 | 62 | 40 | 29 | M16X60 | 4 | 50 | 210 | | | 226,12 € | | | 04524-1208 | liscio | largo | 30,5 | 33,5 | 30 | 15 | M8X25 | 2 | 15 | 25 | | | 127,34 € | | | 04524-1210 | liscio | largo | 32 | 37 | 38 | 19 | M10X25 | 3,5 | 20 | 49 | | | 158,78 € | | | 04524-1212 | liscio | largo | 44 | 49,5 | 48 | 22 | M12X40 | 3,5 | 30 | 85 | | | 185,21 € | | | 04524-1216 | liscio | largo | 55 | 62 | 48 | 29 | M16X60 | 4 | 50 | 210 | | | 238,05 € | | | 04524-2208 | zigrinato | largo | 30,5 | 33,5 | 30 | 15 | M8X25 | 2 | 15 | 25 | | | 136,69 € | | | 04524-2210 | zigrinato | largo | 32 | 37 | 38 | 19 | M10X25 | 3,5 | 20 | 49 | | | 167,05 € | | | 04524-2212 | zigrinato | largo | 44 | 49,5 | 48 | 22 | M12X40 | 3,5 | 30 | 85 | | | 195,74 € | | | 04524-2216 | zigrinato | largo | 55 | 62 | 48 | 29 | M16X60 | 4 | 50 | 210 | | | 251,85 € | |
