        Alberi di prolunga per supporto del pezzo da lavorare

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Nota:Gli alberi di prolunga servono per ampliare il campo di regolazione.
Essi sono montati tra supporto per pezzo da lavorare e set di fissaggio con sfera di bloccaggio.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 02401 Alberi di prolunga per supporto del pezzo da lavorare

149 kB

Nota tecnica per il supporto del pezzo da lavorare

651 kB

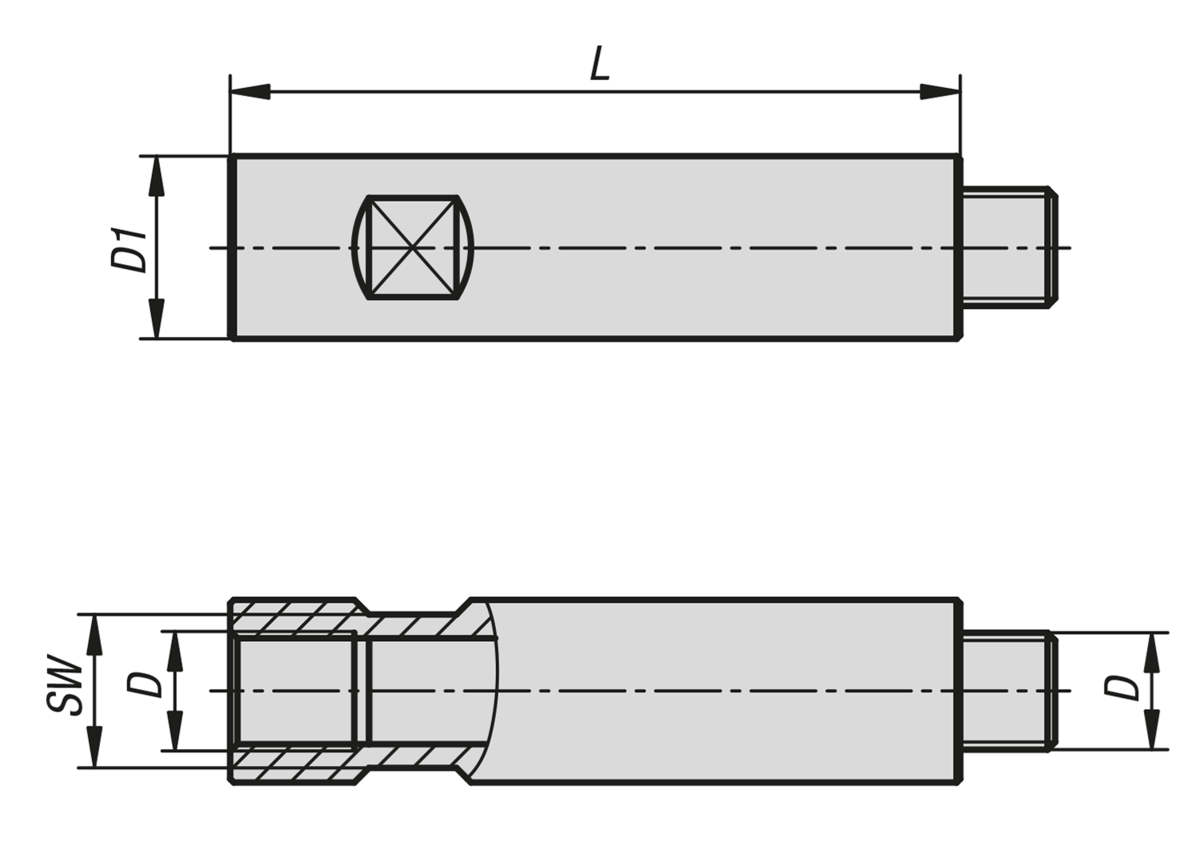

Disegni

Selezione/filtro articoli

N. ordine	Dimensioni	D	D1	L	SW	Peso kg	Prezzo
02401-1625075	25	M16x1,5	25	75	21	0,233	174,25 €
02401-1625100	25	M16x1,5	25	100	21	0,293	183,11 €
02401-1625150	25	M16x1,5	25	150	21	0,416	229,97 €
02401-1625250	25	M16x1,5	25	250	21	0,697	271,40 €
02401-1625500	25	M16x1,5	25	500	21	1,3	308,20 €
02401-2750100	50	M27x2	40	100	36	0,726	242,82 €
02401-2750150	50	M27x2	40	150	36	1,04	290,20 €
02401-2750250	50	M27x2	40	250	36	1,623	396,81 €
02401-2750500	50	M27x2	40	500	36	3,12	550,79 €
