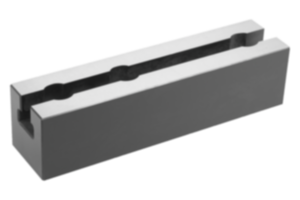

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da cementazione 1.7131.Versione:brunite.
cementate e rettificate.Nota:Le barre di serraggio servono per il fissaggio di componenti per macchinari e attrezzature attraverso la cave a T.
Il montaggio flessibile delle barre di serraggio sulla tavola della macchina o su un elemento di base si ottiene attraverso la corrispondente distanza dei fori.
Grazie alla combinazione di foro di montaggio e foro longitudinale di montaggio si ottiene un montaggio diagonale.Accessori:Viti a testa cilindrica DIN 912.
Dadi per cave a T DIN 508Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04513 Barre di serraggio per componenti per macchinari e attrezzature

136 kB

Scheda tecnica 02395-05 Barre di serraggio per componenti per macchinari e attrezzature

137 kB

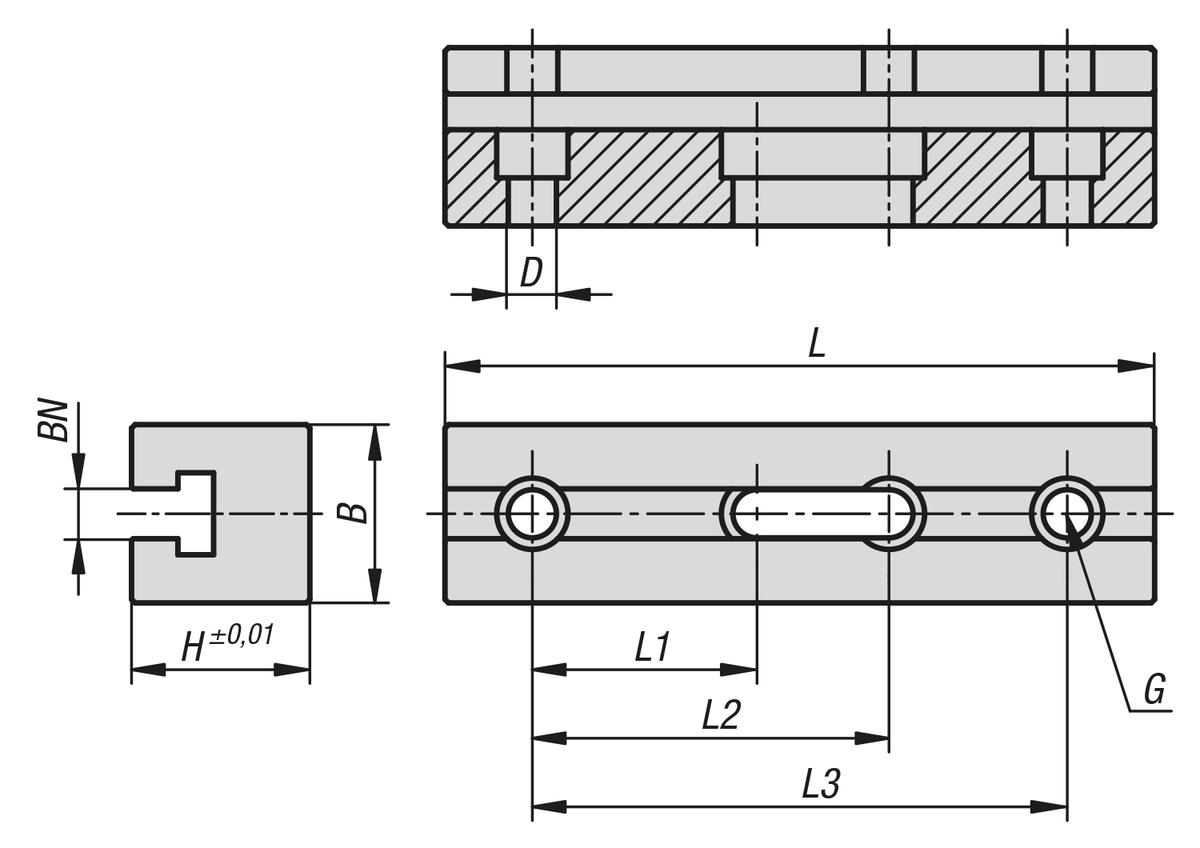

Disegni

Selezione/filtro articoli

N. ordine	BN=Larghezza cava	B	D	H	L	L1	L2	L3	G per vite a testa cilindrica	Prezzo
02395-05-14149	14	48	13,5	50	149	63	100	-	M12	184,66 €
02395-05-14199	14	48	13,5	50	199	63	100	150	M12	197,94 €
02395-05-18149	18	58	17,5	60	149	63	100	-	M16	203,25 €
02395-05-18199	18	58	17,5	60	199	63	100	150	M16	224,51 €
