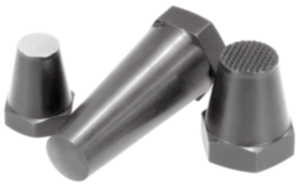

DescrizioneMateriale:Corpo in acciaio da bonifica.Versione:Corpo trattato termicamente e brunito.Nota:I perni d'appoggio servono per sostenere i pezzi non lavorati e lavorati. Inoltre, fungono da battute e pressori nella fabbricazione di utensili e di attrezzature.
Nella filettatura D è possibile avvitare o incollare perni filettati o viti prigioniere. Un modo semplice per creare un appoggio con filettatura esterna.Nota disegno:Forma A: superficie piana
Forma B: superficie sferica
Forma C: superficie zigrinata |
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma
| D | D1 | D2 | E | H | P | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02028-306012 | C | M6 | 6 | 5 | 3 | 12,5 | 4 | 11 |  | | 14,51 € | | | 02028-306025 | C | M6 | 6 | 5 | 3 | 25 | 7 | 11 | | | 15,10 € | | | 02028-308015 | C | M8 | 8 | 6 | 4 | 15 | 6 | 13 | | | 15,05 € | | | 02028-308030 | C | M8 | 8 | 6 | 4 | 30 | 9 | 13 | | | 15,87 € | | | 02028-310020 | C | M10 | 10 | 8 | 5 | 20 | 9 | 17 | | | 17,65 € | | | 02028-310040 | C | M10 | 10 | 8 | 5 | 40 | 13 | 17 | | | 18,39 € | | | 02028-312025 | C | M12 | 12 | 9,5 | 6 | 25 | 11 | 19 | | | 16,99 € | | | 02028-312050 | C | M12 | 12 | 9,5 | 6 | 50 | 16 | 19 | | | 18,54 € | | | 02028-316030 | C | M16 | 16 | 13 | 8 | 30 | 12 | 24 | | | 37,51 € | | | 02028-316060 | C | M16 | 16 | 13 | 8 | 60 | 20 | 24 | | | 43,82 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | E | H | P | R | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02028-206012 | B | M6 | 6 | 3 | 12,5 | 4 | 5 | 11 | | | 10,91 € | | | 02028-206025 | B | M6 | 6 | 3 | 25 | 7 | 5 | 11 | | | 12,78 € | | | 02028-208015 | B | M8 | 8 | 4 | 15 | 6 | 8,5 | 13 | | | 12,47 € | | | 02028-208030 | B | M8 | 8 | 4 | 30 | 9 | 8,5 | 13 | | | 13,28 € | | | 02028-210020 | B | M10 | 10 | 5 | 20 | 9 | 9 | 17 | | | 13,83 € | | | 02028-210040 | B | M10 | 10 | 5 | 40 | 13 | 9 | 17 | | | 15,17 € | | | 02028-212025 | B | M12 | 12 | 6 | 25 | 11 | 12,75 | 19 | | | 15,17 € | | | 02028-212050 | B | M12 | 12 | 6 | 50 | 16 | 12,75 | 19 | | | 16,25 € | | | 02028-216030 | B | M16 | 16 | 8 | 30 | 12 | 17 | 24 | | | 29,08 € | | | 02028-216060 | B | M16 | 16 | 8 | 60 | 20 | 17 | 24 | | | 34,66 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | E | H | P | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02028-106012 | A | M6 | 6 | 3 | 12,5 | 4 | 11 | | | 13,20 € | | | 02028-106025 | A | M6 | 6 | 3 | 25 | 7 | 11 | | | 14,81 € | | | 02028-108015 | A | M8 | 8 | 4 | 15 | 6 | 13 | | | 15,28 € | | | 02028-108030 | A | M8 | 8 | 4 | 30 | 9 | 13 | | | 17,22 € | | | 02028-110020 | A | M10 | 10 | 5 | 20 | 9 | 17 | | | 18,42 € | | | 02028-110040 | A | M10 | 10 | 5 | 40 | 13 | 17 | | | 19,58 € | | | 02028-112025 | A | M12 | 12 | 6 | 25 | 11 | 19 | | | 19,92 € | | | 02028-112050 | A | M12 | 12 | 6 | 50 | 16 | 19 | | | 21,72 € | | | 02028-116030 | A | M16 | 16 | 8 | 30 | 12 | 24 | | | 40,76 € | | | 02028-116060 | A | M16 | 16 | 8 | 60 | 20 | 24 | | | 49,63 € | |
|
