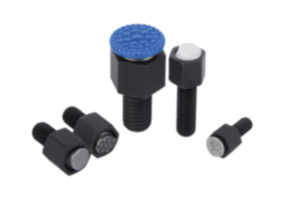

02006Supporti oscillanti regolabili con o-ring |
Indietro |
|
|
DescrizioneMateriale:Corpo in acciaio da bonifica.
Sfera in acciaio per utensili. Forma K in POM.Versione:Corpo trattato termicamente. Sfera temprata, brunita.
Sfera in POM, bianca.Nota:I supporti oscillanti servono per sostenere e fissare i pezzi non lavorati e lavorati.
Inoltre, fungono da battute, supporti e pressori nella fabbricazione di utensili e attrezzature.
Sfera bloccata contro la rotazione.Vantaggi:L'o-ring integrato trattiene la sfera in posizione e impedisce l'infiltrazione di sporco e di particelle estranee.
Ciò garantisce un movimento uniforme.Particolarità: |
Disegni (sintesi completa) |
Supporti oscillanti regolabili, con O-ring, forma C, sfera in acciaio spianata, piana |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | B | D2 | D3 | H | H1 | E | SW | Ø sfera | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02006-106X012 | C | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 |  | | 45,31 € | | | 02006-106X025 | C | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 42,08 € | | | 02006-106X040 | C | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 42,58 € | | | 02006-108X012 | C | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 50,24 € | | | 02006-108X025 | C | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 50,75 € | | | 02006-108X040 | C | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 51,45 € | |
|
Supporti oscillanti regolabili, con O-ring, forma F, sfera in acciaio spianata, con zigrinatura |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | B | D2 | D3 | H | H1 | E | SW | Ø sfera | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02006-306X012 | F | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 48,04 € | | | 02006-306X025 | F | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 48,73 € | | | 02006-306X040 | F | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 49,22 € | | | 02006-308X012 | F | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 53,30 € | | | 02006-308X025 | F | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 53,97 € | | | 02006-308X040 | F | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 54,84 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | B | D2 | D3 | H | H1 | E | SW | Ø sfera | Carico ammissibile
max. kN (solo con
carico statico) | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02006-706X012 | K | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 43,93 € | | | 02006-706X025 | K | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 44,45 € | | | 02006-706X040 | K | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 45,31 € | | | 02006-708X012 | K | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 48,91 € | | | 02006-708X025 | K | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 49,58 € | | | 02006-708X040 | K | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 50,24 € | |
|
Supporti oscillanti regolabili con O-ring, forma O, sfera in acciaio inox con superficie diamantata |
Maggiori informazioni |
| N. ordine | Forma | B | D2 | D3 | H | H1 | E | SW | SW1 | W | Ø sfera | Carico ammissibile
max. kN (solo con
carico statico) | Filtro |
|---|
| 02006-508X | O | 25 | M8 | 11 | 14,5 | 3 | 15 | 13 | - | 28 | 10 | 15,5 |  | | 02006-516X | O | 80 | M16 | 21 | 23 | 4 | 27,7 | 24 | 6 | 24 | 20 | 50,3 | | | 02006-506X | O | 25 | M6 | 8 | 10 | 2 | 11,5 | 10 | - | 28 | 7 | 9,2 | | | 02006-512X | O | 20 | M12 | 19 | 19 | 4 | 21,9 | 19 | 5 | 24 | 15 | 29,8 | | | 02006-510X | O | 50 | M10 | 14 | 16 | 3 | 19,6 | 17 | 3 | 28 | 13 | 18,8 | |
|
|
