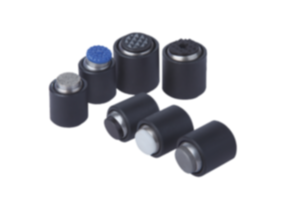

02003Supporti oscillanti con o-ring e inserti rimovibili |
Indietro |
|
|
DescrizioneMateriale:Corpo: acciaio da bonifica.
Sfera: acciaio resistente alla ruggine e agli acidi.
Inserto:
Forma C, F, M acciaio per utensili.
Forma K in POM.
Forma E: acciaio inox.
Forma O acciaio inox con superficie diamantata.
Forma P acciaio inox con superficie in poliuretano.Versione:Corpo trattato termicamente e brunito.
Sfera temprata, non trattata.
Impiego:
forma C, F temprato e brunito.
Forma M con zigrinatura in metallo duro, brunito.
Forma K in colore bianco.
Forma E temprata, non trattata.
Forma O con superficie simile a grana abrasiva 100.
Forma P con superficie in poliuretano Durezza 60° Shore.Nota:I supporti oscillanti servono per sostenere e fissare i pezzi non lavorati e lavorati.
Inoltre, fungono da battute, supporti e pressori nella fabbricazione di utensili e attrezzature.
Esercitando una lieve pressione sulla vite a testa cilindrica, è possibile rimuovere la sfera dall'alloggiamento.
Sfera bloccata contro la rotazione.Vantaggi:Maggiore efficienza grazie agli inserti intercambiabili.
L'o-ring integrato trattiene la sfera in posizione e impedisce l'infiltrazione di sporco e di particelle estranee.
Ciò garantisce un movimento uniforme.Particolarità: |
Disegni (sintesi completa) |
Supporti oscillanti con O-ring e inserti intercambiabili, forma C, inserto in acciaio spianato,
piano |
Maggiori informazioni |
Selezione/filtro articoli |
|
|
|
Supporti oscillanti regolabili, con O-ring e inserti intercambiabili, forma M, inserto spianato, con zigrinatura |
Maggiori informazioni |
Selezione/filtro articoli |
|
|
Supporti oscillanti con O-ring e inserti intercambiabili, forma K, inserto POM spianato, piano |
Maggiori informazioni |
Selezione/filtro articoli |
|
|
Supporti oscillanti regolabili, con O-ring e inserti intercambiabili, forma M, inserto spianato, con zigrinatura in metallo duro |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | D1 | D2 | D3 | D4 | H | H1 | H2 | T | Ø sfera | Carico ammissibile
max. kN (solo con
carico statico) | N. ordine
per inserto | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02003-936X036 | M | 36 | M12 | 25 | 19 | 36 | 4 | 10 | 11 | 28 | 136 | 07113-25107 |  |  | 128,42 € | | | 02003-917X022 | M | 17 | M6 | 10 | 7,9 | 22 | 4 | 10 | 7 | 13 | 28 | 07113-10107 | | | 76,77 € | | | 02003-924X028 | M | 24 | M10 | 16 | 12,7 | 28 | 4 | 10 | 8 | 20 | 58 | 07113-16107 | | | 92,08 € | | | 02003-930X030 | M | 30 | M12 | 20 | 15,9 | 30 | 4 | 10 | 9 | 23 | 95 | 07113-20107 | | | 102,99 € | | | 02003-919X024 | M | 19 | M8 | 12 | 9,5 | 24 | 4 | 10 | 8 | 15 | 39 | 07113-12107 | | | 83,08 € | |
|
|
|
