Supporti oscillanti

Indietro

Prodotti
- Sistemi di bloccaggio pezzi
  - Sistema di bloccaggio modulare
    - Elementi di sostegno e di appoggio
      - Supporti oscillanti

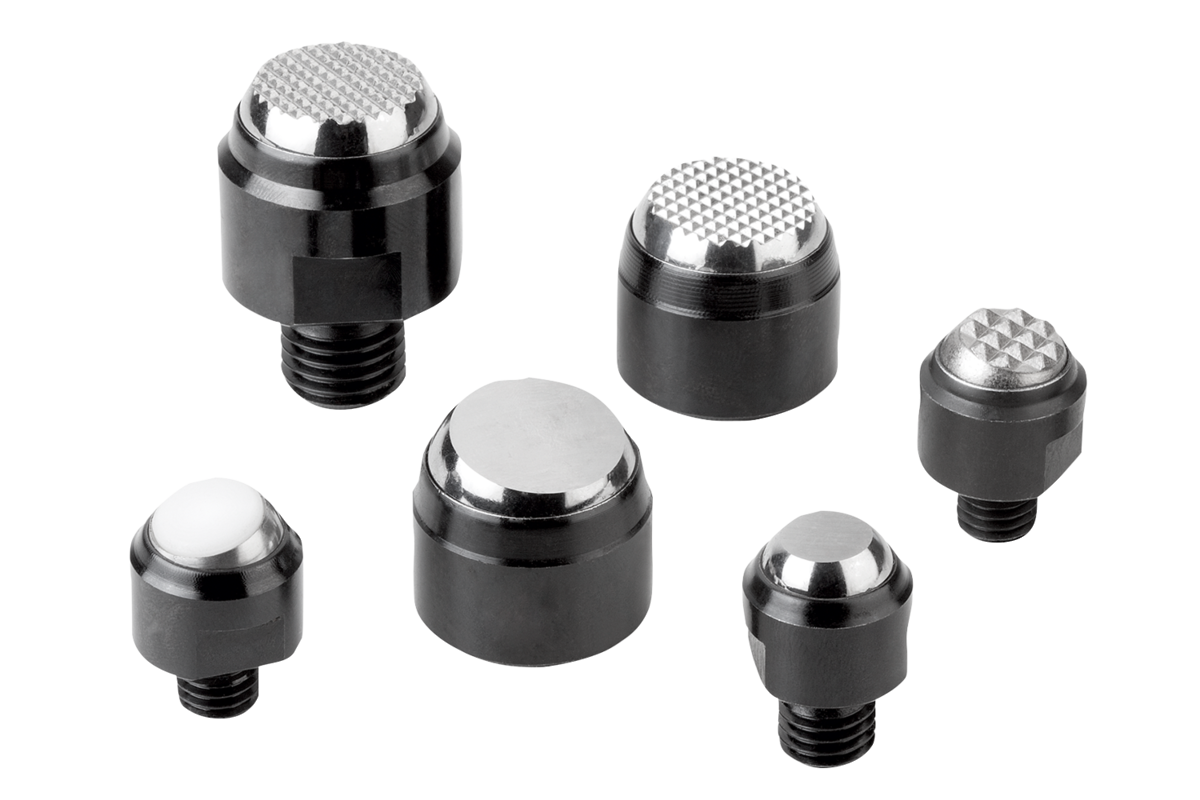

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Corpo in acciaio da bonifica,
sfera in acciaio per cuscinetti volventi 1.2067.
Forma D: sfera con inserto in POM.
Forma H: sfera con inserto in POM.
Forma K: sfera con inserto in metallo duro.
Forma M: sfera in metallo duro.Versione:Corpo trattato termicamente e fosfatato.
Sfera temprata.
Forma M sfera nichelata.Nota:I supporti oscillanti trovano impiego come battute, supporti e pressori nella costruzione di attrezzi.

Sfera bloccata contro la rotazione.

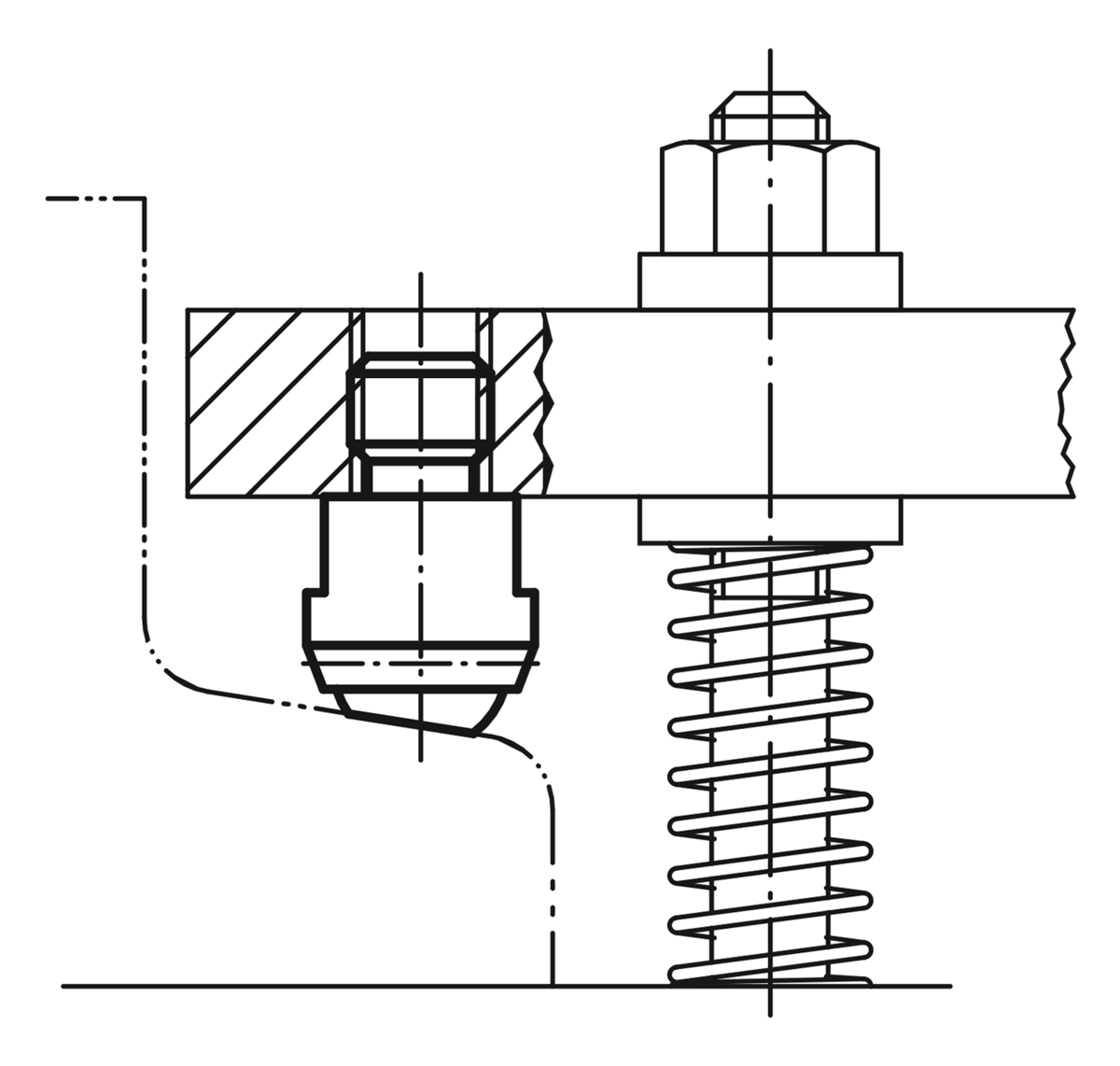

* Vale solo se è stata rispettata la profondità di foro minima.Nota disegno:

Forma C: con filettatura esterna, sfera spianata, liscia
Forma D: con filettatura esterna, sfera spianata, con inserto in POM
Forma F: con filettatura esterna, sfera spianata, con zigrinatura
Forma M: con filettatura esterna, sfera spianata, con inserto in metallo duro
Forma G: con supporto di accoppiamento, sfera spianata, liscia
Forma H: con supporto di accoppiamento, sfera spianata, con inserto in POM
Forma J: con supporto di accoppiamento, sfera spianata, con zigrinatura
Forma K: con supporto di accoppiamento, sfera spianata, con inserto in metallo duro

Particolarità:

Disegni (sintesi completa)

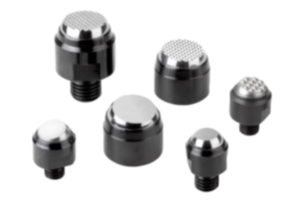

Supporti oscillanti, forma C, con filettatura esterna, sfera spianata, piana

Maggiori informazioni

Disegni

Supporti oscillanti, forma C, con filettatura esterna, sfera spianata, piana

Selezione/filtro articoli

N. ordine	Forma	B	D1	D2	D3	H	Ø sfera	SW	Carico ammissibile max. kN (solo con carico statico)	Prezzo
02000-108	C	8	13	M8	7,2	13	10	11	10	25,78 €
02000-110	C	10	20	M10	10,5	18	16	17	25	36,80 €
02000-112	C	12	20	M12	10,5	18	16	17	25	36,80 €
02000-116	C	16	30	M16	20	27	25	27	90	45,87 €
02000-120	C	20	50	M20	34,5	35	40	41	165	162,45 €

Supporti oscillanti, forma D, con filettatura esterna, sfera spianata, con inserto in POM

Maggiori informazioni

Disegni

Supporti oscillanti, forma D, con filettatura esterna, sfera spianata, con inserto in POM

Selezione/filtro articoli

N. ordine	Forma	B	D1	D2	D3	H	Ø sfera	SW	Carico ammissibile max. kN (solo con carico statico)	Prezzo
02000-208	D	8	13	M8	7,9	13	10	11	10	35,90 €
02000-210	D	10	20	M10	12,7	18	16	17	25	45,77 €
02000-212	D	12	20	M12	12,7	18	16	17	25	45,98 €

Supporti oscillanti, forma C, con filettatura esterna, sfera spianata, con zigrinatura

Maggiori informazioni

Disegni

Supporti oscillanti, forma C, con filettatura esterna, sfera spianata, con zigrinatura

Selezione/filtro articoli

N. ordine	Forma	B	D1	D2	D3	H	Ø sfera	SW	Carico ammissibile max. kN (solo con carico statico)	Prezzo
02000-308	F	8	13	M8	7,2	13	10	11	10	33,42 €
02000-310	F	10	20	M10	10,5	18	16	17	25	46,55 €
02000-312	F	12	20	M12	10,5	18	16	17	25	46,55 €
02000-316	F	16	30	M16	20	27	25	27	90	57,20 €
02000-320	F	20	50	M20	34,5	35	40	41	165	180,49 €

Supporti oscillanti, forma M, con filettatura esterna, sfera spianata, con zigrinatura

Maggiori informazioni

Disegni

Supporti oscillanti, forma M, con filettatura esterna, sfera spianata, con zigrinatura

Selezione/filtro articoli

N. ordine	Forma	B	D1	D2	D3	H	Ø sfera	SW	Carico ammissibile max. kN (solo con carico statico)	Prezzo
02000-908	M	8	13	M8	7,7	13,3	10	11	10	47,08 €
02000-910	M	10	20	M10	12	18	16	17	25	63,26 €
02000-912	M	12	20	M12	12	18	16	17	25	63,26 €

Supporti oscillanti, forma G, con supporto di accoppiamento, sfera spianata, piana

Maggiori informazioni

Disegni

Supporti oscillanti, forma G, con supporto di accoppiamento, sfera spianata, piana

Selezione/filtro articoli

N. ordine	Forma	D1	D2	D3	H	T	Ø sfera	Foro di alloggiamento	Carico ammissibile max. kN (solo con carico statico)	Prezzo
02000-403	G	12	M3	7,2	11	3,5	10	ø 12 H7X6 min.	10*	24,45 €
02000-404	G	18	M4	10,5	17	4,4	16	ø 18 H7X8 min.	25*	33,90 €
02000-405	G	28	M5	20	25	6,3	25	ø 28 H7X13 min.	90*	43,21 €

Supporti oscillanti, forma H, con supporto di accoppiamento, sfera spianata, con inserto in POM

Maggiori informazioni

Disegni

Supporti oscillanti, forma H, con supporto di accoppiamento, sfera spianata, con inserto in POM

Selezione/filtro articoli

N. ordine	Forma	D1	D2	D3	H	T	Ø sfera	Foro di alloggiamento	Carico ammissibile max. kN (solo con carico statico)	Prezzo
02000-503	H	12	M3	7,9	11	3	10	ø 12 H7X6 min.	10*	33,97 €
02000-504	H	18	M4	12,7	17	4	16	ø 18 H7X8 min.	25*	45,14 €
02000-505	H	28	M5	19,05	25	6	25	ø 28 H7X13 min.	90*	57,97 €

Supporti oscillanti, forma J, con supporto di accoppiamento, sfera spianata, con zigrinatura

Maggiori informazioni

Disegni

Supporti oscillanti, forma J, con supporto di accoppiamento, sfera spianata, con zigrinatura

Selezione/filtro articoli

N. ordine	Forma	D1	D2	D3	H	T	Ø sfera	Foro di alloggiamento	Carico ammissibile max. kN (solo con carico statico)	Prezzo
02000-603	J	12	M3	7,2	11	3,5	10	ø 12 H7X6 min.	10*	32,06 €
02000-604	J	18	M4	10,5	17	4,4	16	ø 18 H7X8 min.	25*	43,71 €
02000-605	J	28	M5	20	25	6,3	25	ø 28 H7X13 min.	90*	54,81 €

Supporti oscillanti, forma K, con supporto di accoppiamento, sfera spianata, con inserto in metallo duro

Maggiori informazioni

Disegni

Supporti oscillanti, forma K, con supporto di accoppiamento, sfera spianata, con inserto in metallo duro

Selezione/filtro articoli

N. ordine	Forma	D1	D2	D3	H	T	Ø sfera	Foro di alloggiamento	Carico ammissibile max. kN (solo con carico statico)	Prezzo
02000-803	K	12	M3	7,9	11	3	10	ø 12 H7X6 min.	10*	50,19 €
02000-804	K	18	M4	12,7	17	4	16	ø 18 H7X8 min.	25*	62,38 €
02000-805	K	28	M5	19,05	25	6	25	ø 28 H7X13 min.	90*	69,91 €
