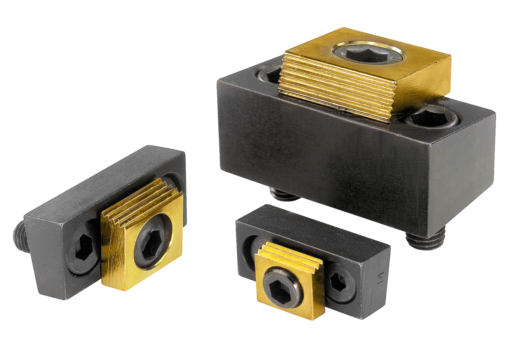

Vite Eccentrica Di Serraggio
combinabile
acciaio
- Utilizzabile direttamente su tavole macchina
- Con effetto discendente
- Serraggio che non danneggia i materiali
- Serraggio multiplo
- Possibilità di serraggio dell'elemento grezzo e dell'elemento finito
192,31 €
Aggiunto al carrello
Denominazione
Vite Eccentrica Di Serraggio
Ausführung 1
combinabile
Materiale corpo base
acciaio

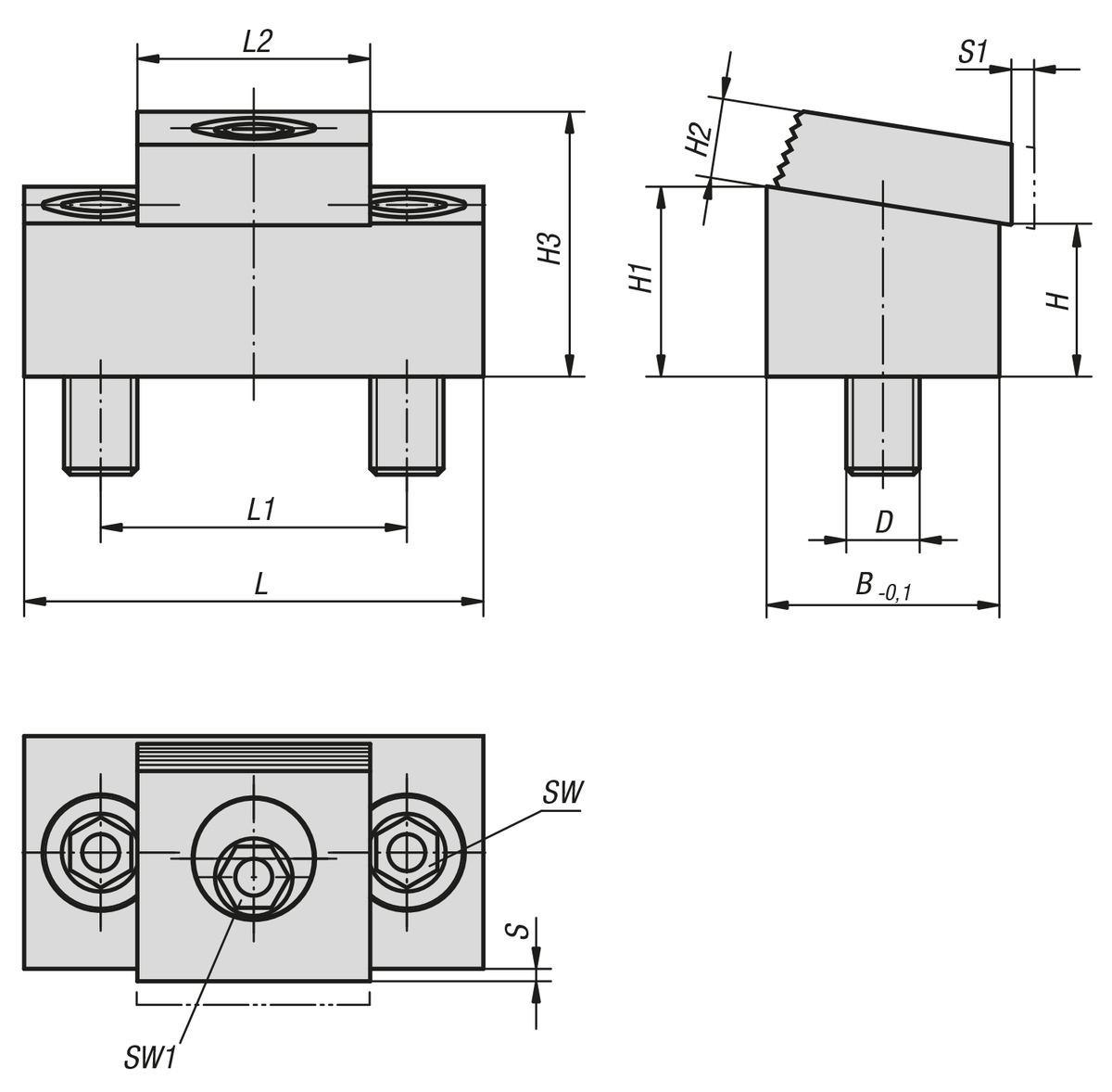

D=Filettatura
M12
F=Forza di serraggio kN
26,7
M=Coppia di serraggio max. Nm
135
S1=Corsa di serraggio
2,5
B
38,1
H
25,5
H1
31,5
H2
13
H3 max.
43
L
75
L1
50,8
L2
38
S
2,05
SW
10
SW1
12
Descrizione
Materiale
Acciaio.
Versione
Corpo trattato termicamente e brunito.
Inserto cementato e ottonato.
Inserto cementato e ottonato.
Nota
Con la vite eccentrica di serraggio con elemento di bloccaggio e battuta è possibile ottenere serraggi multipli poco ingombranti ed economici.
Grazie ai serraggi multipli, il retro del corpo può fungere da battuta.
Montaggio preferibilmente con una cava B +0,05 mm. L'altezza di presa del disco di fissaggio può essere modificata regolando la profondità della cava.
Grazie ai serraggi multipli, il retro del corpo può fungere da battuta.
Montaggio preferibilmente con una cava B +0,05 mm. L'altezza di presa del disco di fissaggio può essere modificata regolando la profondità della cava.
