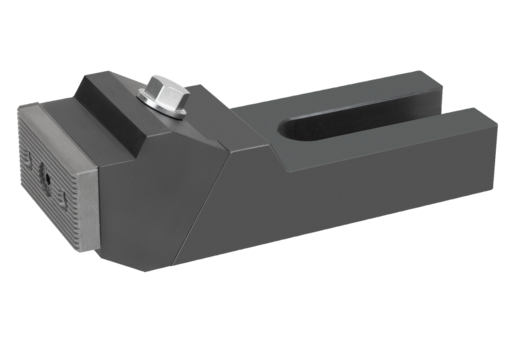

Staffa Di Fissaggio Laterale
acciaio
brunito
- Utilizzabile direttamente su tavole macchina
- Con effetto discendente
- Impiego flessibile
- Ganasce per morse cementate
389,85 €
Aggiunto al carrello
Denominazione
Staffa Di Fissaggio Laterale
Materiale corpo base
acciaio
Materiale componente
acciaio da cementazione
Superficie corpo base
brunito
Superficie componente
brunito e cementato

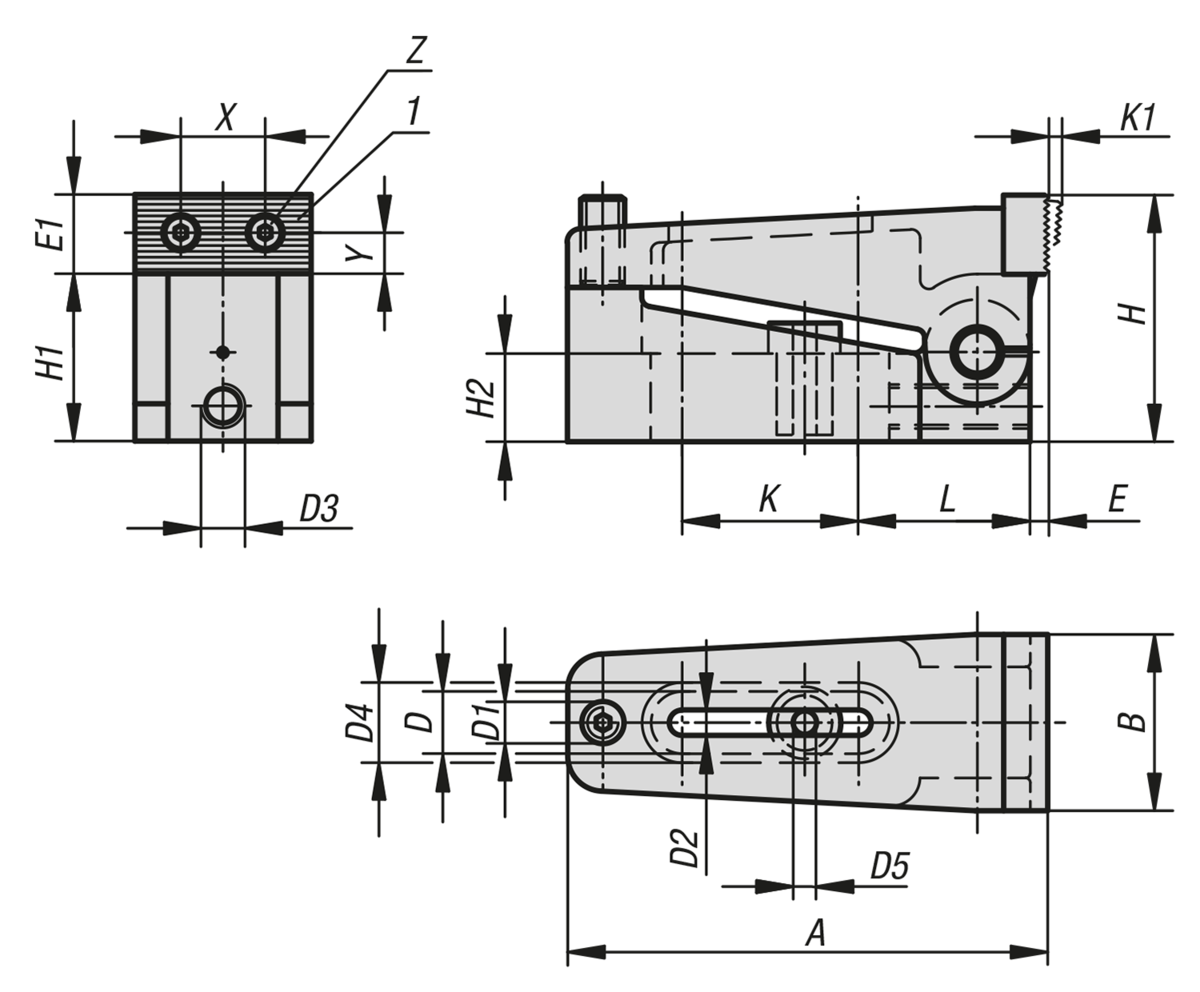

A=Lunghezza
110
B=Larghezza
39
F=Forza di serraggio N
40000
H=Altezza
56
R=Utilizzo
pezzo grezzo e lavorato
Azionamento
vite
D
18,2
D1
M10
D2
11
D3
M10
D4
24
D5
10,5
E
4
E1
18
H1
38
H2
20
K
40,5
K1
4
L
39
Sistema di fissaggio
foro oblungo
X
20,5
Y
8
Z
M05
Descrizione
Materiale
Corpo base in acciaio, ganasce in acciaio da cementazione, bussola di centraggio con collare in acciaio da bonifica.
Versione
brunito.
Ganasce cementate.
Ganasce cementate.
Nota
Le ganasce di serraggio presentano un lato zigrinato per le superfici di contatto grezze. L'effetto di serraggio è accompagnato contemporaneamente da un effetto discendente. È possibile inserire un perno filettato nella filettatura D3 per evitare lo slittamento all'indietro durante il processo di serraggio.
Nota disegno
1) Piastra sostituibile
