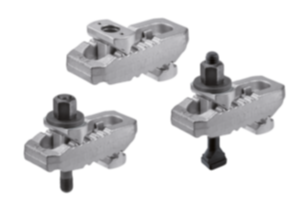

04203Staffa di bloccaggio regolabile |
Indietro |
|
|
DescrizioneMateriale:Acciaio.Versione:Forma A: trattata termicamente e zincata.
Forma B: trattata termicamente e zincata.
Completa di vite per cave a T DIN 787, rondella DIN 6340 e dado DIN 6330B.
Forma C: trattata termicamente e zincata.
Completa di vite prigioniera DIN 6379, rondella DIN 6340 e dado DIN 6330B.Nota:Le staffe di bloccaggio regolabili possono essere adattate in modo rapido e uniforme alla situazione di serraggio. Le staffe di bloccaggio presentano sulle estremità vari naselli di serraggio e possono essere ruotati a seconda dell'applicazione. Proprio per questo motivo le staffe di bloccaggio sono molto versatili e utilizzabili per la lavorazione ad asportazione di trucioli o a macchina ma anche nel settore della pressatura e della stampa a iniezione.Accessori:Prolungamenti di supporto 04204Particolarità: |
Disegni (sintesi completa) |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 2 | B | B1 | D
| E | H
Intervallo di serraggio
| H1 | H2 | H3 | H4 | L | L1 | L2 | Larghezza
cava | Vite/i
di fissaggio | Forza di
bloccaggio
kN | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04203-210115100 | B | con dado per cave a t | 44 | 30 | 13 | 11 | 0-40 | 18 | 27 | 17 | 12 | 115 | 25 | 30 | 10 | M10X100 | 25 |  | | 80,73 € | | | 04203-212115125 | B | con dado per cave a t | 44 | 30 | 13 | 11 | 0-55 | 18 | 27 | 17 | 12 | 115 | 25 | 30 | 12 | M12X125 | 30 | | | 82,14 € | | | 04203-214115125 | B | con dado per cave a t | 44 | 30 | 13 | 11 | 0-55 | 18 | 27 | 17 | 12 | 115 | 25 | 30 | 14 | M12X125 | 30 | | | 83,56 € | | | 04203-212150160 | B | con dado per cave a t | 55 | 41 | 17 | 12 | 0-70 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | 12 | M12X160 | 35 | | | 96,30 € | | | 04203-214150160 | B | con dado per cave a t | 55 | 41 | 17 | 12 | 0-70 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | 14 | M12X160 | 35 | | | 99,14 € | | | 04203-216150160 | B | con dado per cave a t | 55 | 41 | 17 | 12 | 0-70 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | 16 | M16X160 | 40 | | | 101,98 € | | | 04203-218150160 | B | con dado per cave a t | 55 | 41 | 17 | 12 | 0-70 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | 18 | M16X160 | 40 | | | 101,98 € | | | 04203-216187200 | B | con dado per cave a t | 62 | 30 | 21 | 14 | 0-80 | 30 | 42 | 27 | 20 | 187 | 44 | 44 | 16 | M16X200 | 55 | | | 138,78 € | | | 04203-218187200 | B | con dado per cave a t | 62 | 30 | 21 | 14 | 0-80 | 30 | 42 | 27 | 20 | 187 | 44 | 44 | 18 | M16X200 | 55 | | | 140,21 € | | | 04203-220187200 | B | con dado per cave a t | 62 | 30 | 21 | 14 | 0-80 | 30 | 42 | 27 | 20 | 187 | 44 | 44 | 20 | M20X200 | 60 | | | 145,88 € | | | 04203-222187200 | B | con dado per cave a t | 62 | 30 | 21 | 14 | 0-80 | 30 | 42 | 27 | 20 | 187 | 44 | 44 | 22 | M20X200 | 60 | | | 151,56 € | | | 04203-220235250 | B | con dado per cave a t | 70 | 30 | 25 | 17 | 0-100 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | 20 | M20X250 | 70 | | | 186,96 € | | | 04203-222235250 | B | con dado per cave a t | 70 | 30 | 25 | 17 | 0-100 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | 22 | M20X250 | 70 | | | 201,11 € | | | 04203-224235250 | B | con dado per cave a t | 70 | 30 | 25 | 17 | 0-100 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | 24 | M24X250 | 75 | | | 209,60 € | | | 04203-228235250 | B | con dado per cave a t | 70 | 30 | 25 | 17 | 0-100 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | 28 | M24X250 | 75 | | | 219,52 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Versione 2 | B | B1 | D
| E | H
Intervallo di serraggio
| H1 | H2 | H3 | H4 | L | L1 | L2 | Vite/i
di fissaggio | Forza di
bloccaggio
kN | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04203-312115100 | C | con vite prigioniera | 44 | 30 | 13 | 11 | 0-30 | 18 | 27 | 17 | 12 | 115 | 25 | 30 | M12X100 | 30 | | | 79,32 € | | | 04203-312115125 | C | con vite prigioniera | 44 | 30 | 13 | 11 | 0-55 | 18 | 27 | 17 | 12 | 115 | 25 | 30 | M12X125 | 30 | | | 84,99 € | | | 04203-312150125 | C | con vite prigioniera | 55 | 41 | 17 | 12 | 0-50 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | M12X125 | 40 | | | 87,83 € | | | 04203-312150160 | C | con vite prigioniera | 55 | 41 | 17 | 12 | 0-70 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | M12X160 | 40 | | | 87,83 € | | | 04203-316150125 | C | con vite prigioniera | 55 | 41 | 17 | 12 | 0-40 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | M16X125 | 40 | | | 87,83 € | | | 04203-316150160 | C | con vite prigioniera | 55 | 41 | 17 | 12 | 0-70 | 20 | 36 | 21 | 17 | 150 | 35 | 36 | M16X160 | 40 | | | 89,22 € | | | 04203-320187160 | C | con vite prigioniera | 62 | 30 | 21 | 14 | 0-40 | 30 | 42 | 27 | 20 | 187 | 44 | 44 | M20X160 | 60 | | | 130,31 € | | | 04203-320187200 | C | con vite prigioniera | 62 | 30 | 21 | 14 | 0-80 | 30 | 42 | 27 | 20 | 187 | 44 | 44 | M20X200 | 60 | | | 130,31 € | | | 04203-320235200 | C | con vite prigioniera | 70 | 30 | 25 | 17 | 0-70 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | M20X200 | 75 | | | 168,53 € | | | 04203-320235250 | C | con vite prigioniera | 70 | 30 | 25 | 17 | 0-100 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | M20X250 | 75 | | | 171,37 € | | | 04203-324235200 | C | con vite prigioniera | 70 | 30 | 25 | 17 | 0-50 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | M24X200 | 75 | | | 174,20 € | | | 04203-324235250 | C | con vite prigioniera | 70 | 30 | 25 | 17 | 0-100 | 31 | 51 | 34 | 24 | 235 | 60 | 47 | M24X250 | 75 | | | 178,46 € | |
|
