03108Elemento di centraggio con profilo arrotondato spianato forma D |
Indietro |
|

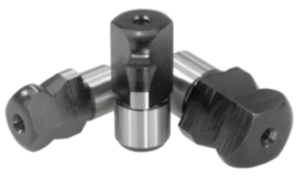

Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio per utensili o acciaio inox 1.4305.Versione:Acciaio temprato e rettificato.
Acciaio inox rettificato e kolsterizzato.Nota:Gli elementi di centraggio con profilo arrotondato semplificano le operazioni di inserimento in quanto realizzati appositamente. La tendenza di serraggio, anche detta 'effetto a cassetto', causata dal posizionamento obliquo del pezzo da assemblare oppure dalle forze non agenti sull'asse della vite durante la spinta, viene ridotta al minimo dal profilo arrotondato e dalla conseguente inclinazione dell'assemblaggio (vedere lo Schema di assemblaggio 1).Particolarità: |
N. ordine
acciaio per utensili | N. ordine
acciaio inox | A

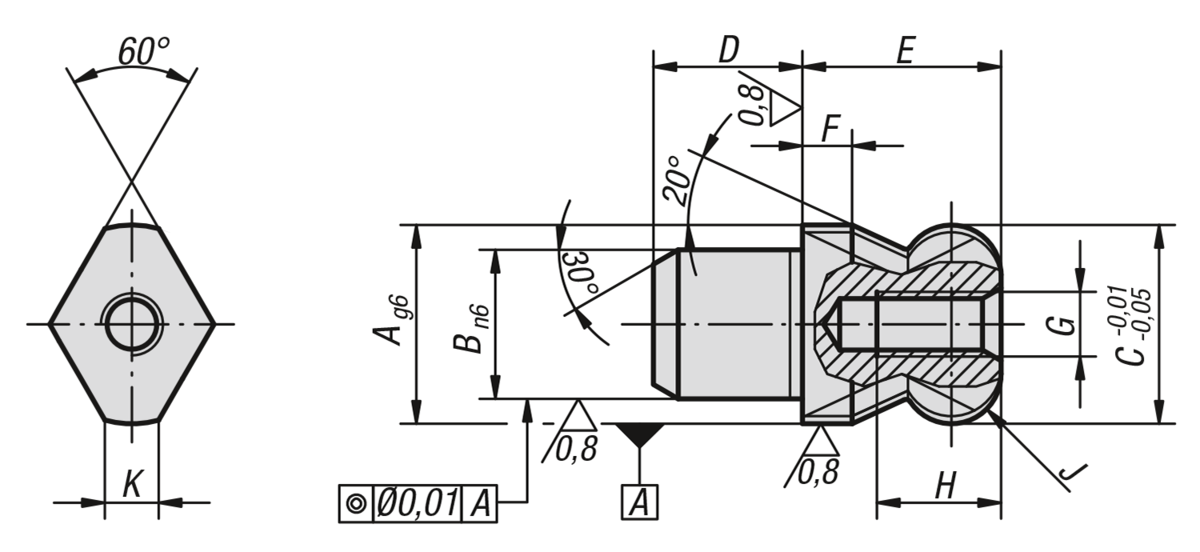

| B | C | D | E | F | G | H | J | K | Filtro |
|---|
| 03108-062 | 03108-5062 | 6 | 4 | 6 | 4 | 6 | 2 | M2,5 | 4,5 | R 1 | 1,7 |  | | 03108-082 | 03108-5082 | 8 | 6 | 8 | 6 | 8 | 2 | M3 | 6 | R 2 | 2 | | | 03108-102 | 03108-5102 | 10 | 7 | 10 | 7 | 10 | 2,5 | M3 | 6 | R 2,5 | 2,5 | | | 03108-122 | 03108-5122 | 12 | 8 | 12 | 8 | 12 | 3 | M4 | 8 | R 3 | 2,5 | | | 03108-142 | 03108-5142 | 14 | 10 | 14 | 10 | 14 | 3,5 | M4 | 8 | R 3,5 | 3,76 | | | 03108-162 | 03108-5162 | 16 | 12 | 16 | 12 | 16 | 4 | M5 | 10 | R 4 | 4,3 | | | 03108-202 | 03108-5202 | 20 | 14 | 20 | 14 | 20 | 5 | M5 | 10 | R 5 | 5 | | | 03108-222 | - | 22 | 16 | 22 | 16 | 22 | 5,5 | M5 | 10 | R 5,5 | 5 | | | 03108-252 | - | 25 | 18 | 25 | 18 | 25 | 6 | M5 | 10 | R 6 | 5,6 | |
