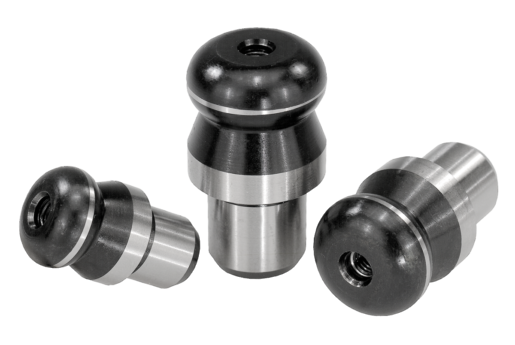

Elemento di centraggio con profilo arrotondato forma B

Indietro

Prodotti
- Sistemi di bloccaggio pezzi
  - Sistema di bloccaggio modulare
    - Elementi di posizionamento
      - Elemento di centraggio con profilo arrotondato forma B

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio per utensili o acciaio inox 1.4305.Versione:Acciaio temprato e rettificato.
Acciaio inox rettificato e kolsterizzato.Nota:Gli elementi di centraggio con profilo arrotondato semplificano le operazioni di inserimento in quanto realizzati appositamente. La tendenza di serraggio, anche detta 'effetto a cassetto', causata dal posizionamento obliquo del pezzo da assemblare oppure dalle forze non agenti sull'asse della vite durante la spinta, viene ridotta al minimo dal profilo arrotondato e dalla conseguente inclinazione dell'assemblaggio (vedere lo Schema di assemblaggio 1).Particolarità:

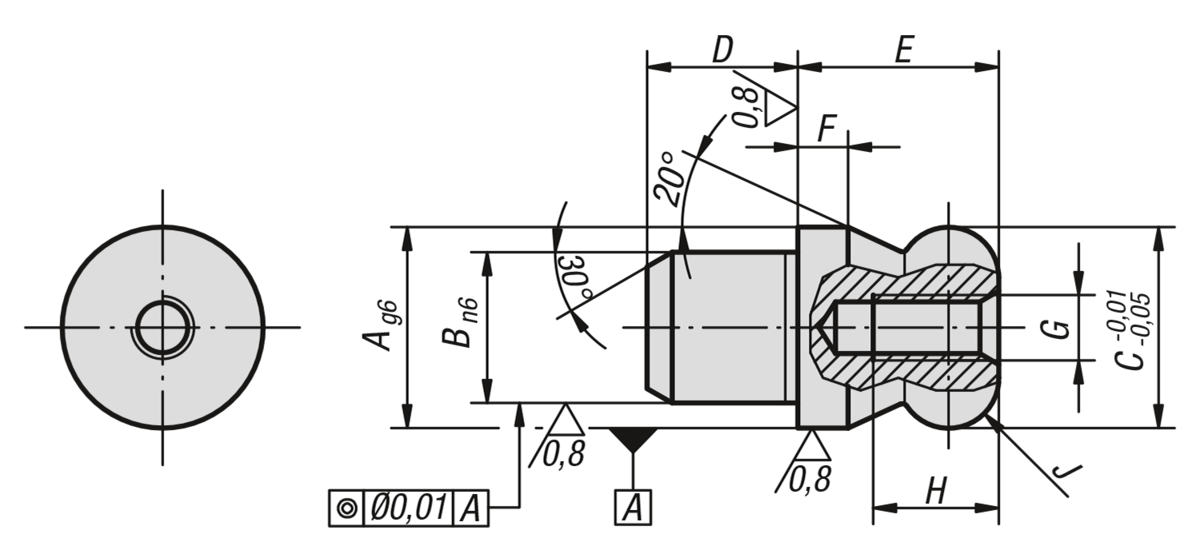

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine acciaio per utensili	N. ordine acciaio inox	A	B	C	D	E	F	G	H	J
03108-06	03108-506	6	4	6	4	6	2	M2,5	4,5	R 1
03108-08	03108-508	8	6	8	6	8	2	M3	6	R 2
03108-10	03108-510	10	7	10	7	10	2,5	M3	6	R 2,5
03108-12	03108-512	12	8	12	8	12	3	M4	8	R 3
03108-14	03108-514	14	10	14	10	14	3,5	M4	8	R 3,5
03108-16	03108-516	16	12	16	12	16	4	M5	10	R 4
03108-20	03108-520	20	14	20	14	20	5	M5	10	R 5
03108-22	-	22	16	22	16	22	5,5	M5	10	R 5,5
03108-25	-	25	18	25	18	25	6	M5	10	R 6
