03107Elemento di centraggio con profilo arrotondato spianato forma C |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio per utensili o acciaio inox 1.4305.Versione:Acciaio temprato e rettificato.
Acciaio inox rettificato e kolsterizzato.Nota:Gli elementi di centraggio con profilo arrotondato semplificano le operazioni di inserimento in quanto realizzati appositamente. La tendenza di serraggio, anche detta 'effetto a cassetto', causata dal posizionamento obliquo del pezzo da assemblare oppure dalle forze non agenti sull'asse della vite durante la spinta, viene ridotta al minimo dal profilo arrotondato e dalla conseguente inclinazione dell'assemblaggio (vedere lo Schema di assemblaggio 1).Particolarità: |

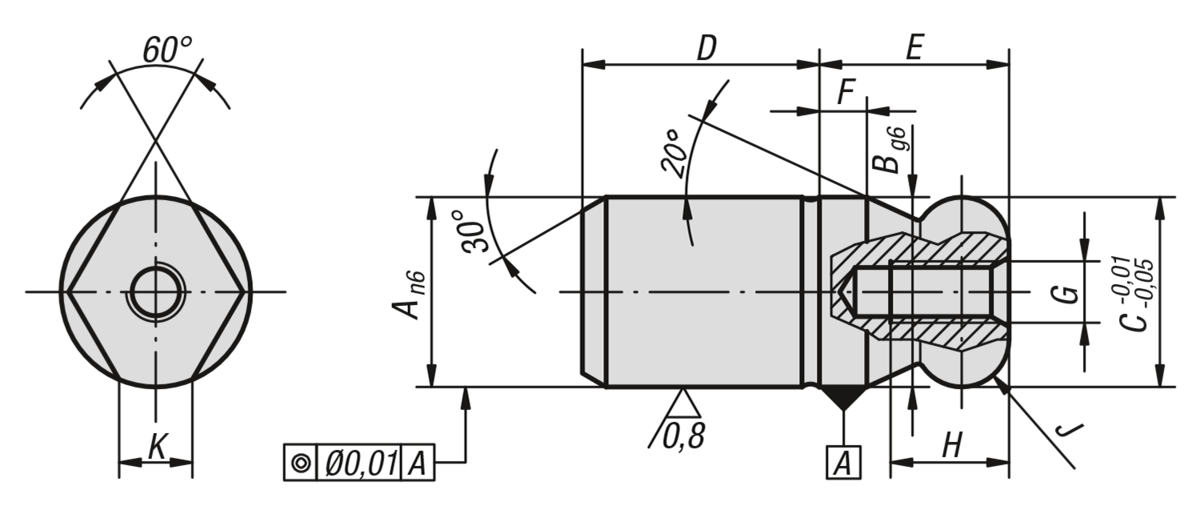

N. ordine
acciaio per utensili | N. ordine
acciaio inox | A
| B | C | D | E | F | G | H | J | K | Filtro |
|---|
| 03107-052 | 03107-5052 | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | 1,5 |  | | 03107-062 | 03107-5062 | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | 1,8 | | | 03107-082 | 03107-5082 | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | 1,9 | | | 03107-102 | 03107-5102 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | 2,5 | | | 03107-122 | 03107-5122 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | 2,5 | | | 03107-142 | 03107-5142 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | 3,9 | | | 03107-162 | 03107-5162 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | 4,3 | | | 03107-202 | 03107-5202 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | 5 | | | 03107-252 | - | 25 | 25 | 25 | 25 | 25 | 6 | M5 | 10 | R 6 | 5,6 | | | 03107-302 | - | 30 | 30 | 30 | 30 | 30 | 8 | M6 | 12 | R 8 | 8,8 | | | 03107-402 | - | 40 | 40 | 40 | 40 | 40 | 10 | M6 | 12 | R 10 | 12,8 | | | 03107-502 | - | 50 | 50 | 50 | 50 | 50 | 12 | M6 | 12 | R 12 | 16,7 | |
