Torrette di serraggio ghisa grigia 6 lati con fori modulari
Descrizione articolo/immagini prodotto
DescrizioneMateriale:GJL 300.Versione:Superfici di appoggio e serraggio lavorate in precisione.Nota:Passo 50 ±0,02 mm. Le torrette di serraggio con fori modulari sono utilizzate sui centri di lavoro orizzontali. I fori modulari con la scritta alfanumerica assicurano un'assegnazione definita degli elementi di serraggio in caso di ripetizioni. Le torrette di serraggio sono compatibili con le tavole per macchine utensili a norma DIN 55201 e JIS6337-1980. Si devono ordinare separatamente i posizionatori a norma DIN 55201 per fissare le piastre sulle tavole delle macchine. I tappi di protezione dei fori modulari devono essere ordinati separatamente. I golfari maschio per il trasporto sono inclusi nella consegna. Altre dimensioni disponibili su richiesta.Su richiesta:altre dimensioni.Nota disegno:

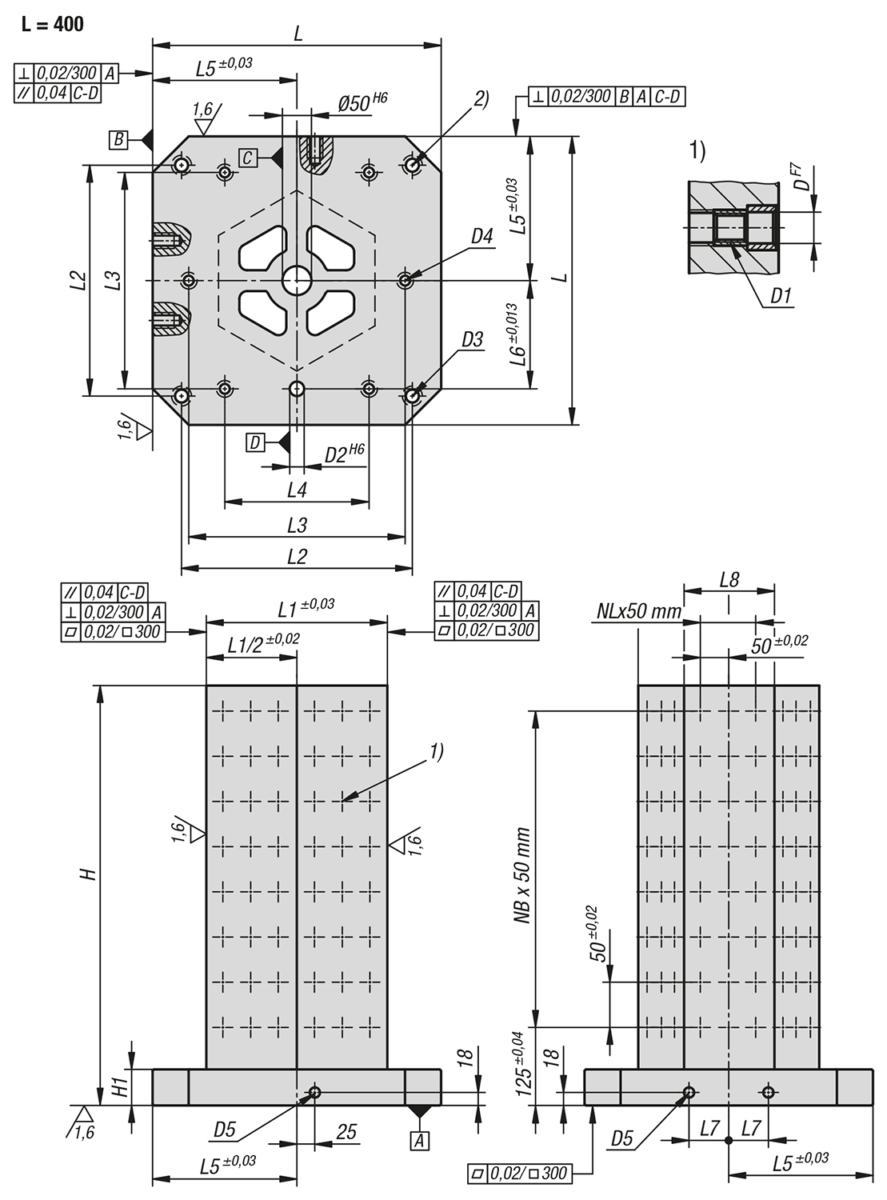

1) Fori disposti a reticolo 2) Foro passante per vite a testa cilindrica DIN 912 (D3/D4)
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
