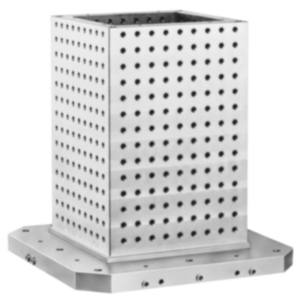

01850Colonna di montaggio a 4 lati |
Indietro |
|
|
DescrizioneMateriale:GJL 300.Versione:Superfici di riferimento con finitura di precisione precisione.
Le superfici di serraggio sono dotate di una maggiorazione di 0,5 mm.Nota:Passo 50 ±0,01 mm. I tappi di protezione per i fori e i golfari maschio per il trasporto sono forniti in dotazione. Un coperchio evita che le cavità delle colonne di montaggio si riempiano di trucioli. I pezzi possono essere serrati con l'ausilio di elementi del dispositivo o direttamente su tutte e quattro le superfici di serraggio. I numeri di codifica per le superfici di serraggio consentono di evitare il serraggio del lato sbagliato nel posizionare i diversi pezzi. Le colonne di montaggio sono ideate per accordarsi alle piastre per macchine utensili conformi a DIN 55201 e JIS 6337-1980.
Altre dimensioni su richiesta.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Versione 1 | A
| B | C | D | E | E1 | G | H | A
Foro calibrato
| A
Filettatura | Numero dei
fori modulari | Stato | CAD | Acc. | Prezzo | Ordinare |
|---|
| 01850-126335 | con foro | 703 | 700 | 100 | 350±0,03 | 315 | 175 ±0,03 | 25 | 55 | 12F7 | M12 | 288 | in uscita | | | 0,00 € | | | 01850-166335 | con foro | 703 | 700 | 100 | 350±0,03 | 315 | 175 ±0,03 | 25 | 55 | 16F7 | M16 | 288 | in uscita | | | 0,00 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Versione 1 | A
| B | C | D | E | E1 | G | H | CAD | Acc. | Prezzo | Ordinare |
|---|
| 01850-005030 | senza foro | 553 | 550 | 75 | 301 ±0,2 | 250 | 150,5 ±0,2 | 20 | 50 | | | 4.240,05 € | | | 01850-0040251 | senza foro | 553 | 550 | 55 | 251 ±0,2 | 200 | 125,5 ±0,2 | 20 | 50 | | | 3.485,65 € | | | 01850-0050301 | senza foro | 653 | 650 | 75 | 301 ±0,2 | 250 | 150,5 ±0,2 | 20 | 50 | | | 4.588,50 € | | | 01850-0063351 | senza foro | 803 | 800 | 100 | 351 ±0,2 | 315 | 175,5 ±0,2 | 25 | 55 | | | 6.250,25 € | |
|
