Squadra ghisa grigia doppia con fori modulari

Indietro

Prodotti
- Sistemi di bloccaggio pezzi
  - Sistema di bloccaggio modulare
    - Elementi base
      - Squadra ghisa grigia doppia con fori modulari

Descrizione articolo/immagini prodotto

DescrizioneMateriale:GJL 300.Versione:Superfici di appoggio e serraggio lavorate in precisione.Nota:Passo 50 ±0,02 mm.
I cubi di staffaggio con fori modulari vengono utilizzati sui centri di lavoro orizzontali.
I fori modulari con la scritta alfanumerica assicurano un'assegnazione definita degli elementi di serraggio in caso di ripetizioni.
I cubi di staffaggio sono progettati per tavole di macchine utensili secondo DIN55201 e JIS6337-1980.
I posizionatori per il fissaggio delle piastre sulle tavole delle macchine a norma DIN 55201 devono essere ordinati separatamente.
I tappi di protezione dei fori modulari devono essere ordinati separatamente.
I golfari maschio per il trasporto sono inclusi nella consegna.
Altre dimensioni disponibili su richiesta.Nota disegno:

1) Fori disposti a reticolo
2) Foro passante per vite a testa cilindrica DIN 912 (D3/D4)

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 01265 Squadra ghisa grigia doppia con fori modulari

421 kB

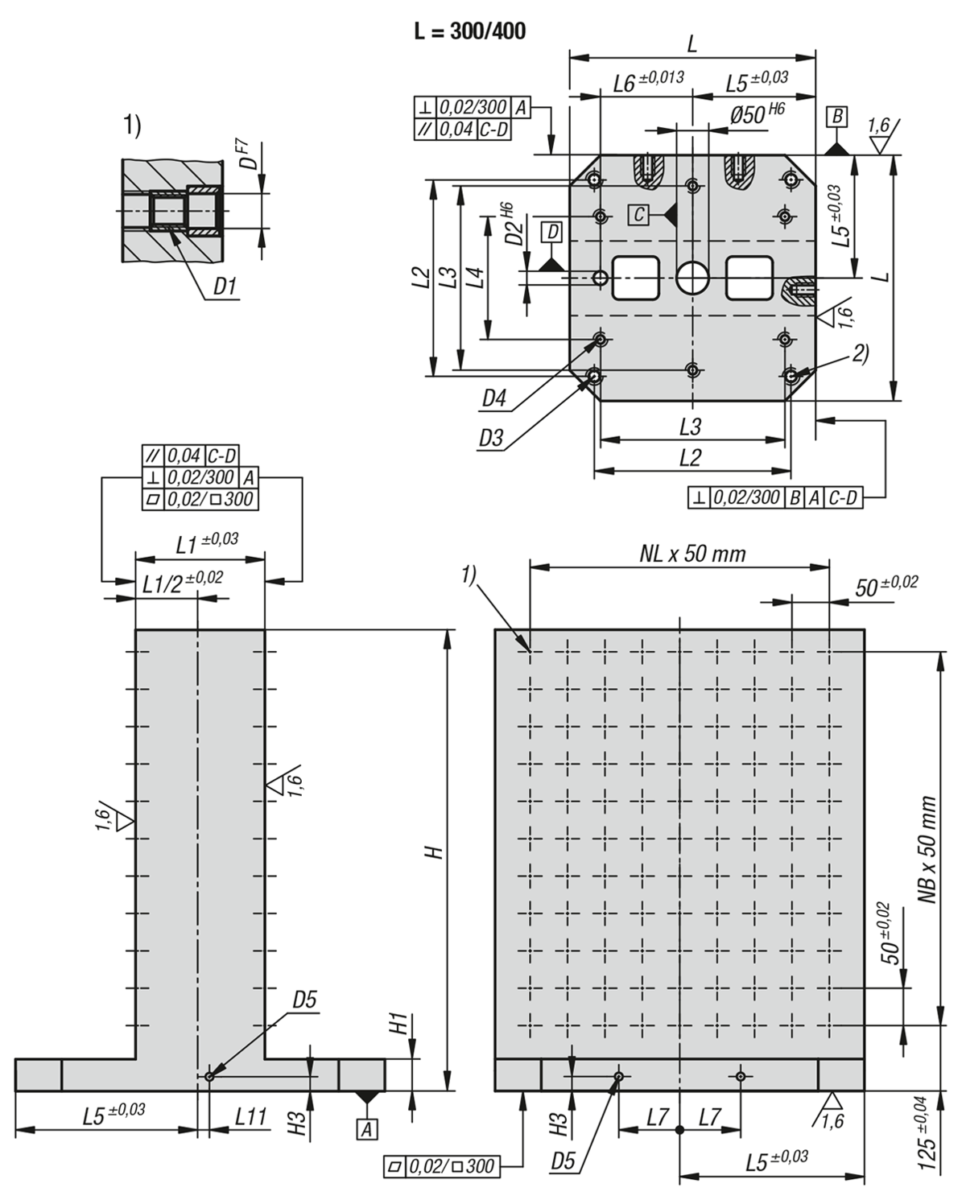

Disegni

Selezione/filtro articoli

N. ordine	L	H	H1	D	D1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L8	L11	Numero dei fori modulari	NL=N. di fori in direzione longitudinale	NB=N. di fori in direzione trasversale	Prezzo
01265-212030050	300	500	50	12	M12	20	M12	M10	M12	15	80	250	200	-	150	100	40	-	0	96	5	7	3.111,90 €
