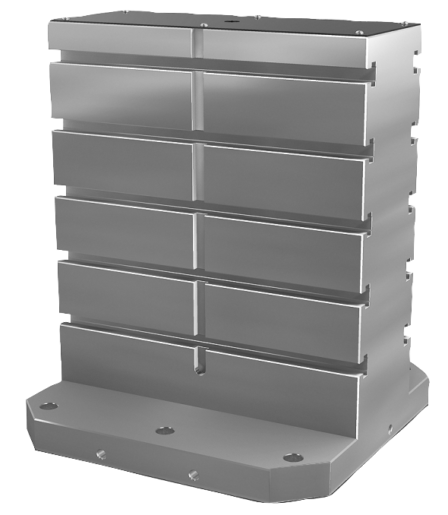

Squadra ghisa grigia doppia con cave a T

Indietro

Prodotti
- Sistemi di bloccaggio pezzi
  - Sistema di bloccaggio modulare
    - Elementi base
      - Squadra ghisa grigia doppia con cave a T

Descrizione articolo/immagini prodotto

DescrizioneMateriale:GJL 300.Versione:Superfici di appoggio e serraggio lavorate in precisione.Nota:I cubi di staffaggio con cave a T sono utilizzati per il montaggio di attrezzature modulari su macchine orizzontali.
Le distanze precise delle cave sia in direzione longitudinale che trasversale garantiscono un'elevata ripetibilità delle operazioni di serraggio.
I cubi di staffaggio sono progettati per tavole di macchine utensili secondo DIN55201 e JIS6337-1980.
I posizionatori per il fissaggio delle piastre sulle tavole delle macchine a norma DIN 55201 devono essere ordinati separatamente.
I golfari maschio per il trasporto sono inclusi nella consegna.
Altre dimensioni disponibili su richiesta.Nota disegno:

1) Foro passante per vite a testa cilindrica DIN 912 (D3/D4)

Particolarità:

Disegni

Selezione/filtro articoli

N. ordine	L	H	H1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L8	L9	L11	BN=Larghezza cava	NB=N. di fori in direzione trasversale	Prezzo
01265-314040050	400	500	50	20	M16	M12	M16	18	150	320	300	200	200	150	55	-	100	25	14	3	3.430,45 €
01265-314040065	400	650	50	20	M16	M12	M16	18	150	320	300	200	200	150	55	-	100	25	14	4	4.557,45 €
01265-314050060	500	600	50	20	M16	M12	M16	18	200	400	200	-	250	200	75	-	100	25	14	4	5.219,85 €
01265-314050075	500	750	50	20	M16	M12	M16	18	200	400	200	-	250	200	75	-	100	25	14	5	6.371,00 €
01265-314063070	630	700	50	25	M16	M16	M16	18	250	500	400	-	315	200	100	-	125	25	14	4	7.400,25 €
01265-314063085	630	850	50	25	M16	M16	M16	18	250	500	400	-	315	200	100	-	125	25	14	5	8.919,40 €
01265-314080080	800	800	50	25	M16	M16	M16	18	300	640	600	400	400	300	135	-	150	25	14	4	9.850,90 €
01265-314080100	800	1000	50	25	M16	M16	M16	18	300	640	600	400	400	300	135	-	150	25	14	5	12.325,70 €
01265-314100100	1000	1000	55	25	M20	M20	M16	18	350	800	600	200	500	400	165	400	160	25	14	5	15.462,90 €
01265-314100125	1000	1250	55	25	M20	M20	M16	18	350	800	600	200	500	400	165	400	160	25	14	6	17.913,55 €
01265-318040050	400	500	50	20	M16	M12	M16	18	150	320	300	200	200	150	55	-	100	25	18	3	3.430,45 €
01265-318040065	400	650	50	20	M16	M12	M16	18	150	320	300	200	200	150	55	-	100	25	18	4	4.557,45 €
01265-318050060	500	600	50	20	M16	M12	M16	18	200	400	200	-	250	200	75	-	100	25	18	4	5.219,85 €
01265-318050075	500	750	50	20	M16	M12	M16	18	200	400	200	-	250	200	75	-	100	25	18	5	6.665,40 €
01265-318063070	630	700	50	25	M16	M16	M16	18	250	500	400	-	315	200	100	-	125	25	18	4	7.400,25 €
01265-318063085	630	850	50	25	M16	M16	M16	18	250	500	400	-	315	200	100	-	125	25	18	5	9.311,55 €
01265-318080080	800	800	50	25	M16	M16	M16	18	300	640	600	400	400	300	135	-	150	25	18	4	9.850,90 €
01265-318080100	800	1000	50	25	M16	M16	M16	18	300	640	600	400	400	300	135	-	150	25	18	5	12.840,90 €
01265-318100100	1000	1000	55	25	M20	M20	M16	18	350	800	600	200	500	400	165	400	160	25	18	5	15.462,90 €
01265-318100125	1000	1250	55	25	M20	M20	M16	18	350	800	600	200	500	400	165	400	160	25	18	6	17.913,55 €
