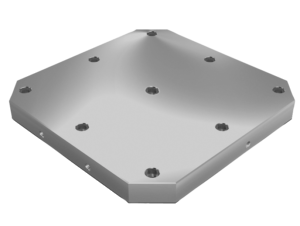

Piastra
con superfici di contatto prelavorate
GJL300
- Elemento base per la costruzione del sistema
- Elemento base con superfici di contatto prelavorate
- Possibilità di rielaborazione su richiesta specifica del cliente
- Superfici di appoggio e serraggio rettificate
- Adatto a tavole della macchina a norma DIN e JIS
2.034,35 €
Aggiunto al carrello
Denominazione
Piastra
Forma
A
Ausführung 1
con superfici di contatto prelavorate
Materiale corpo base
GJL300
D3=Foro di montaggio
M16
D4=Foro di montaggio
M16
H=Altezza
50
L=Lunghezza
630
L2
500
L3
400
L4
200
L5
315
L6
200
L7
100
Descrizione
Materiale
GJL 300.
Versione
Superfici di appoggio e serraggio rettificate.
Nota
Le piastre di staffaggio con superfici di serraggio prelavorate offrono un modo veloce ed economico per produrre corpi base con griglia specifica o forature individuali. Le piastre di staffaggio sono adattate alle tavole per macchine utensili secondo DIN55201 e JIS6337-1980.
I posizionatori per il fissaggio delle piastre di staffaggio sulle tavole delle macchine a norma DIN 55201 devono essere ordinati separatamente.
I golfari maschio per il trasporto sono inclusi nella consegna.
Altre dimensioni disponibili su richiesta.
I posizionatori per il fissaggio delle piastre di staffaggio sulle tavole delle macchine a norma DIN 55201 devono essere ordinati separatamente.
I golfari maschio per il trasporto sono inclusi nella consegna.
Altre dimensioni disponibili su richiesta.

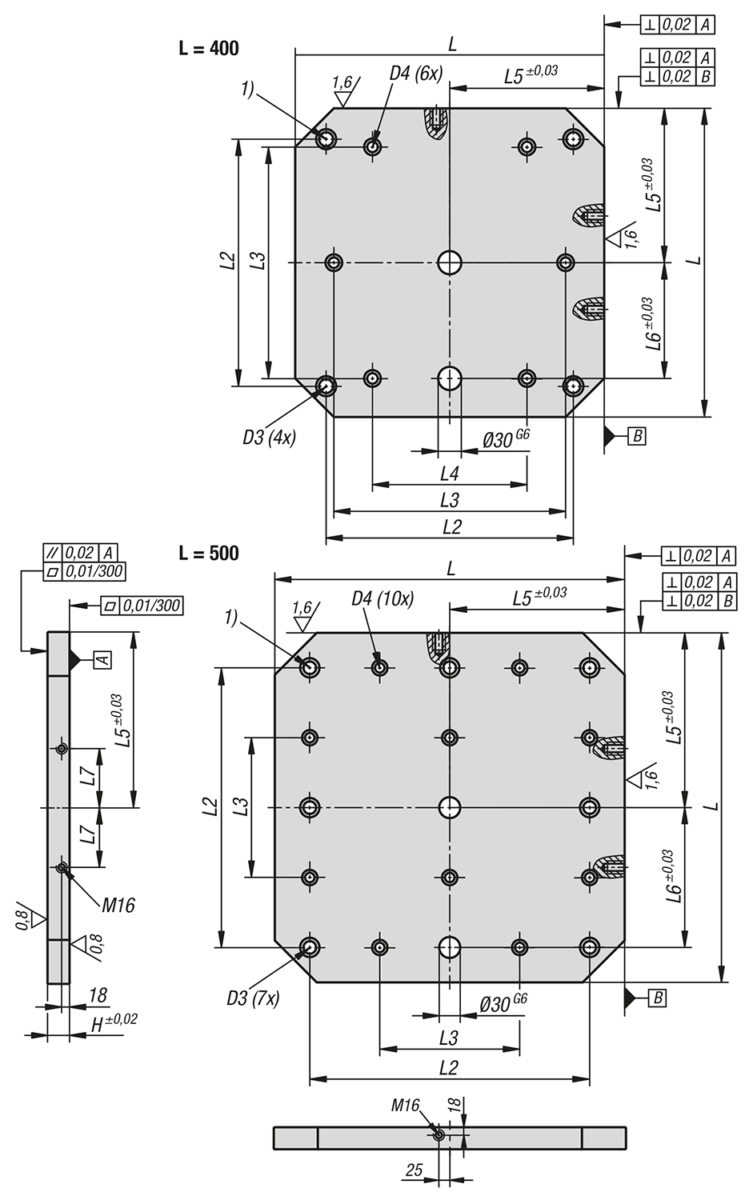

Nota disegno
1) Foro passante per vite a testa cilindrica DIN 912 (D3/D4)
