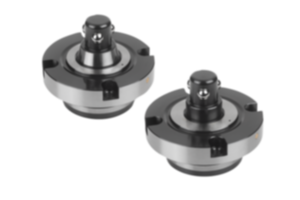

03161-02Cilindro di posizionamento pneumatico |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Alloggiamento e cilindro di fissaggio in acciaio da bonifica.
Sfere in acciaio inox 1.0503.Versione:Alloggiamento temprato e brunito.
Superfici funzionali rettificate.Nota:Il sistema di posizionamento e di fissaggio è particolarmente adatto per il montaggio in dispositivi (piastre, cubi, torrette di fissaggio) in tutte le posizioni di montaggio. La struttura modulare permette di adattare in modo ottimale il numero e la distanza del cilindro di posizionamento al processo di serraggio. Grazie al diametro ridotto del cilindro di posizionamento, è possibile ridurre anche la distanza tra i cilindri di posizionamento.
Grazie al comando del cilindro di posizionamento con il collegamento di "apertura", vengono attivate meccanicamente le 3 sfere di bloccaggio. Le 3 sfere di bloccaggio si spostano all'interno e il dispositivo è sostituibile rapidamente. Per il serraggio, l'aria viene tolta dal collegamento di "apertura" e il collegamento di "serraggio" riceve aria dal cilindro di posizionamento. Le 3 sfere di bloccaggio vengono riportate meccanicamente all'esterno e il dispositivo di cambio viene serrato.
Per conseguire la forza di serraggio ottimale, il cilindro di posizionamento resta collegato all'aria.Particolarità: |
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Forma | D
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | D11 | H | H1 | H2 | H3 | H4 | H5 | H6 | Forza di
tenuta
F1 N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03161-02-11670 | conico | A | 16 | 70 | 48 | 47,5 | 38 | 24,5 | M5 | M6 | 60 | 48 | 50 | 48 | 12 | 15 | 35 | 8 | 5 | 16 | 12 | 4000 |  | | 545,10 € | | | 03161-02-12085 | conico | A | 20 | 85 | 58 | 57,5 | 48 | 31,5 | M6 | M8 | 72 | 58 | 60 | 58 | 15 | 19 | 44 | 10 | 6 | 20 | 16 | 6300 | | | 631,35 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Versione 2 | Forma | D
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | D11 | H | H1 | H2 | H3 | H4 | H5 | H6 | Forza di
tenuta
F1 N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03161-02-31670 | cilindrico | C | 16 | 70 | 48 | 47,5 | 38 | 20 | M5 | M6 | 60 | 48 | 50 | 48 | 12 | 15 | 35 | 8 | 5 | 16 | 12 | 4000 | | | 468,05 € | | | 03161-02-32085 | cilindrico | C | 20 | 85 | 58 | 57,5 | 48 | 26 | M6 | M8 | 72 | 58 | 60 | 58 | 15 | 19 | 44 | 10 | 6 | 20 | 16 | 6300 | | | 545,10 € | |
|
